# **云车场快速调试指南**

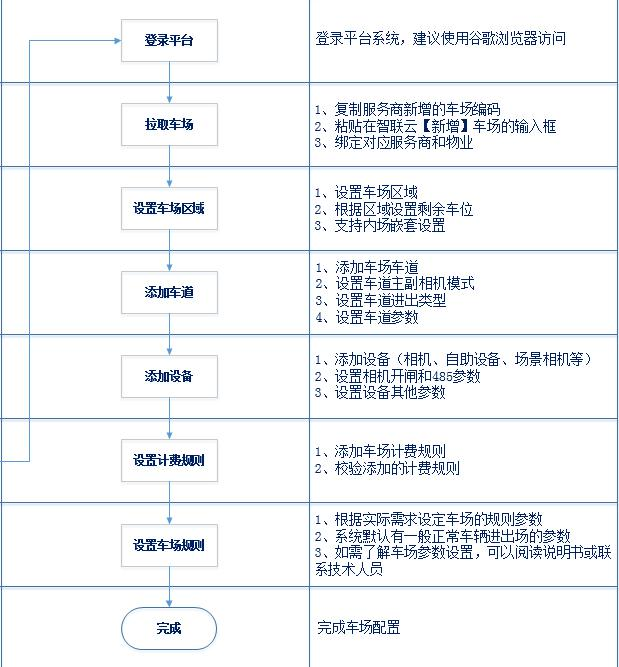

## ****流程总览：****

****登录平台\-拉取停车场\-创建区域\-创建车道\-添加设备\-添加收费规则****
![IMG_256](/media/202607/20260724160024487222.png)

## **一、登云车场平台**

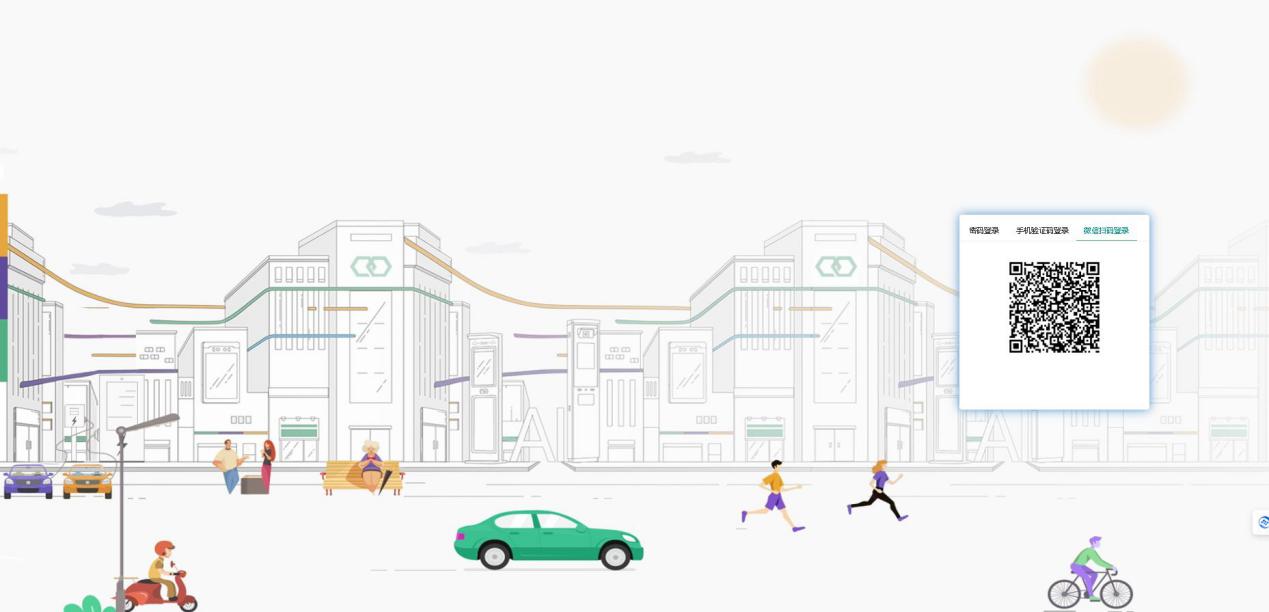

登陆云车场平台，推荐使用Google浏览器访问 https://parking.ymlot.cn/
微信扫码登录、账号\+密码登录、手机验证码登录。
说明：如未开通云车场平台的用户，请与我司商务人员联系。

![IMG_257](/media/202607/20260724160024580089.jpeg)

## **二、车场信息**

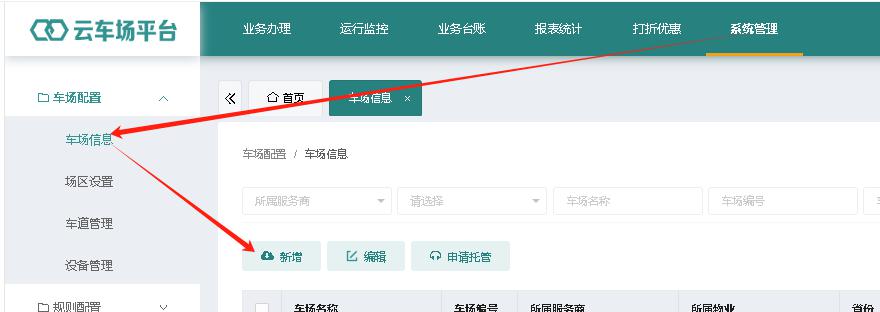

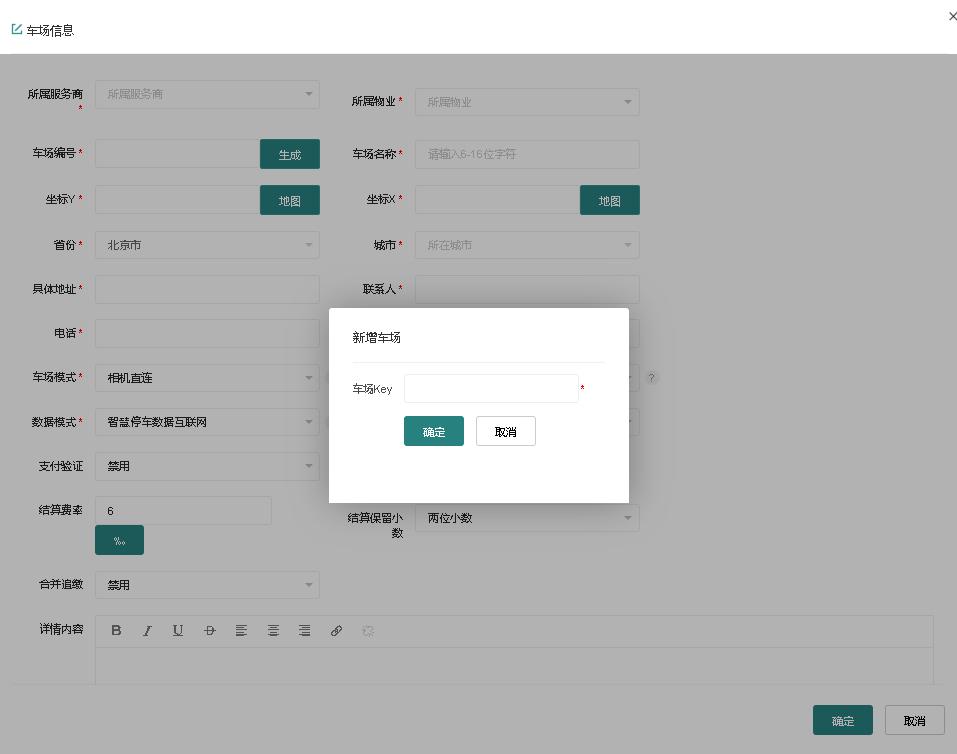

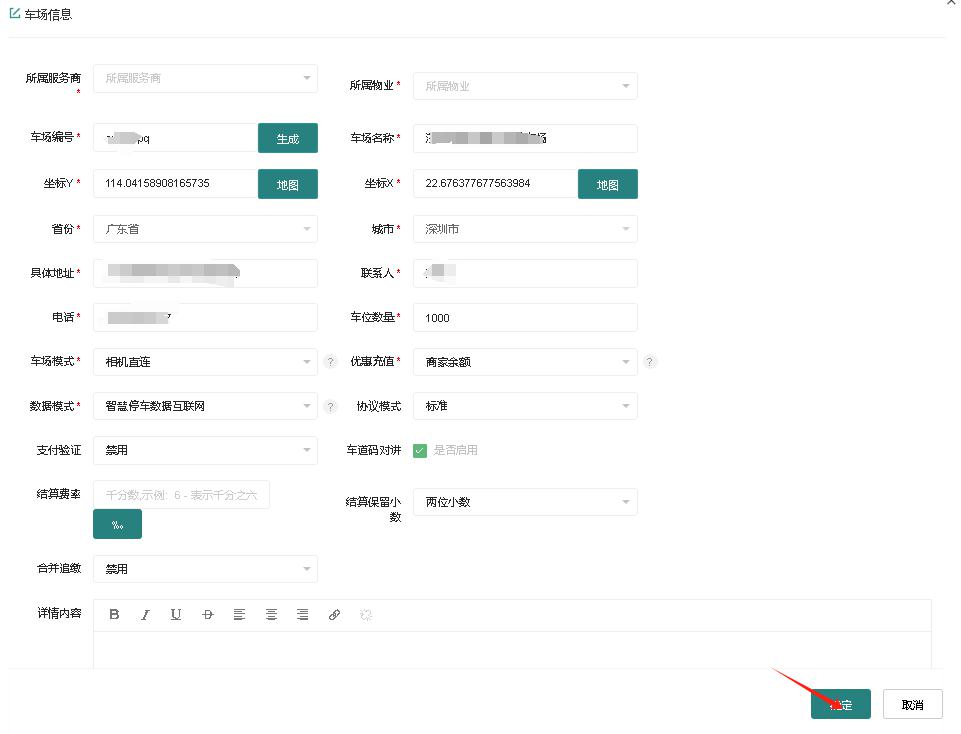

在系统管理，选择【车场配置\-车场信息—新增】输入车场KEY（进件后或创建停车场后的停车场授权编码），选择关联的服务商和物业，如下图：

![IMG_258](/media/202607/20260724160024721027.jpeg)

![IMG_259](/media/202607/20260724160024812341.jpeg)

![IMG_260](/media/202607/20260724160024889594.jpeg)
操作参考下面视频链接：http://ym.ymlot.com:8888/share/qZ3cfpQ8

## **三、场区设置**

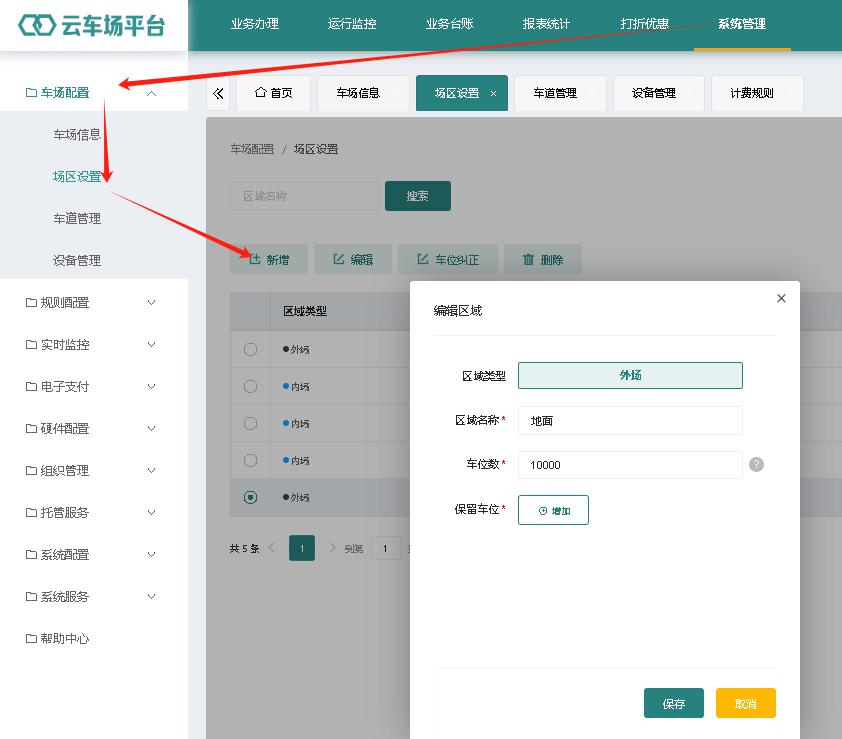

【系统管理\-车场配置\-场区设置】编辑区域，设置场区车位数和关联嵌套区域

![IMG_261](/media/202607/20260724160024954556.jpeg)
操作可参考下面视频链接：http://ym.ymlot.com:8888/share/RIlQ1cVu

## **四、车道管理**

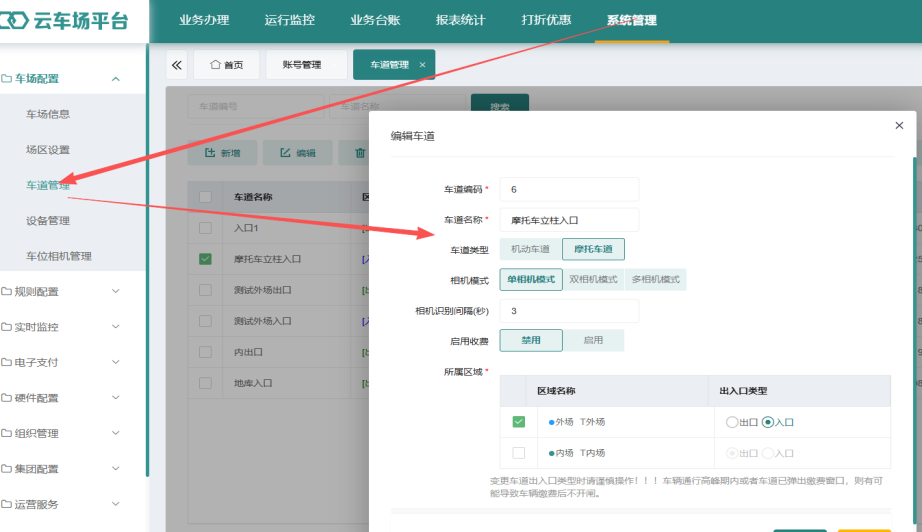

【系统管理\-车场配置\-车道管理】

![](/media/202607/20260724160025038758.png)

1. 车道编码按照序列号1\.2\.3\.依次往后
2. 区域类型选择对应入口或者出口
3. 出口车道需启用’收费’按钮功能
4. 车道类型：摩托车道
操作可参考下面视频链接：http://ym.ymlot.com:8888/share/YaXjjye5

## **五、新增设备管理**

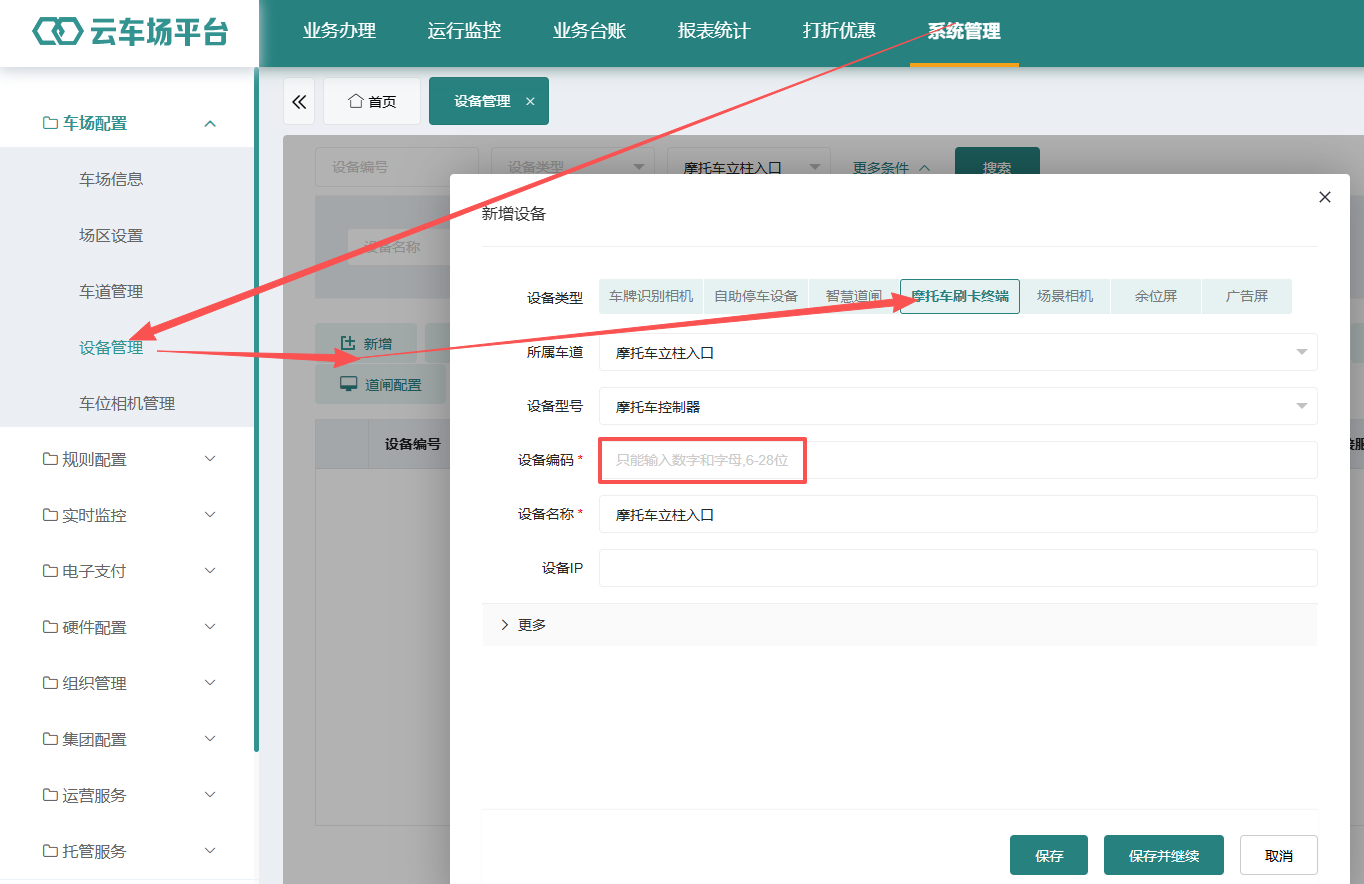

【系统管理\-车场配置\-设备管理\-\-新增对应设备】

1\. 选择设备类型摩托车刷卡终端，绑定对应车道，填写设备信息保存。注：设备编码看说明书六。
![](/media/202607/20260724160025124060.png)

## **六、设备配置检查和设备编号（SN）获取**

****\=\=根据现场安装的设备类型和型号查看对应的流程****。

### **摩托车刷卡终端**

### 登录操作

1. 将电脑与设备接入同一局域网；

2. 打开浏览器，在地址栏输入设备管理地址，例如 http://192.168.168.168

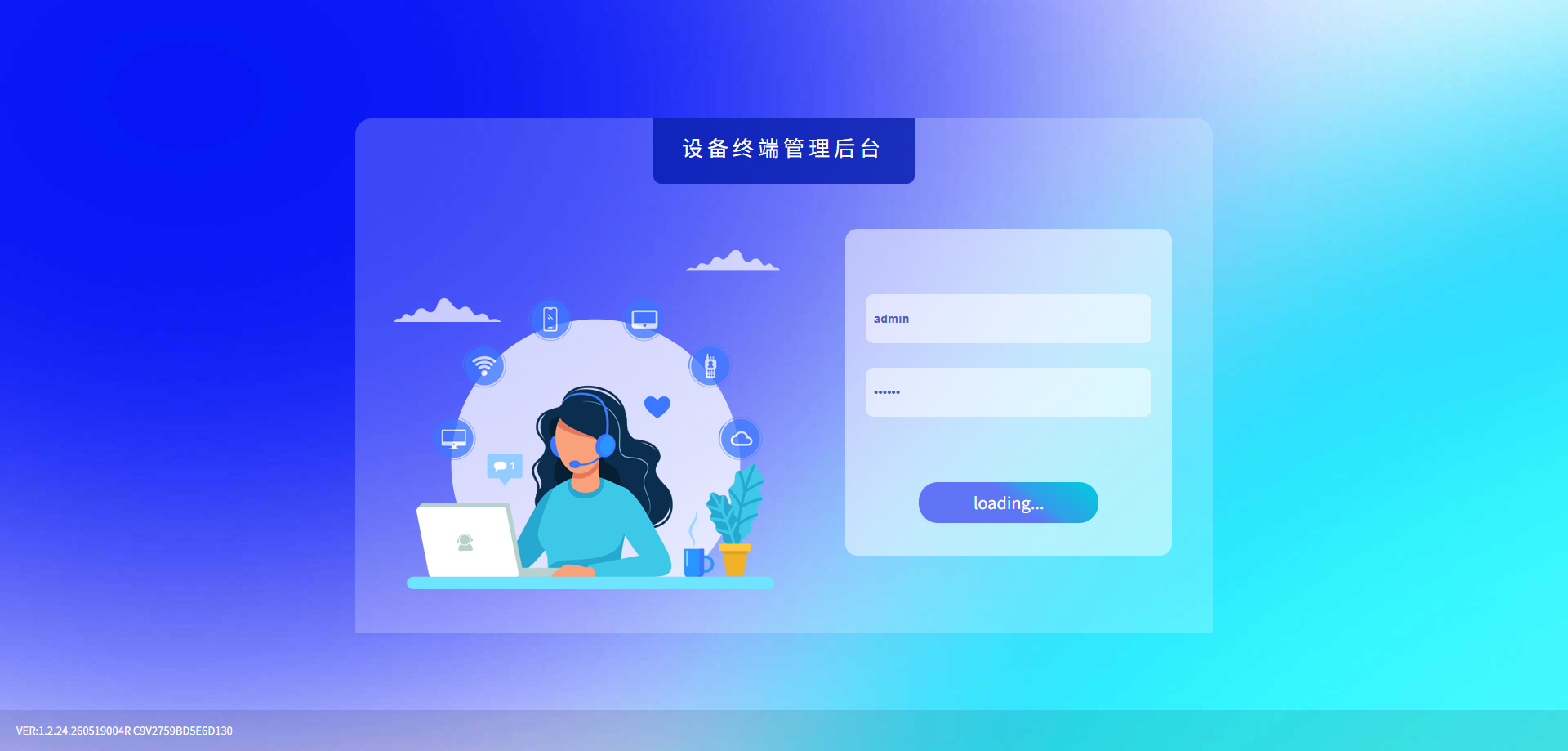

3. 进入“设备终端管理后台”登录页，

4. 输入账户名:admin       密码：123456

点击【登录】按钮，验证通过后进入系统首页（服务状态页）。

![](/media/202607/20260724160025174569.png)

网络设置

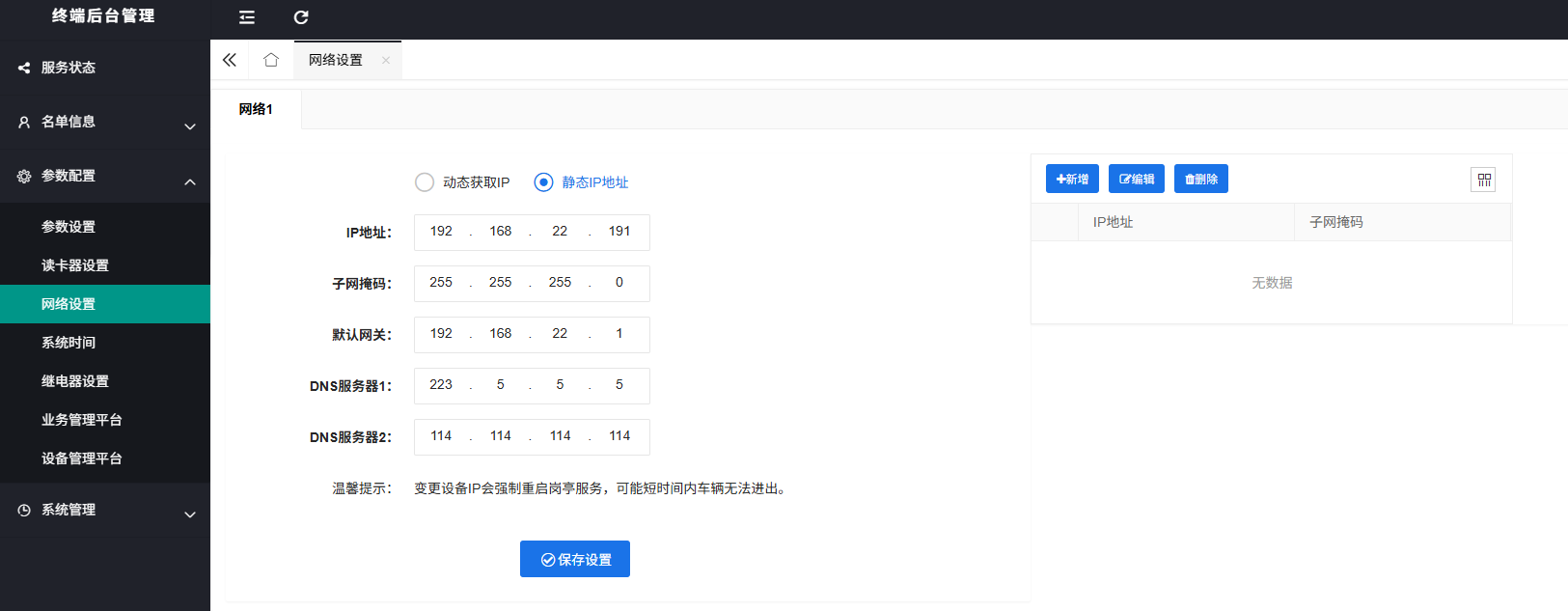

进入【参数配置 → 网络设置】，配置设备网络参数，改成外网IP。

![](/media/202607/20260724160025254521.png)

### 业务管理平台

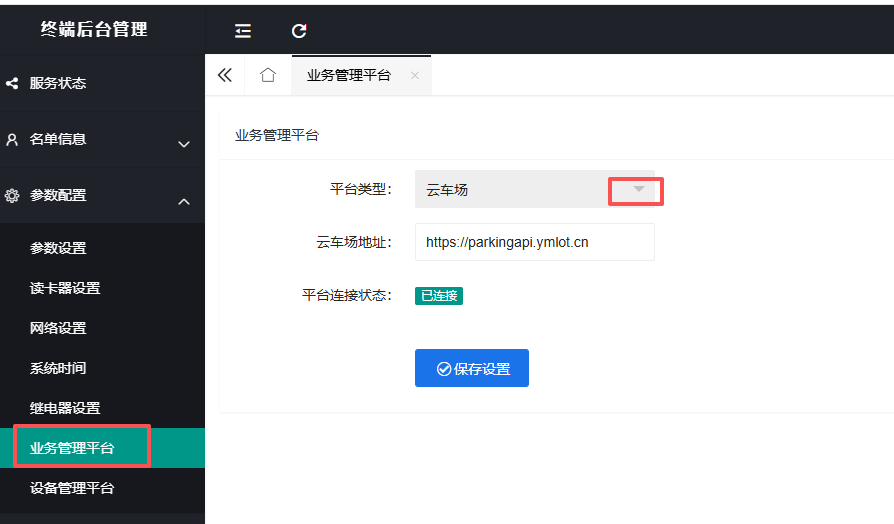

进入【参数配置 → 业务管理平台】，选择设备对接的业务平台：云平台。

![](/media/202607/20260724160025331783.png)

### 关于系统

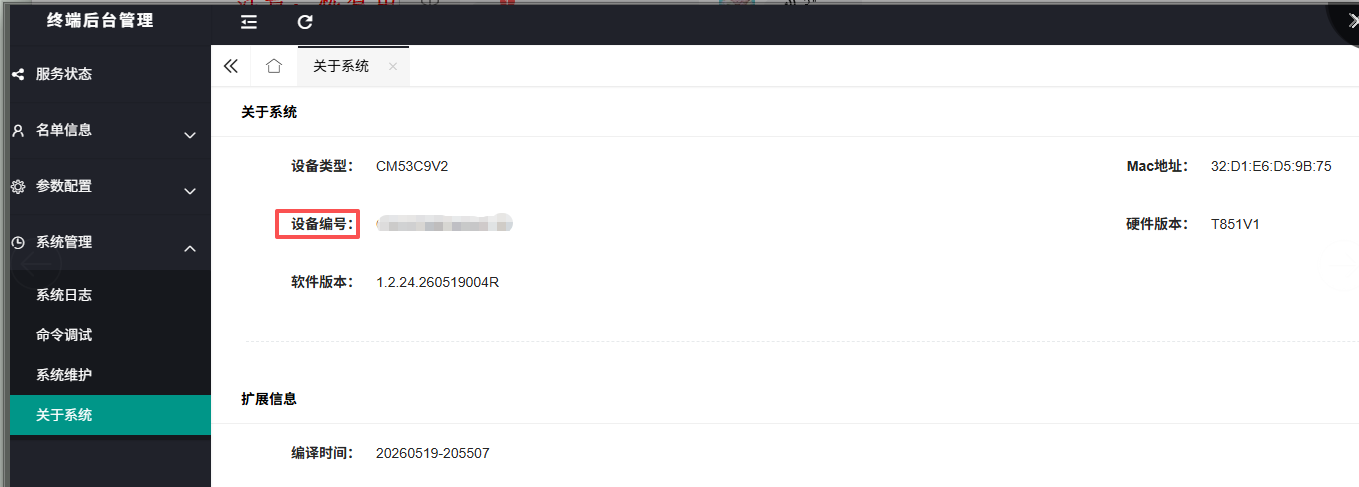

进入【系统管理 → 关于系统】，查看设备编号

![](/media/202607/20260724160025395754.png)

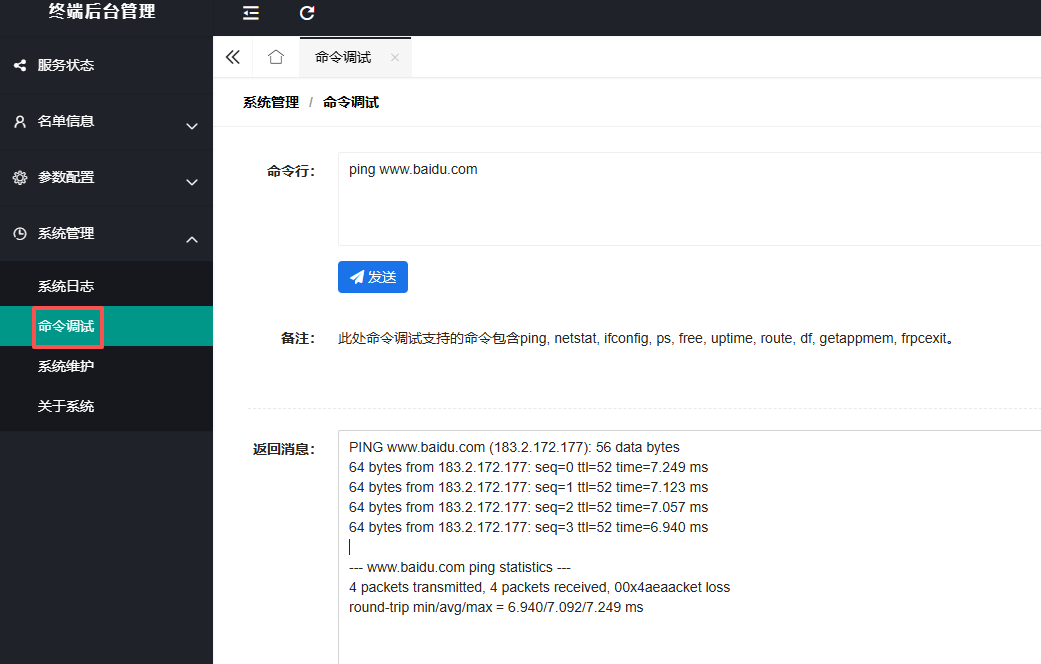

测试设备是否有外网，在命令调试ping www.baidu.com

![](/media/202607/20260724160025481975.png)

### 扩展功能：设备语音模式选择：

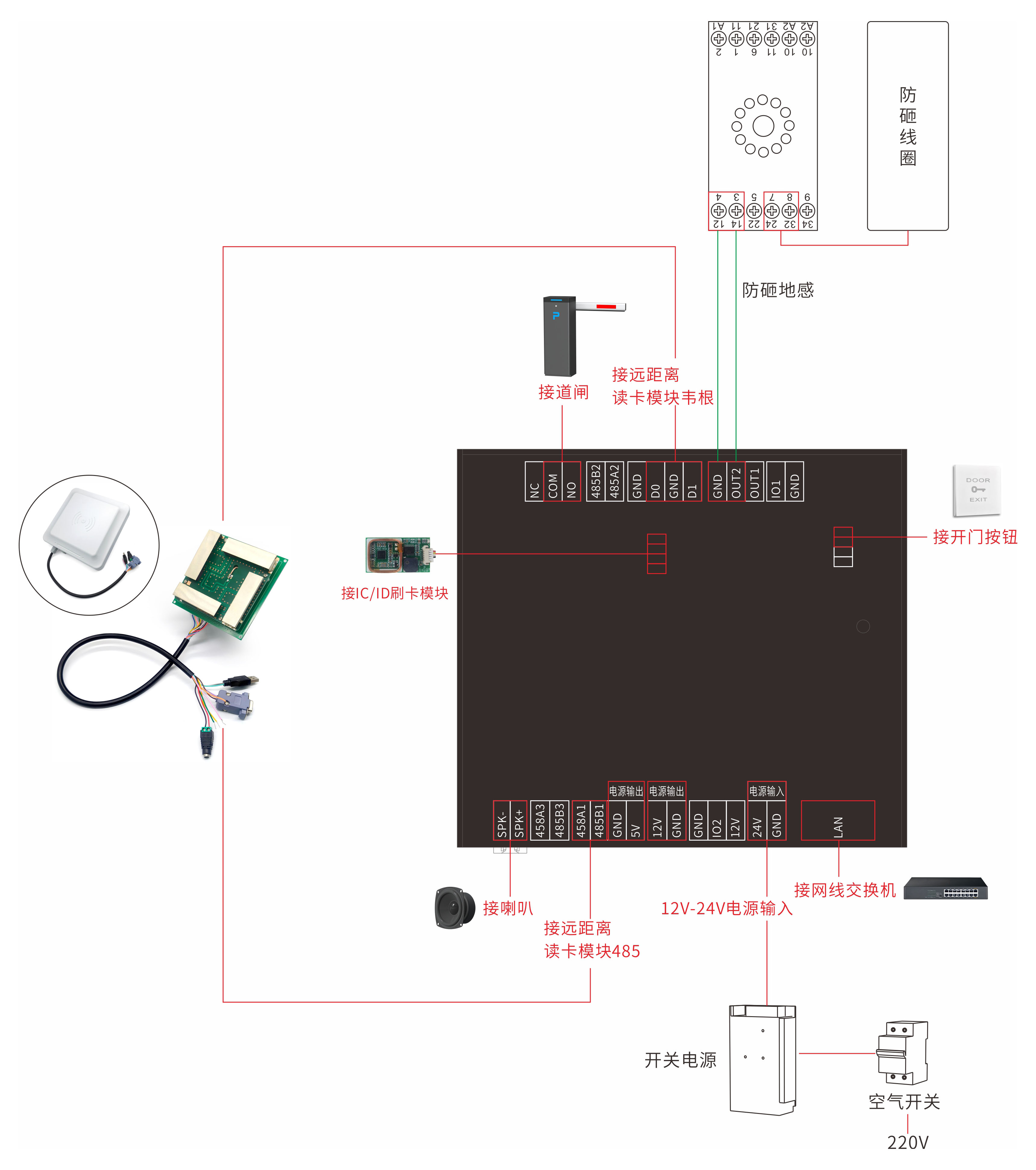

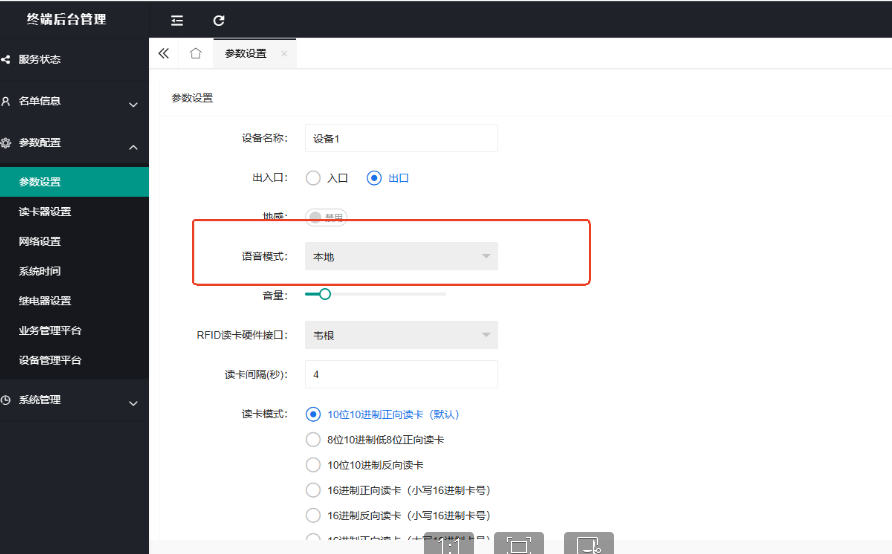

一、设备只有摩托车主板，则选择本地，摩托车主板接喇叭

![](/media/202607/fd61fb8a07f34f95a48f49240980e6772800.png)

![](/media/202607/b7ad5b92b28847f0a04a6ced2fcb95444867.jpeg)

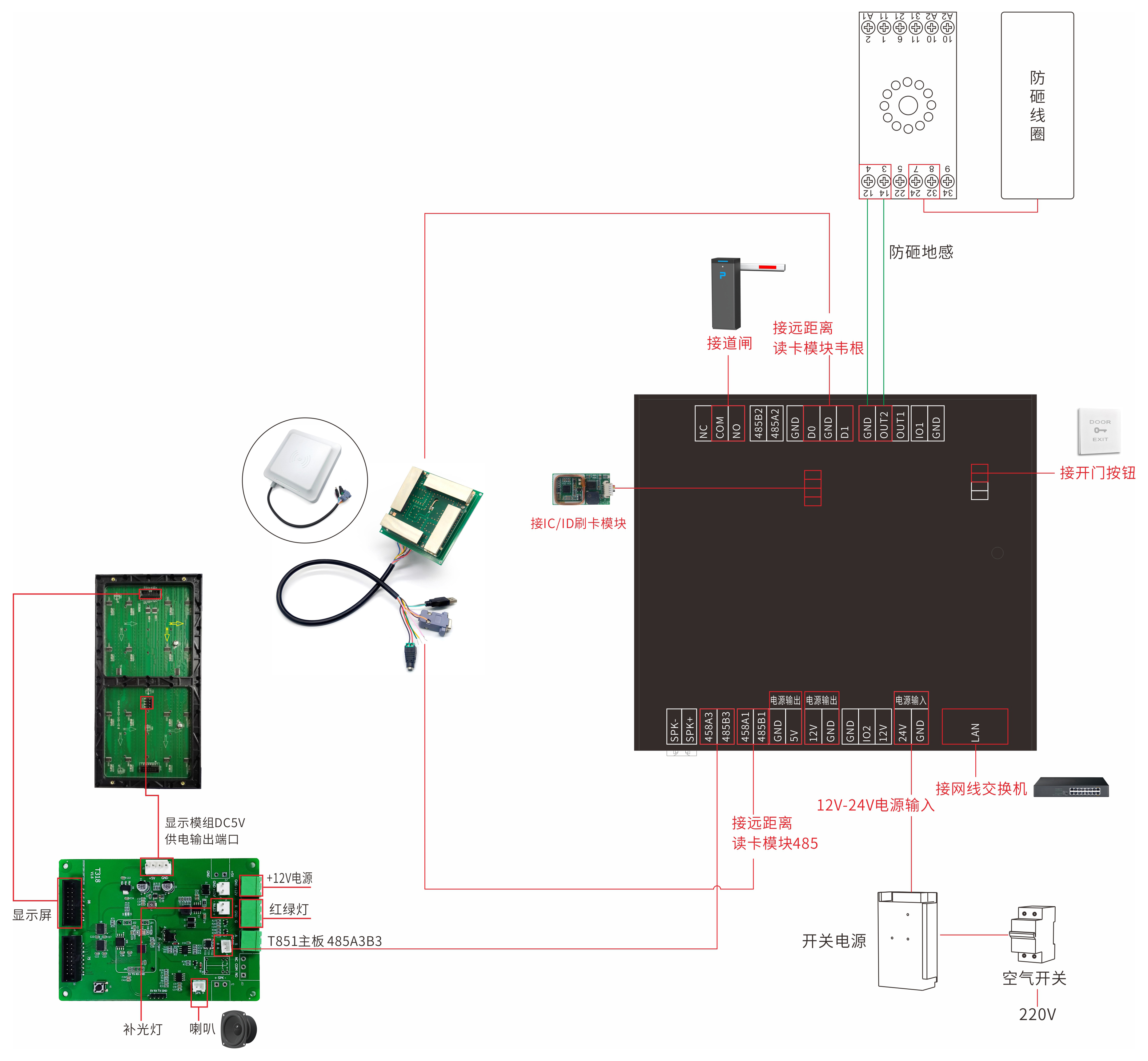

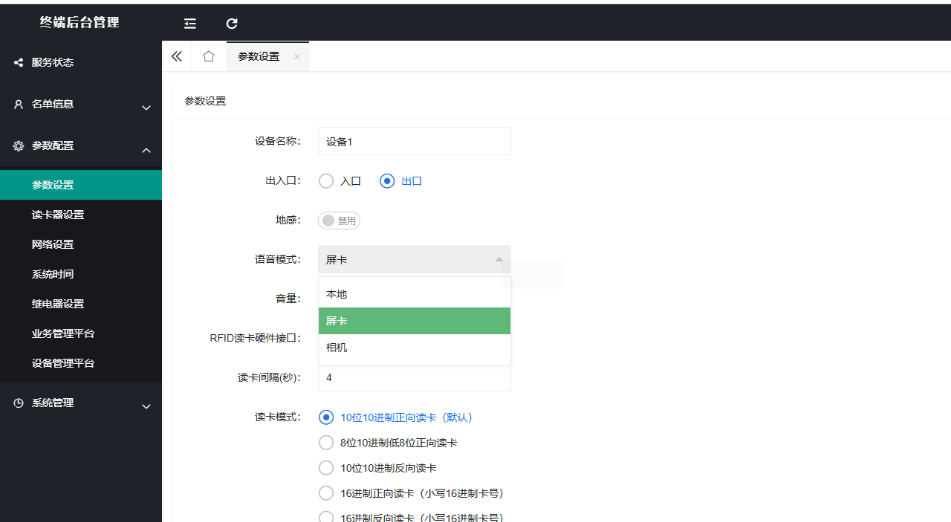

二、设备带有摩托车主板+屏卡，则选择屏卡，摩托车主板485接口（A3B3）接屏卡485，喇叭也接屏卡的喇叭

![](/media/202607/2ff3fe7243b643078b3c096ca4f010f86863.png)

![](/media/202607/f3a659c1b3414fa192514fae57e3aa432059.jpeg)

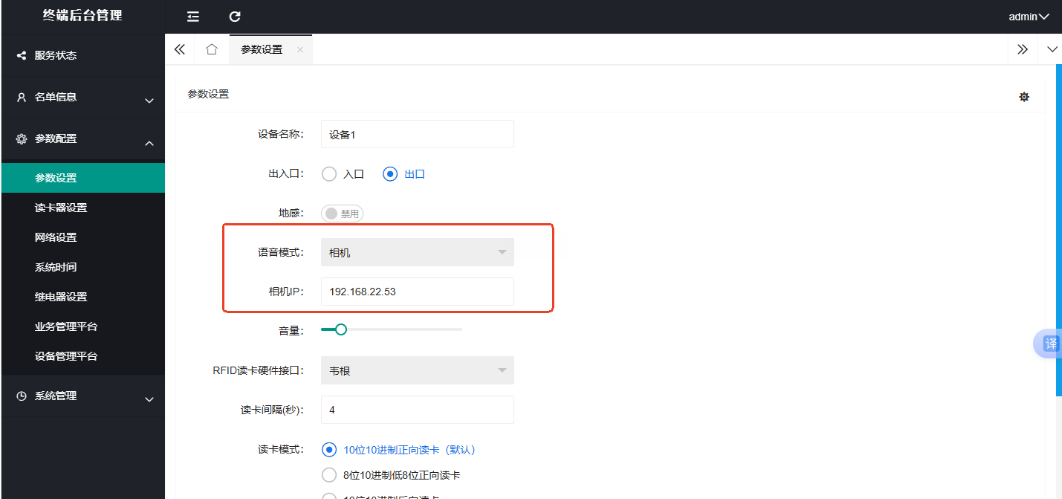

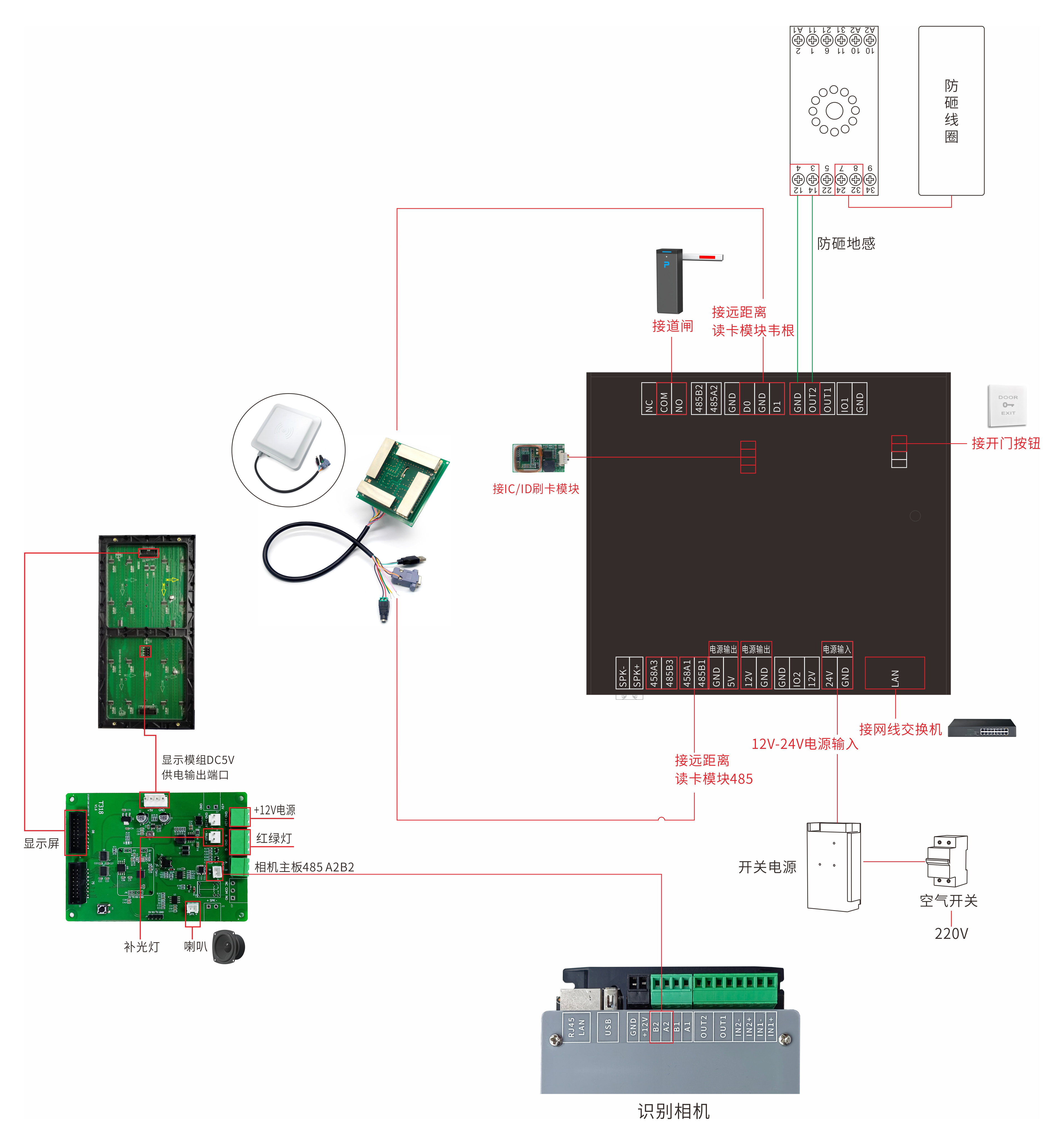

三、设备带有摩托车刷卡模块+相机+屏卡，则选择相机，且在下方显示的相机IP处填写上设备上相机的IP，相机485（A2B2）接屏卡485，喇叭也接屏卡的喇叭

![](/media/202607/b5f8efa3054540d2861f42a7227d442d3079.png)

![](/media/202607/bc527c63c5144774852ebe16f6cf51591989.jpeg)

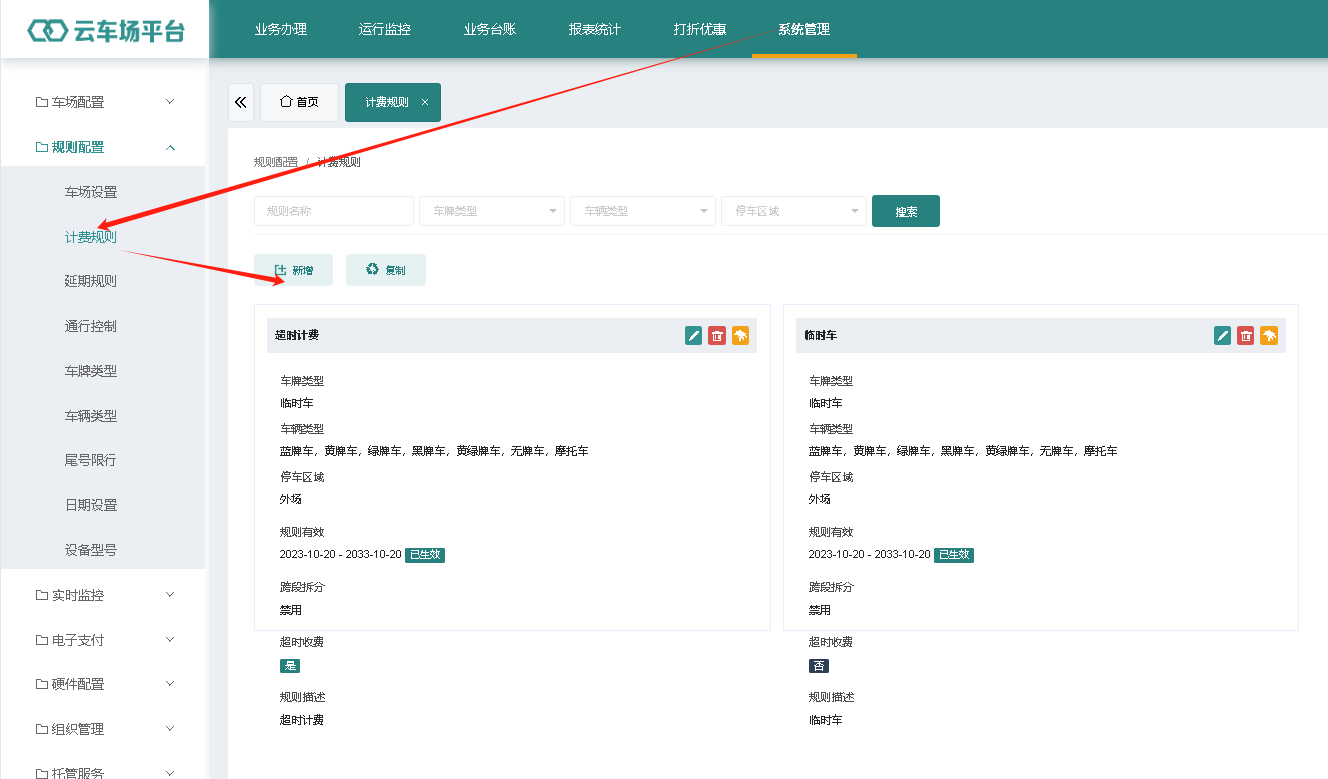

## **七、车场通行规则及计费规则配置**

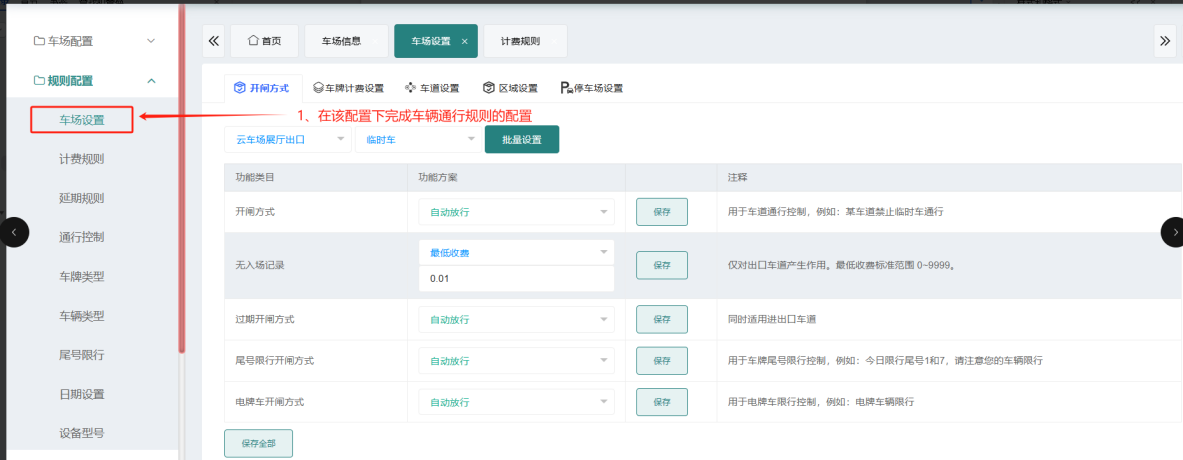

车场针对不同车辆类型配置不同的通行规则和计费规则。

![IMG_284](/media/202607/20260724160025595892.png)

![IMG_285](/media/202607/20260724160025812245.png)

## **八、**车场验收****

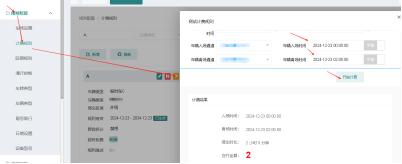

### **8\.1\.收费标准测试是否正常**

通过收费测试功能，验证收费标准是否符合当前停车场的计费规则；

![IMG_296](/media/202607/20260724160026087698.png)

### **8\.2\.进出测试能否支付**

![IMG_297](/media/202607/20260724160026232587.png)
登录支付后台，查看是否收到，检查电子支付第二天是否打款到账
