摩托车立柱搭配B30调试指南

# 摩托车立柱搭配B30调试指南

## 软件安装教程参考链接：

https://ymzhdoc.szymzh.com/doc/1760/

## 登录后台：

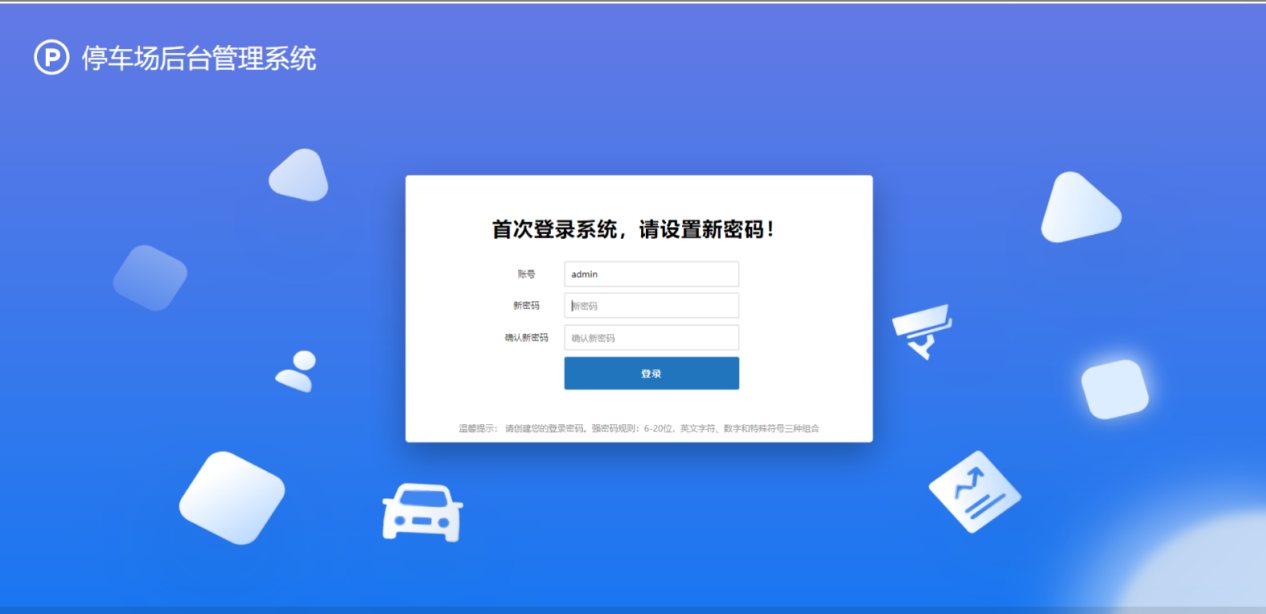

打开后台，首次登录需用户自己输入密码，输入完后作为管理员密码，密码建议使用强密码。

![](/media/202607/20260724165900004816.png)

## 3\.车道配置

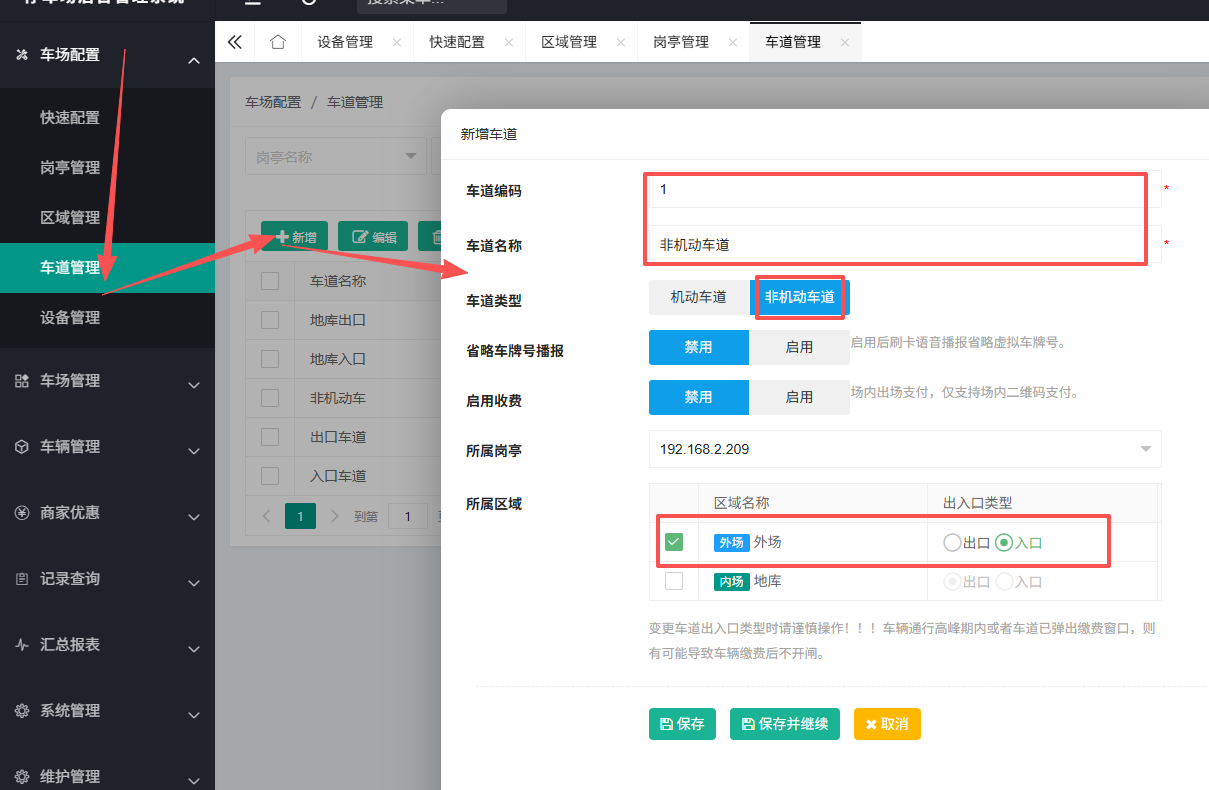

添加非机动车道

![](/media/202607/20260724165900086488.png)

车道编码：按照序列1\.2\.3\..以此填写

车道名称：自定义内容

车道类型：选择非机动车道

启用收费：出口车道建议启用收费

所属区域：选择对应的入口或者出口。

## 4\.设备管理

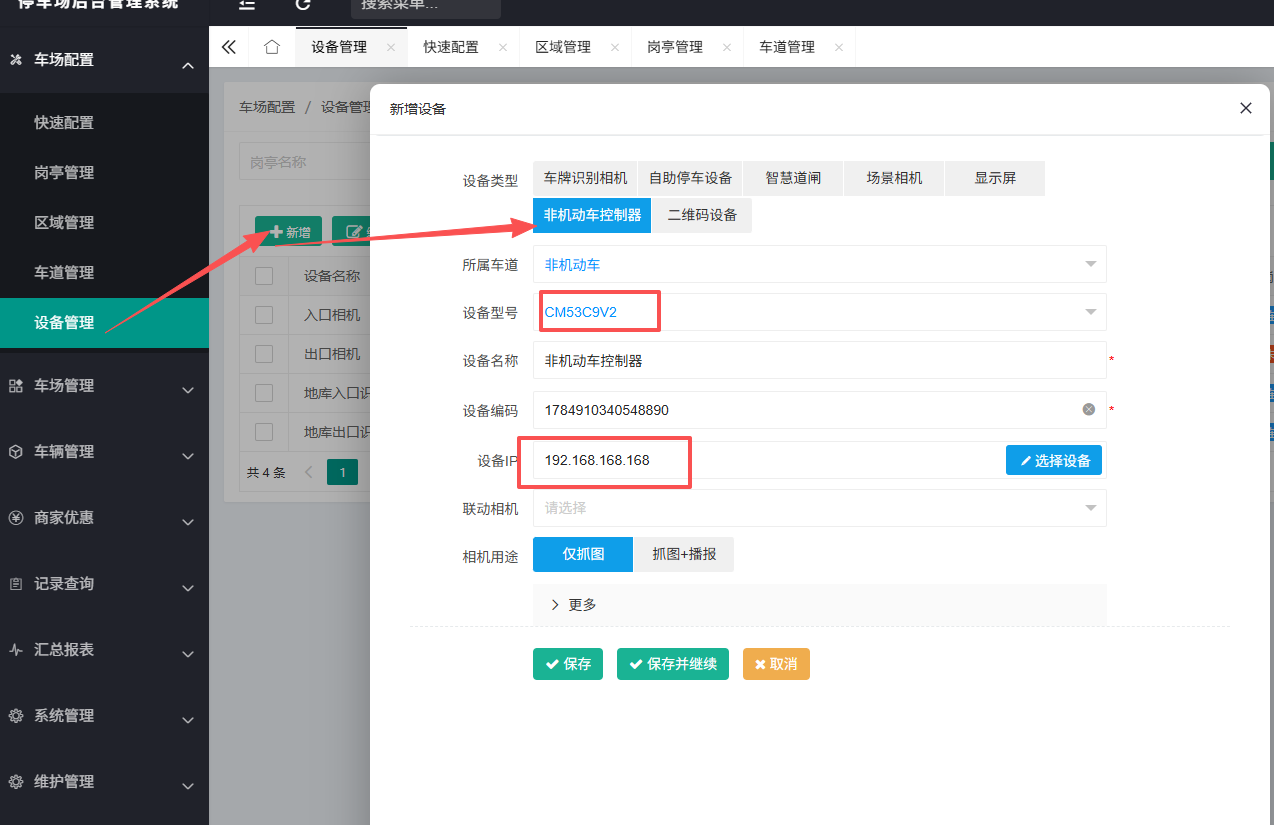

添加摩托车立柱

![](/media/202607/20260724165900178196.png)

所属车道：绑定对应车道

设备型号：CM53C9V2

设备IP：如何修改设备IP参考以下内容

### 摩托车刷卡终端配置IP

### 登录操作
1. 将电脑与设备接入同一局域网；

2. 打开浏览器，在地址栏输入设备管理地址，例如 http://192.168.168.168

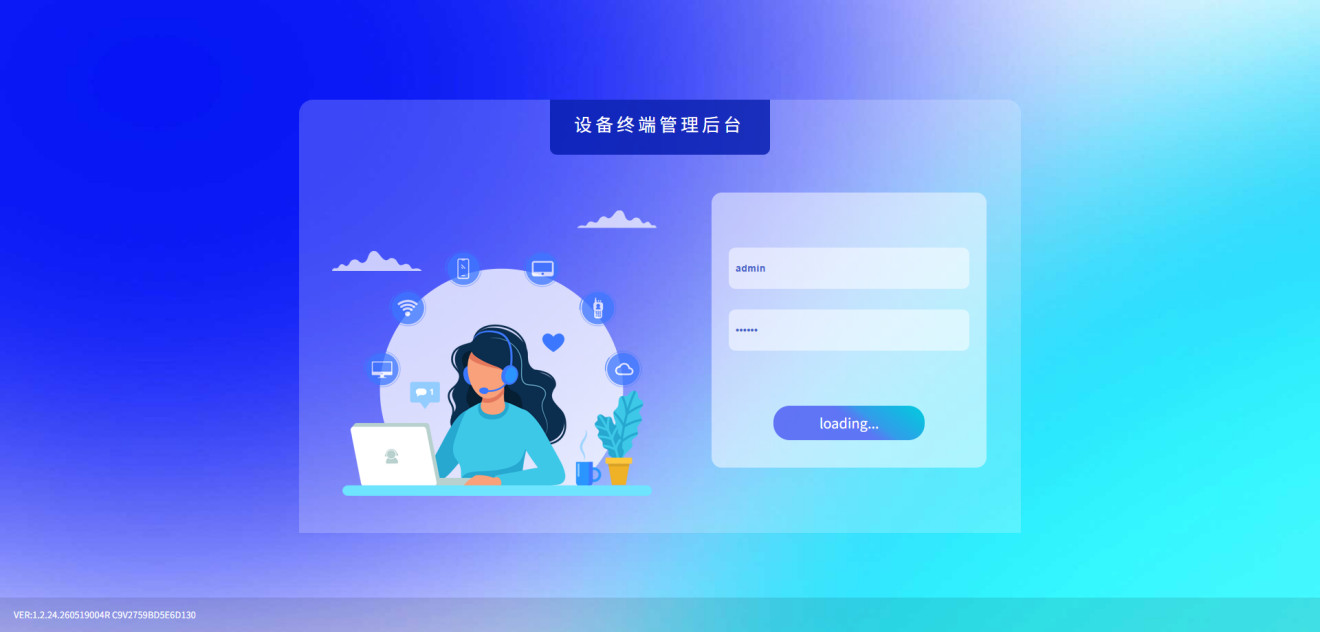

3. 进入“设备终端管理后台”登录页，

4. 输入账户名:admin       密码：123456

点击【登录】按钮，验证通过后进入系统首页（服务状态页）。

![](/media/202607/20260724165900290373.png)

网络设置

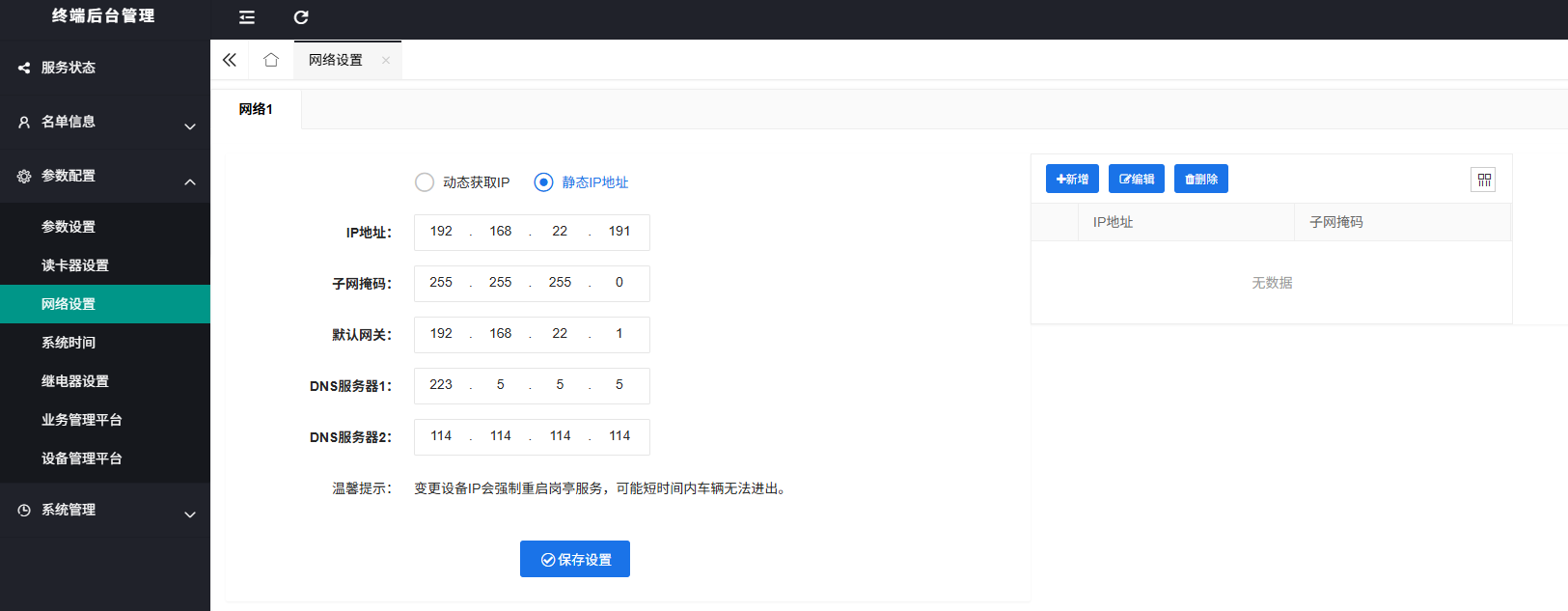

进入【参数配置 → 网络设置】，配置设备网络参数，改成IP。

![](/media/202607/20260724165900589044.png)

### 业务管理平台

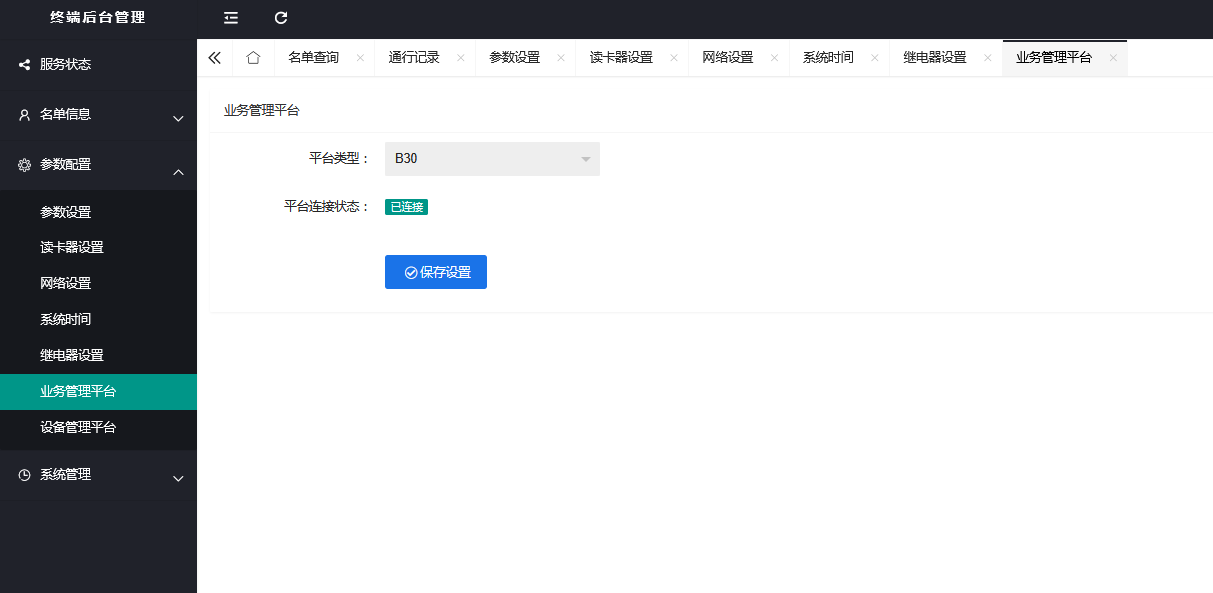

进入【参数配置 → 业务管理平台】，选择设备对接的业务平台：B30。

![Snipaste_2026-07-22_17-28-01](/media/202607/20260724165900744459.png)

## 5\.拓展功能：设备语音模式选择：

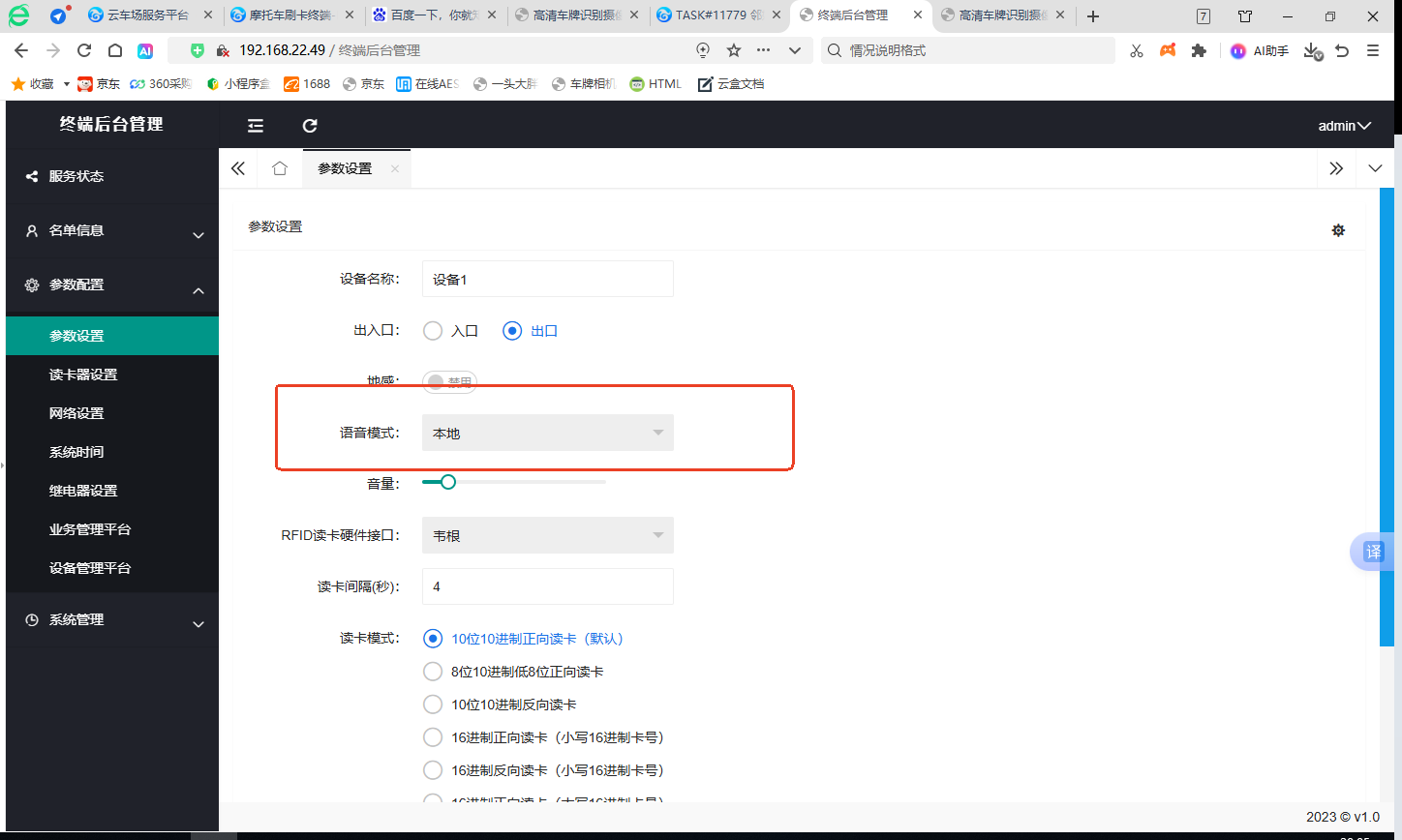

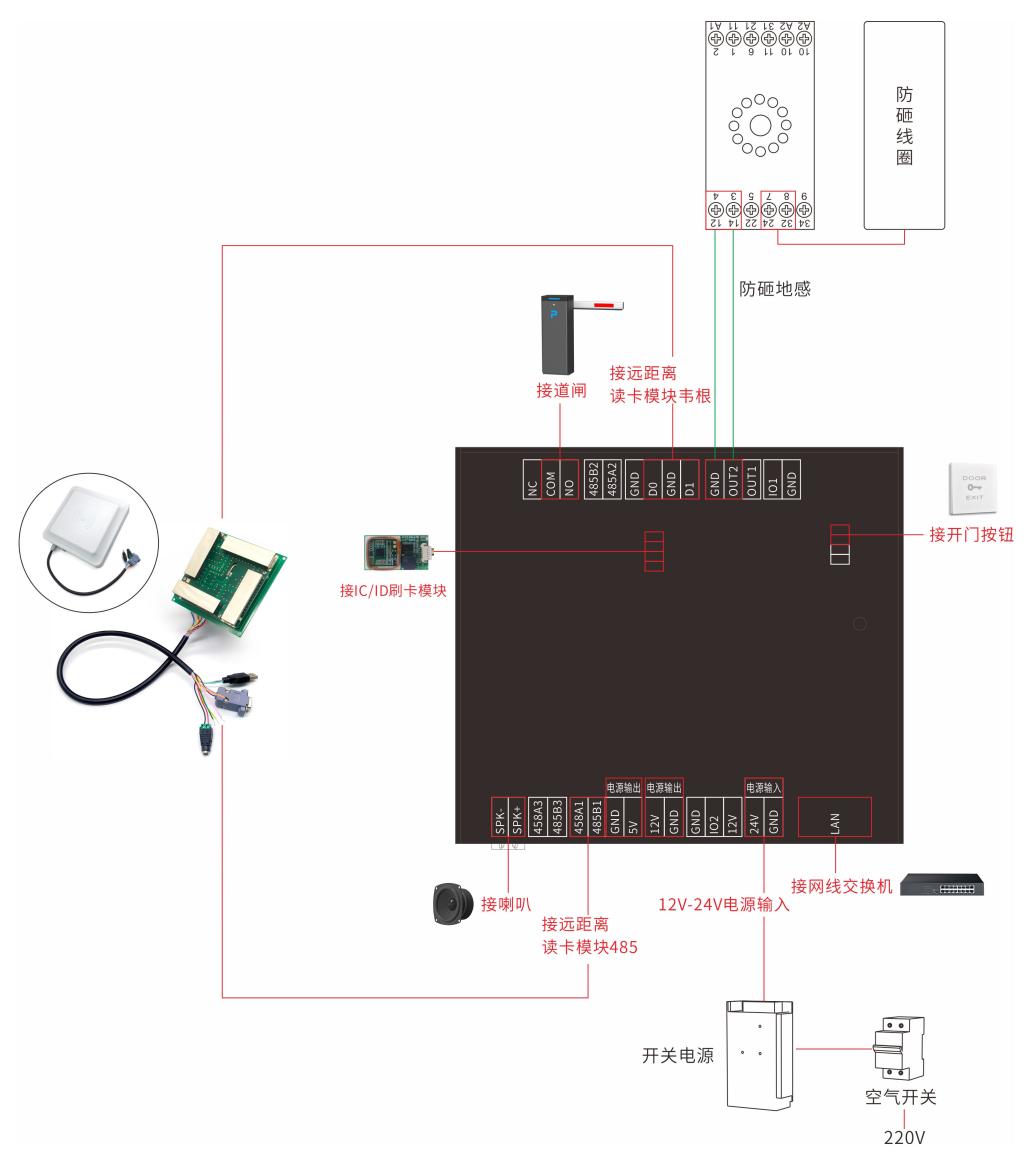

1. 设备只有摩托车主板，则选择本地，摩托车主板接喇叭

![](/media/202607/20260724165900844773.png)

![T851接线图](/media/202607/20260724165900969309.jpeg)

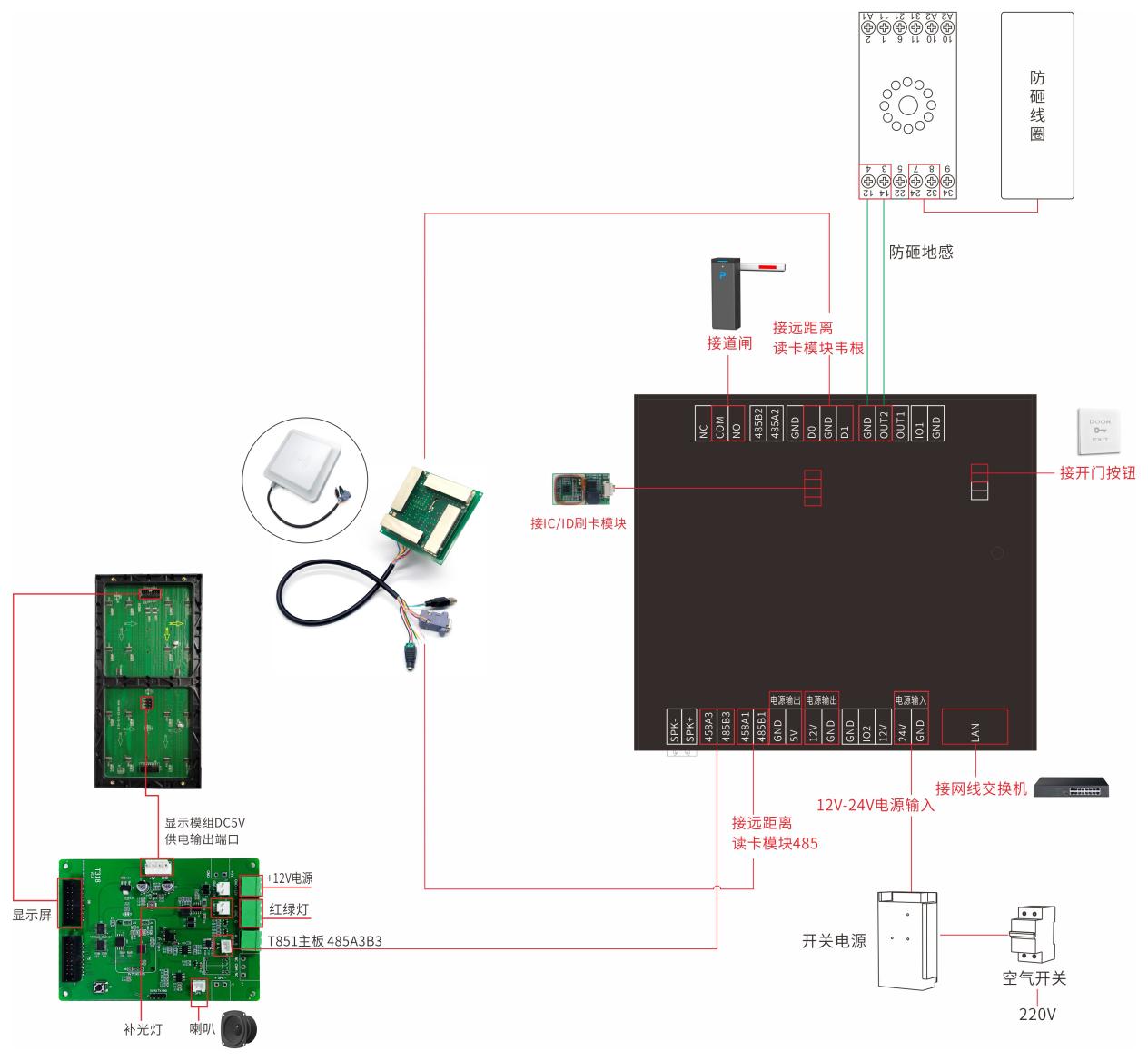

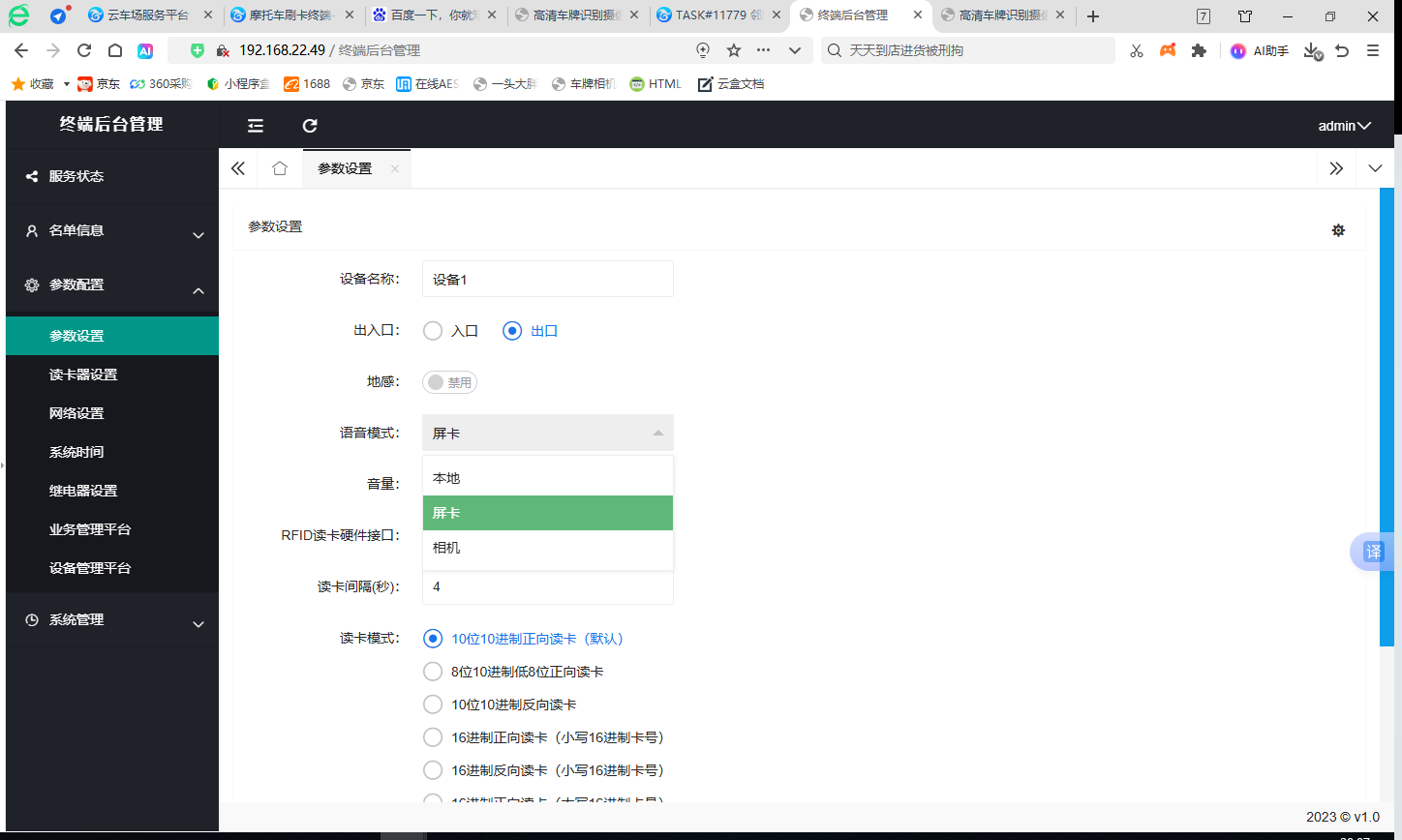

二、设备带有摩托车主板\+屏卡，则选择屏卡，摩托车主板485接口（A3B3）接屏卡485，喇叭也接屏卡的喇叭

![](/media/202607/20260724165901069970.png)

![T851主板+显示屏的接线图](/media/202607/20260724165901153232.jpeg)

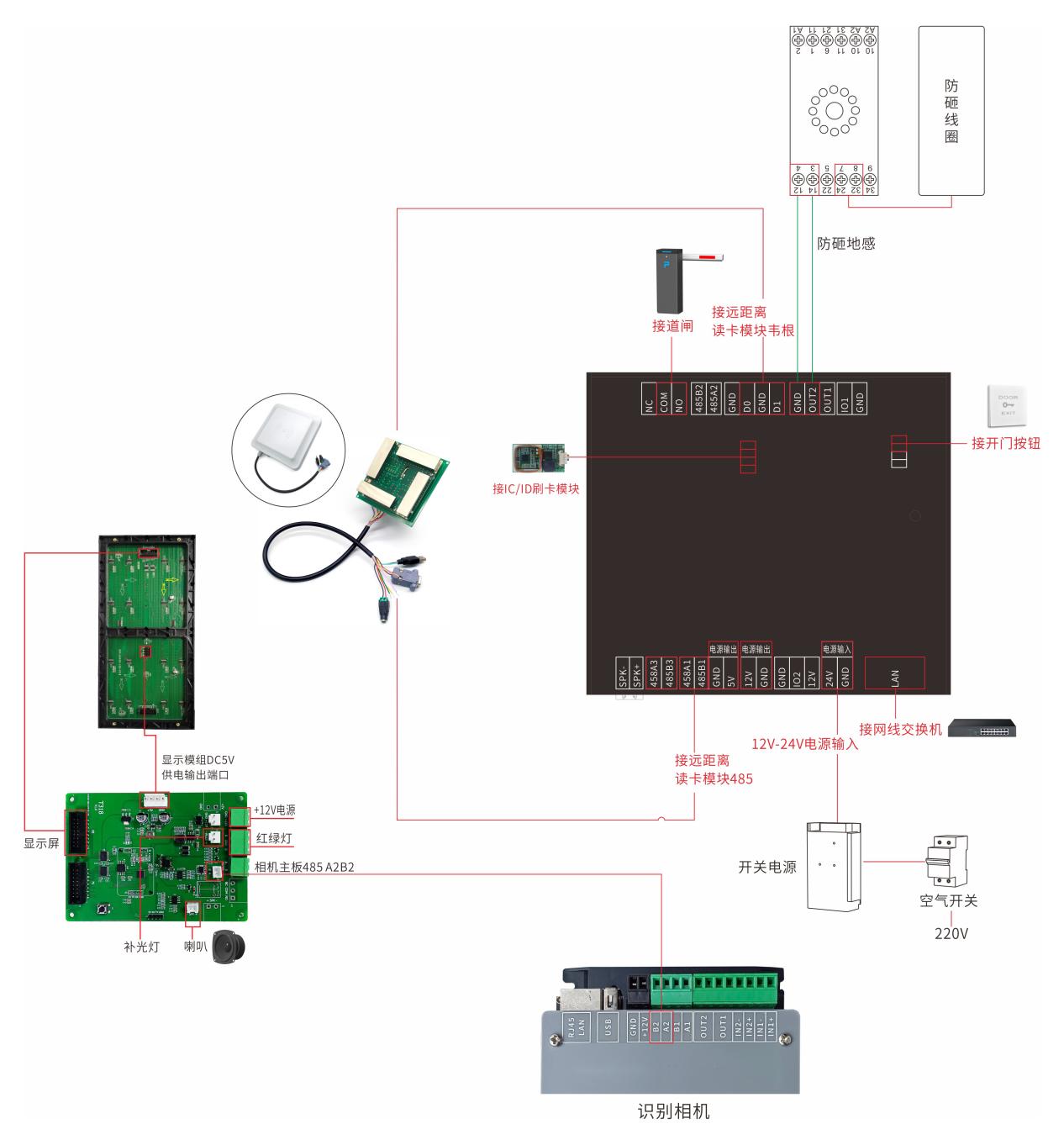

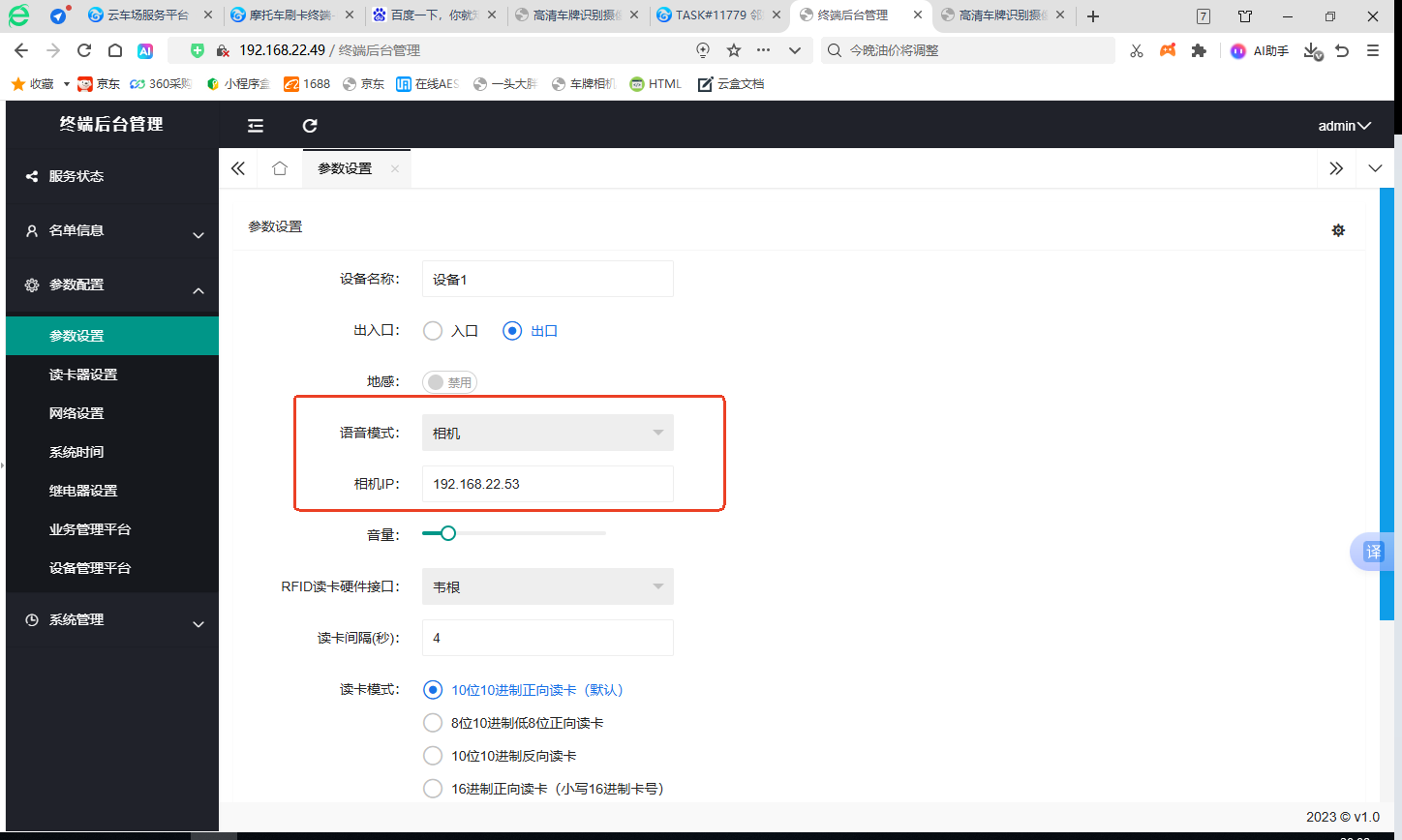

三、设备带有摩托车刷卡模块\+相机\+屏卡，则选择相机，且在下方显示的相机IP处填写上设备上相机的IP，相机485（A2B2）接屏卡485，喇叭也接屏卡的喇叭

![](/media/202607/20260724165901277560.png)

![T851主板+显示屏+识别相机的接线图](/media/202607/20260724165901403376.jpeg)
