车牌识别一体机调试指南

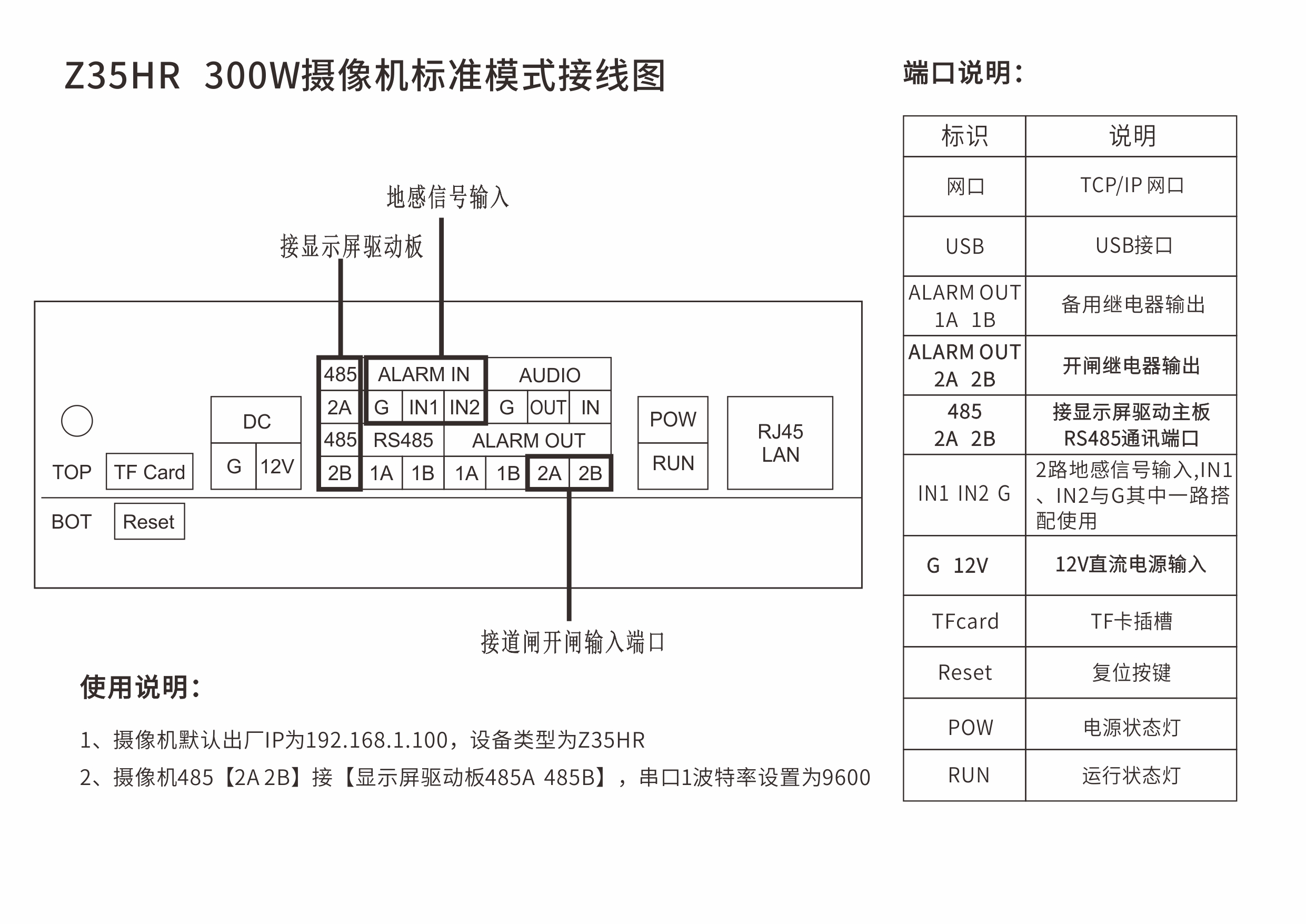

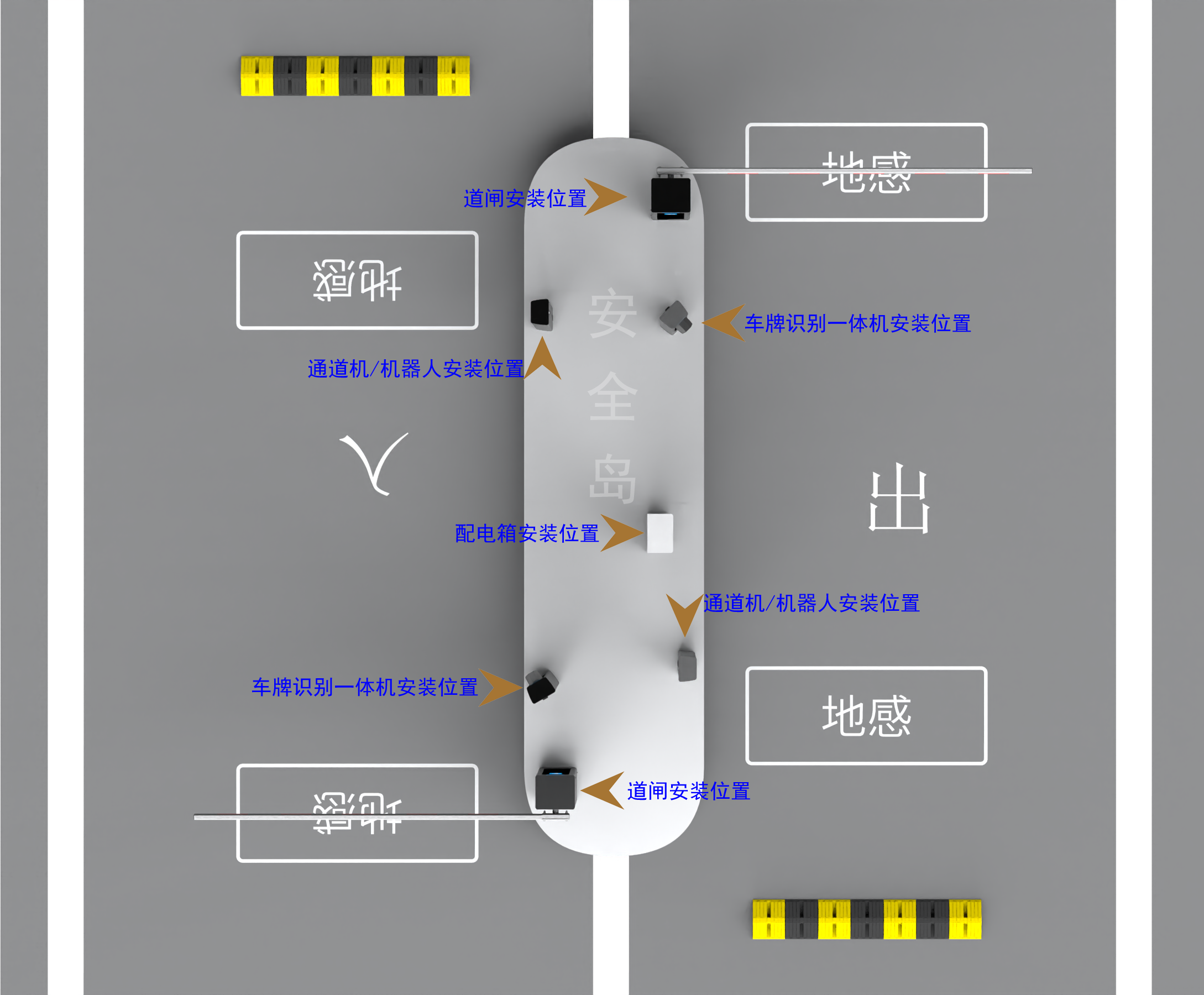

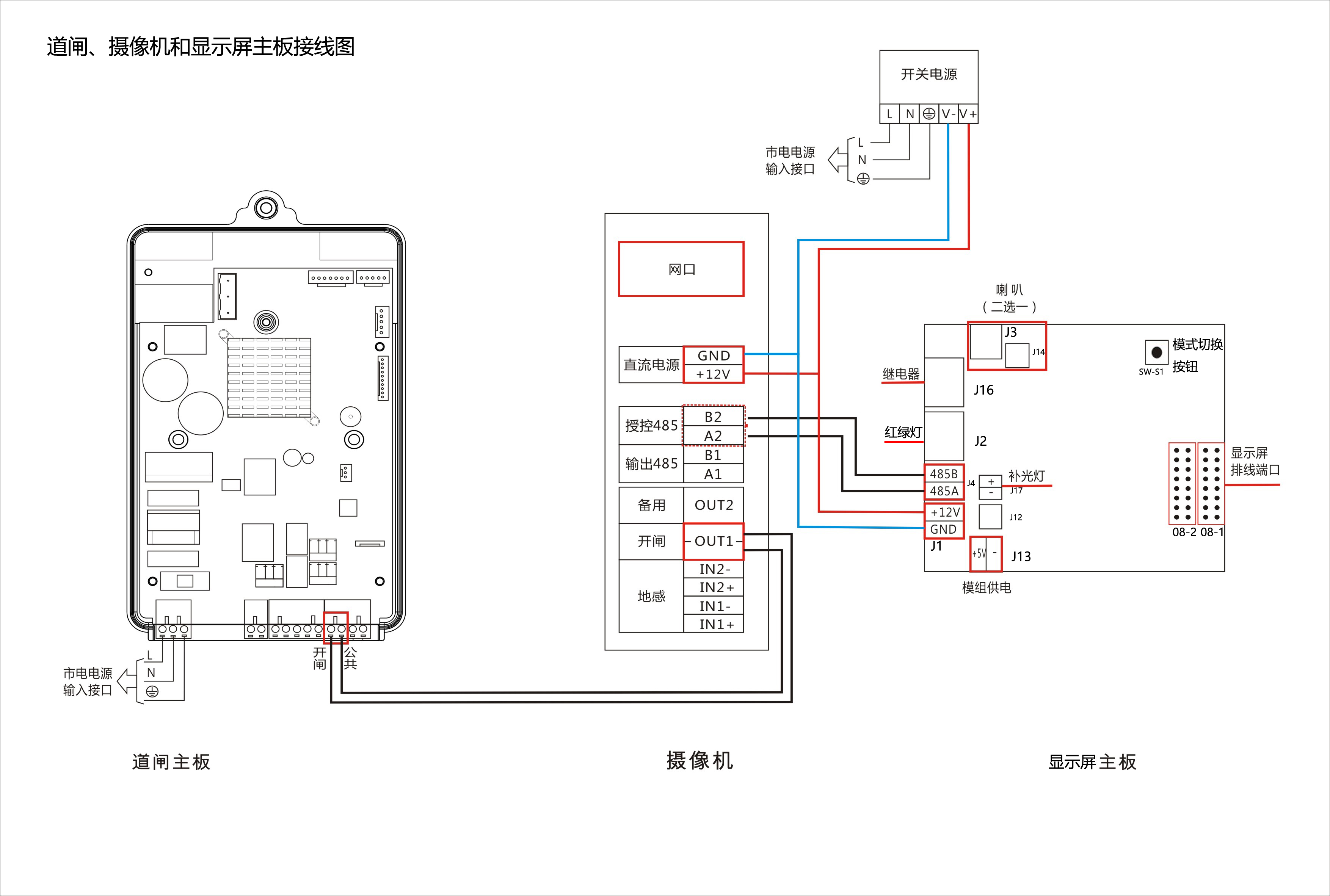

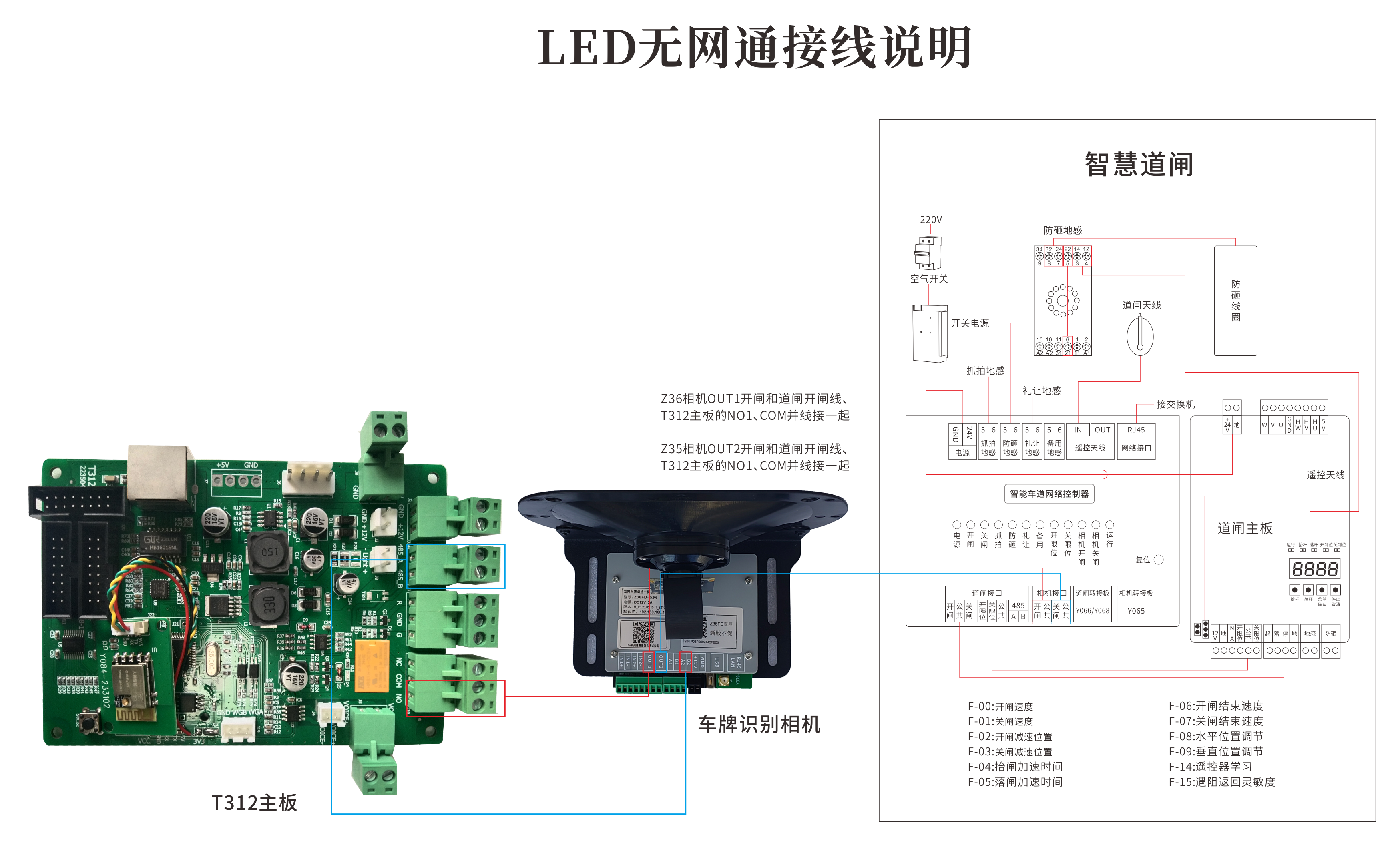

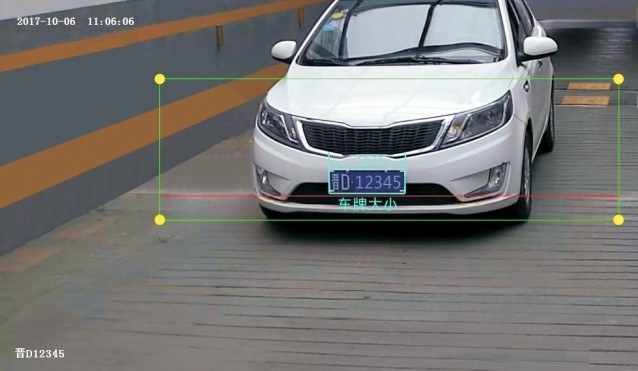

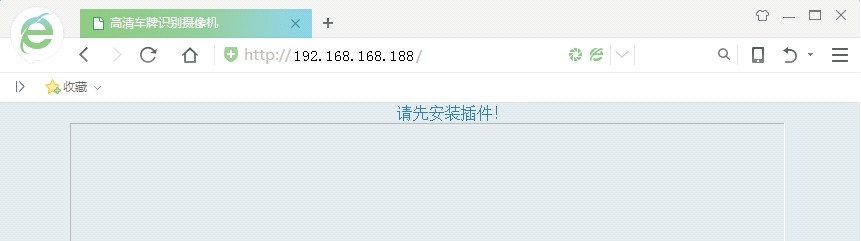

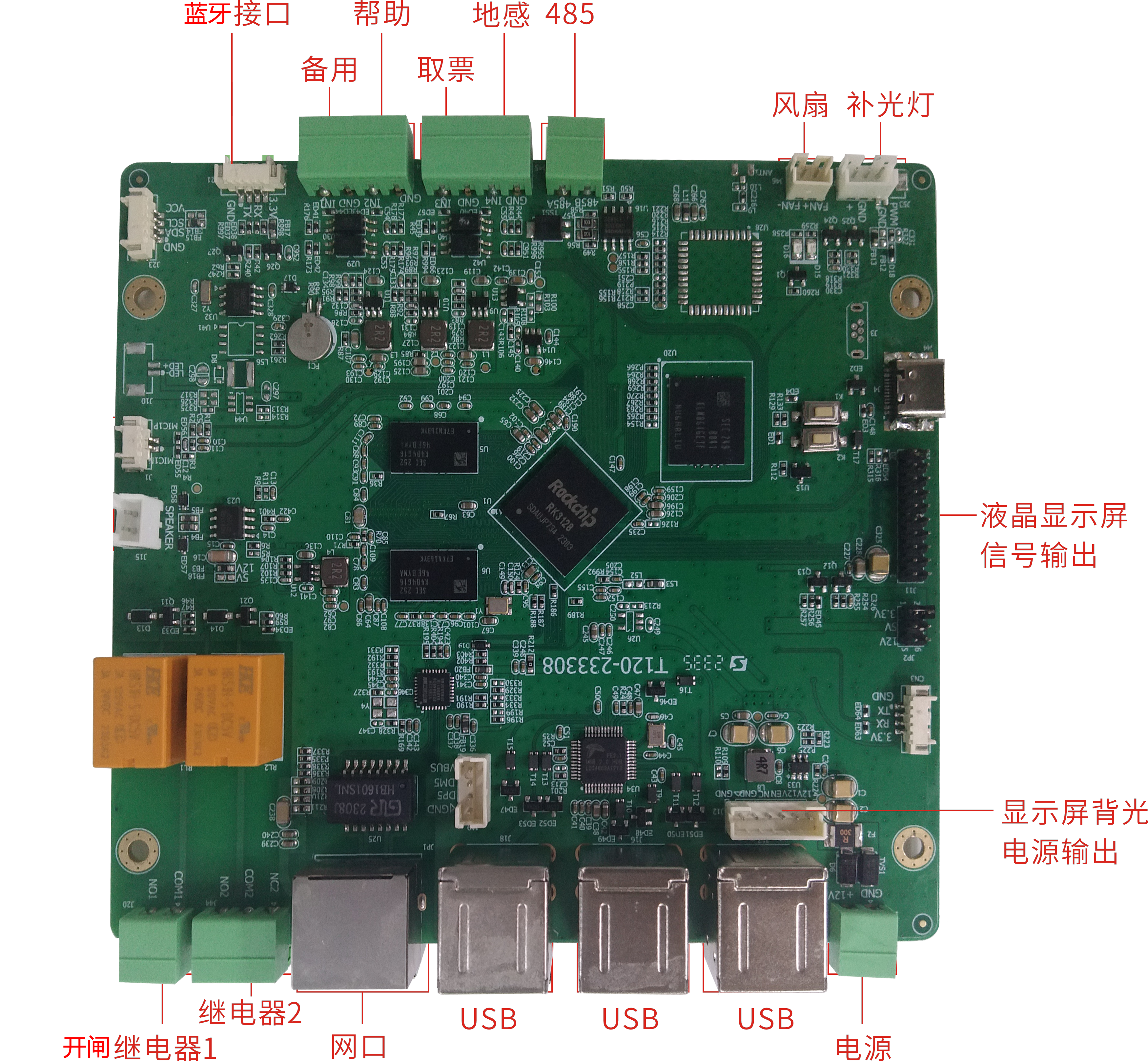

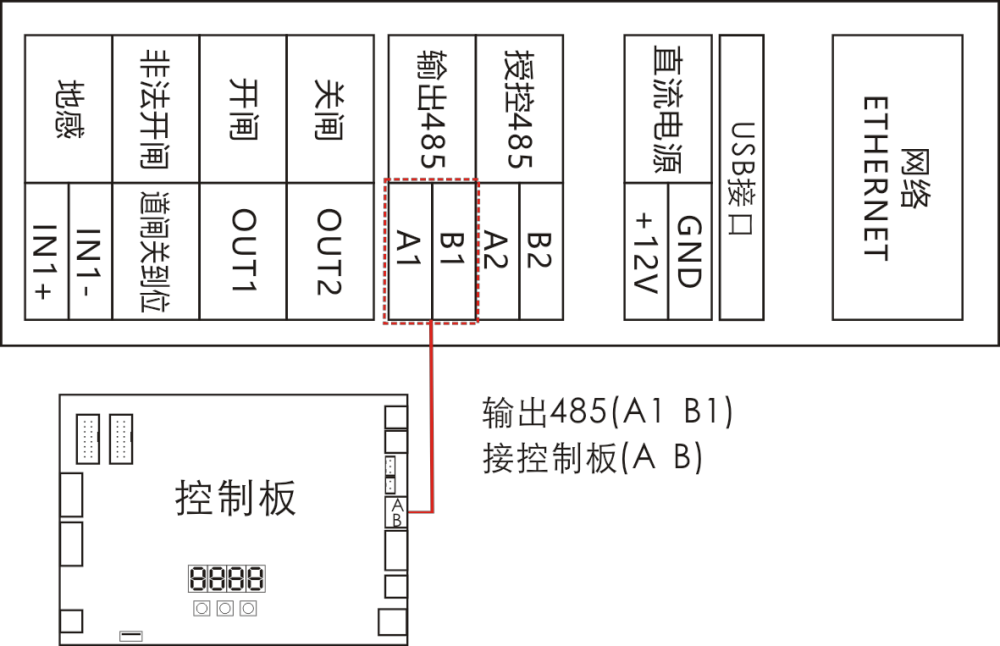

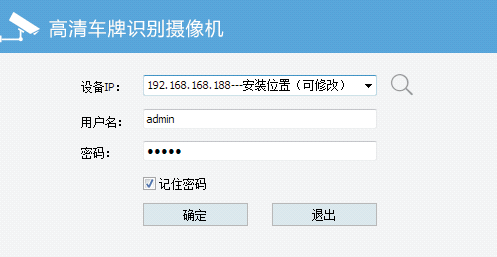

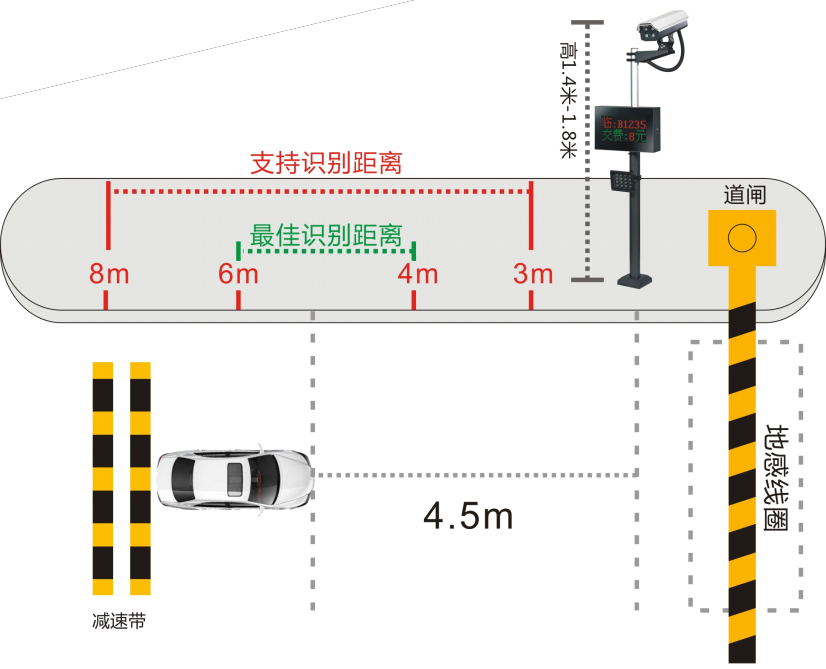

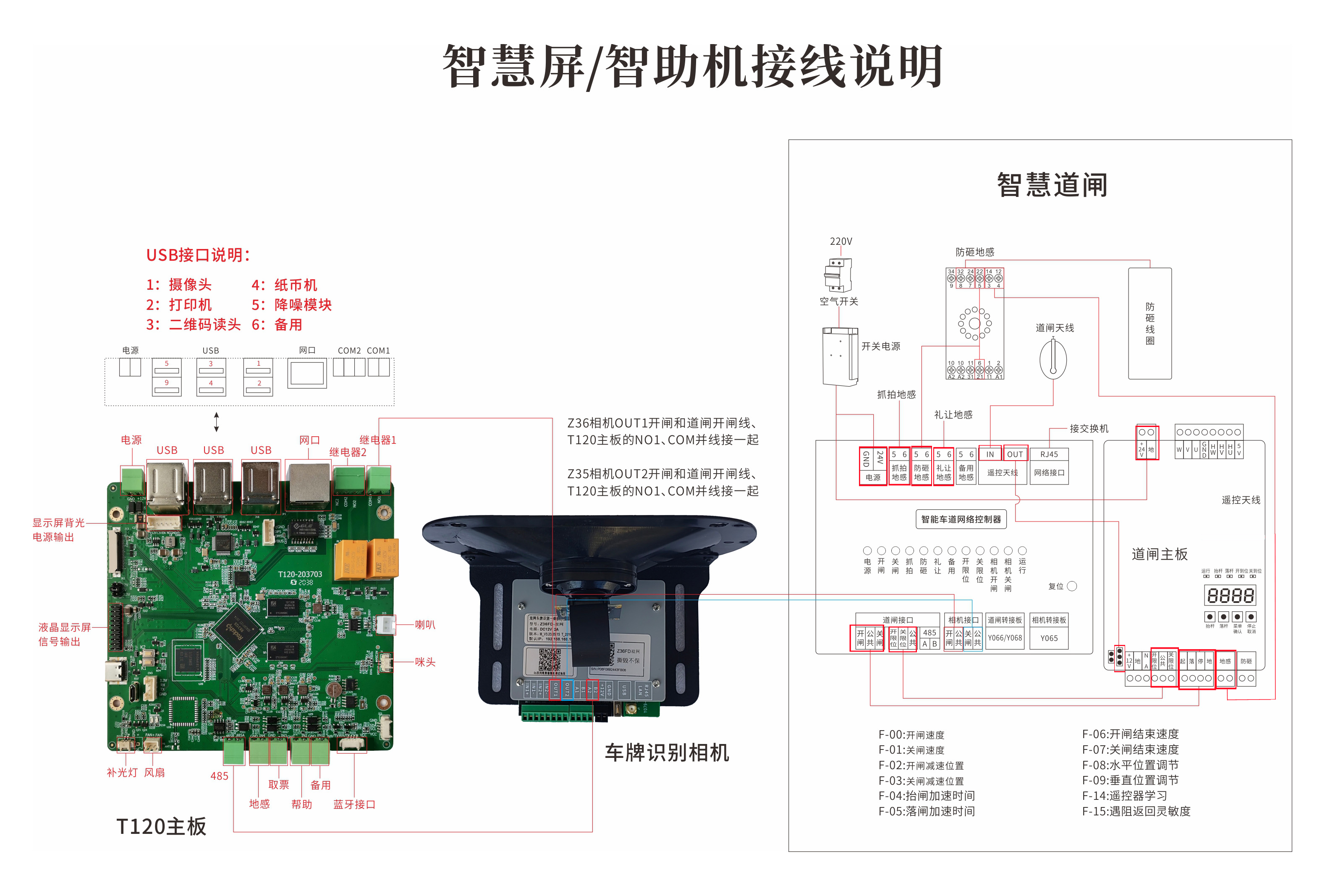

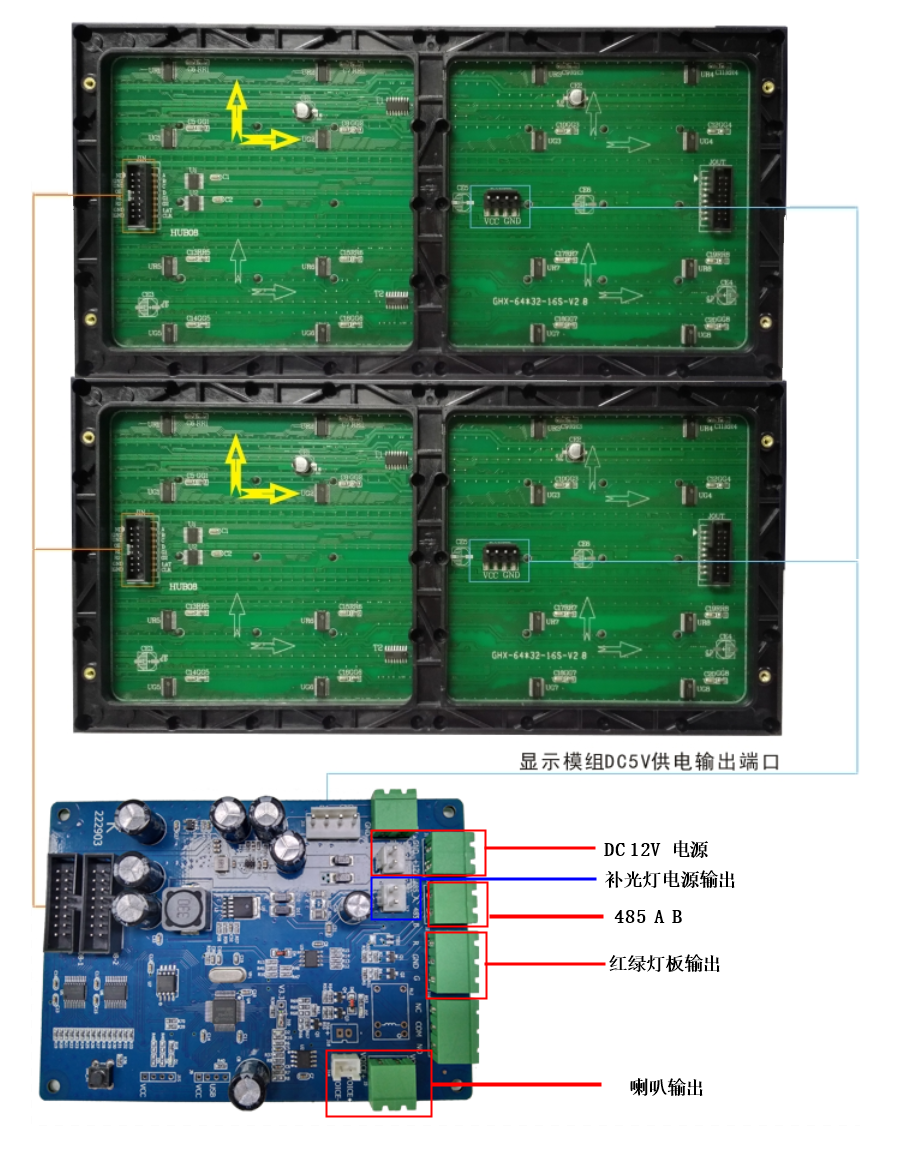

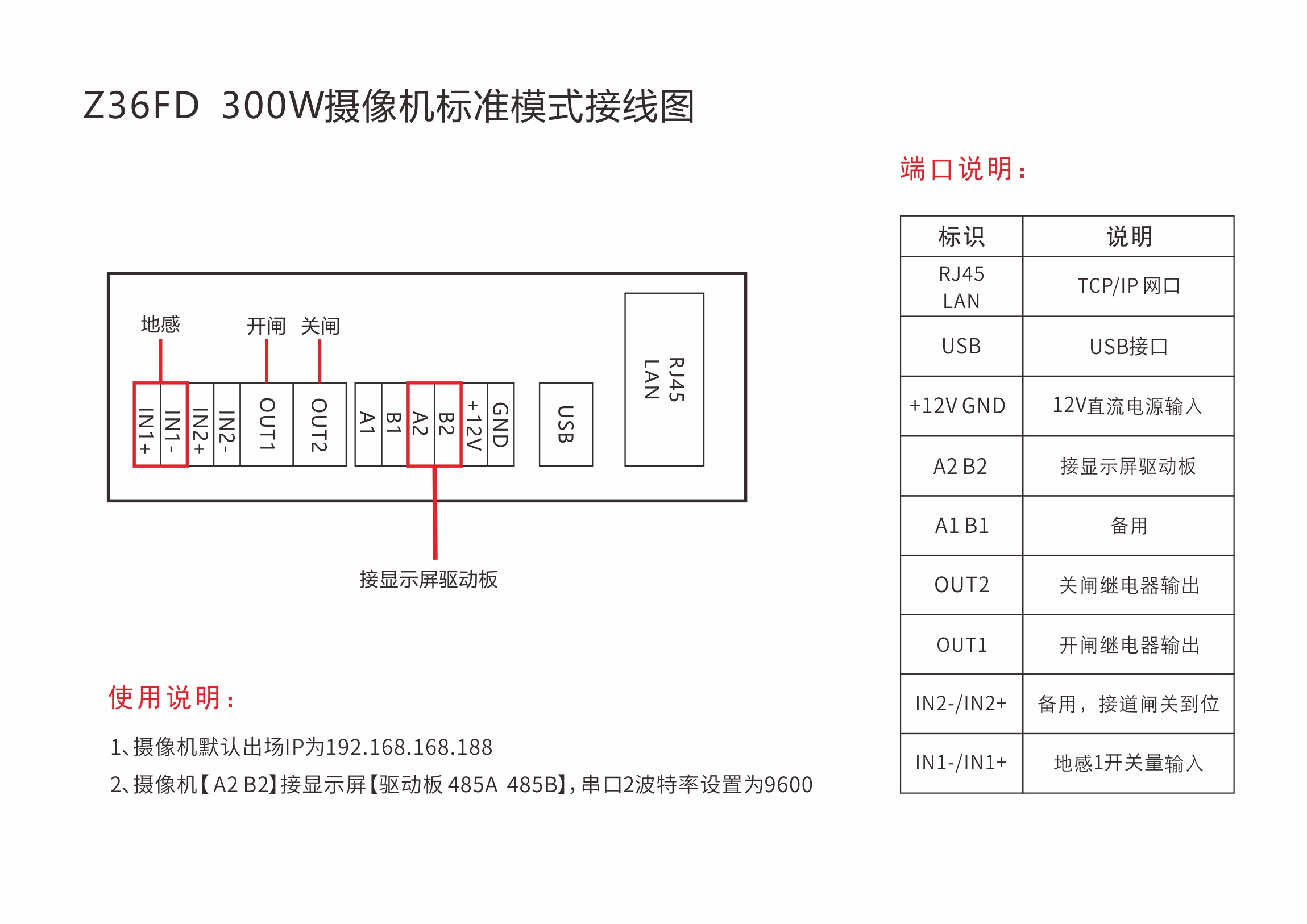

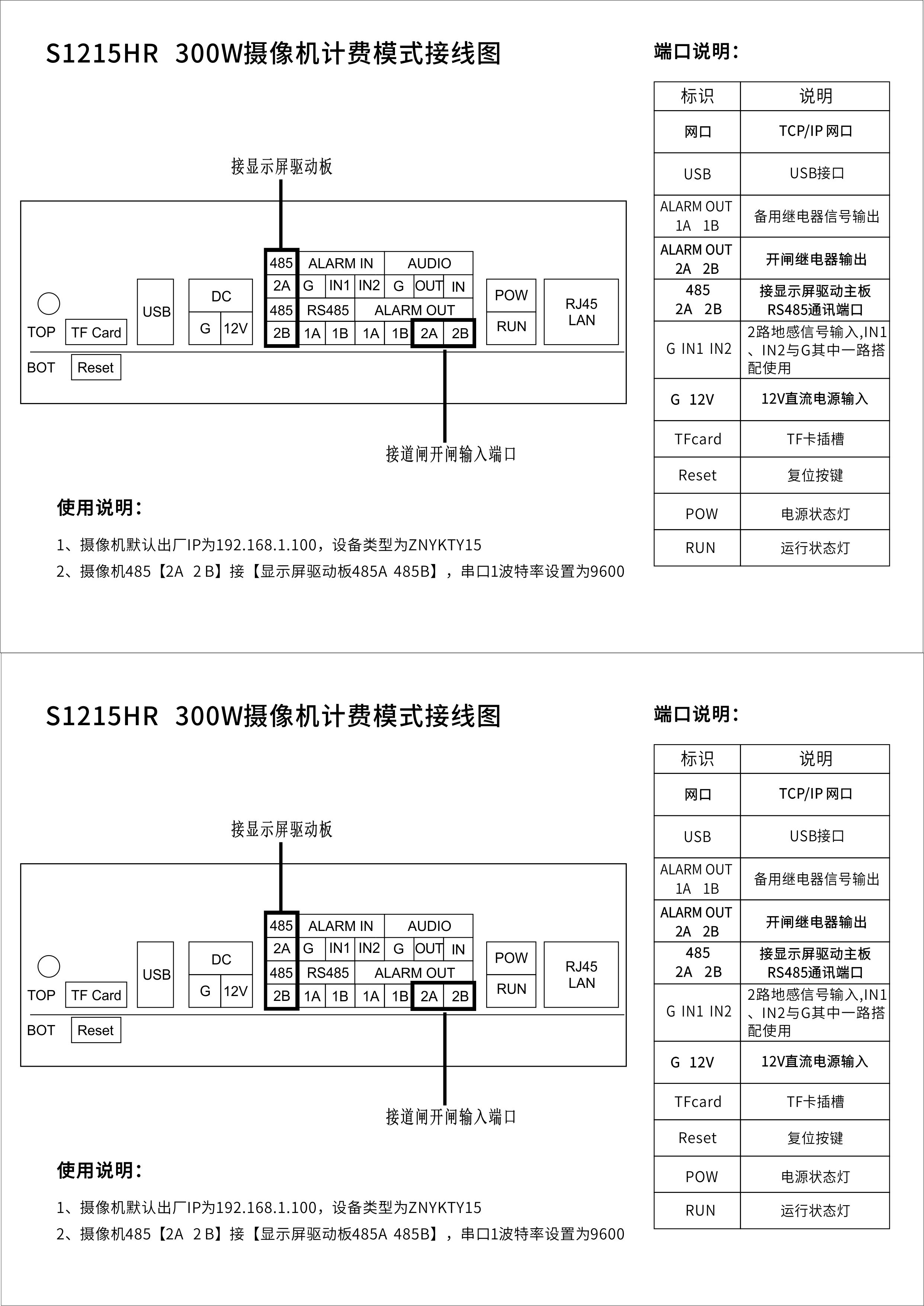

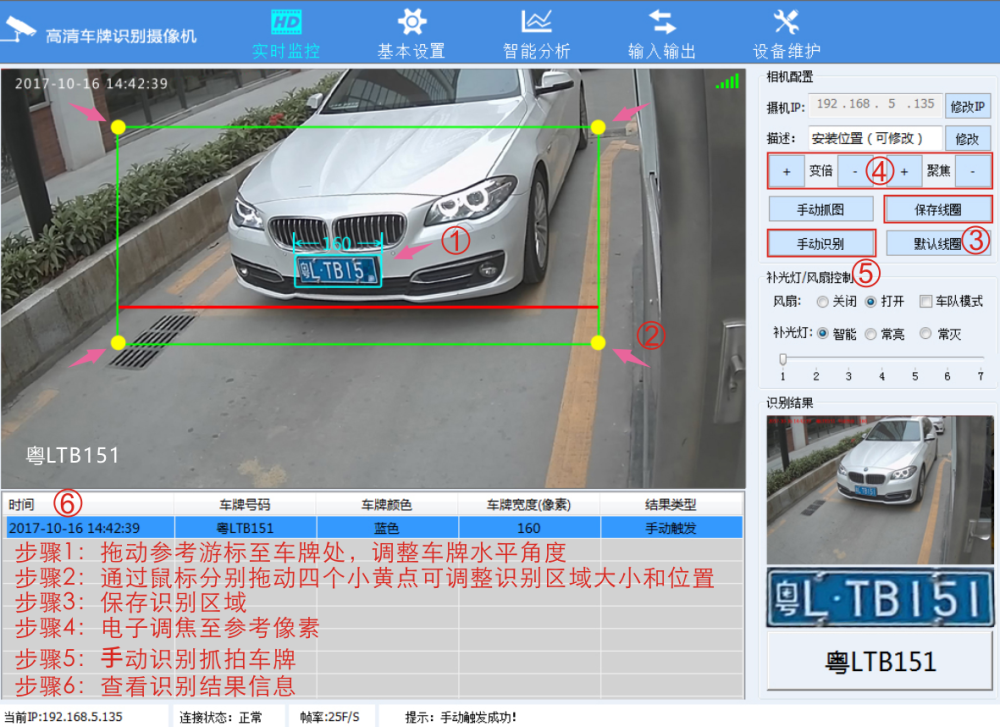

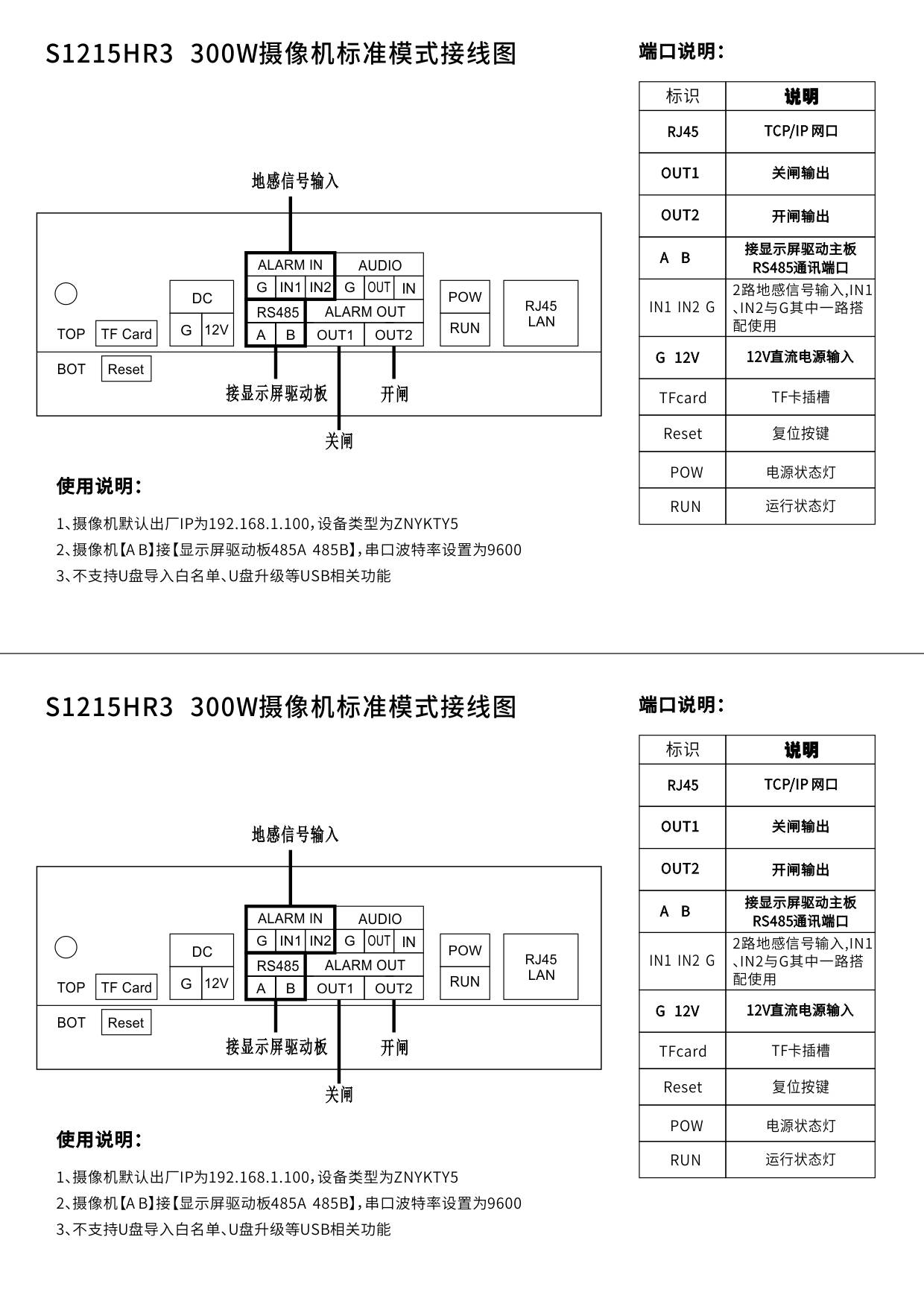

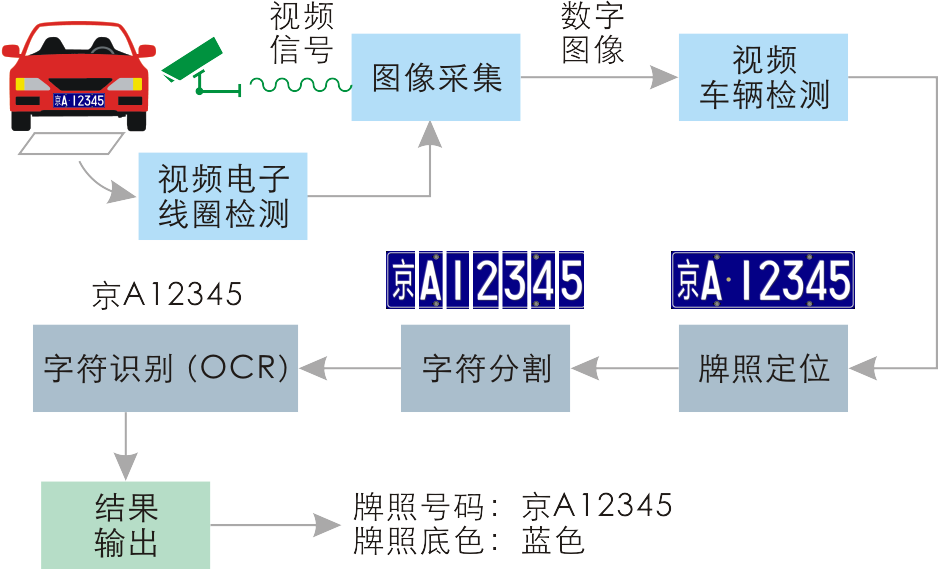

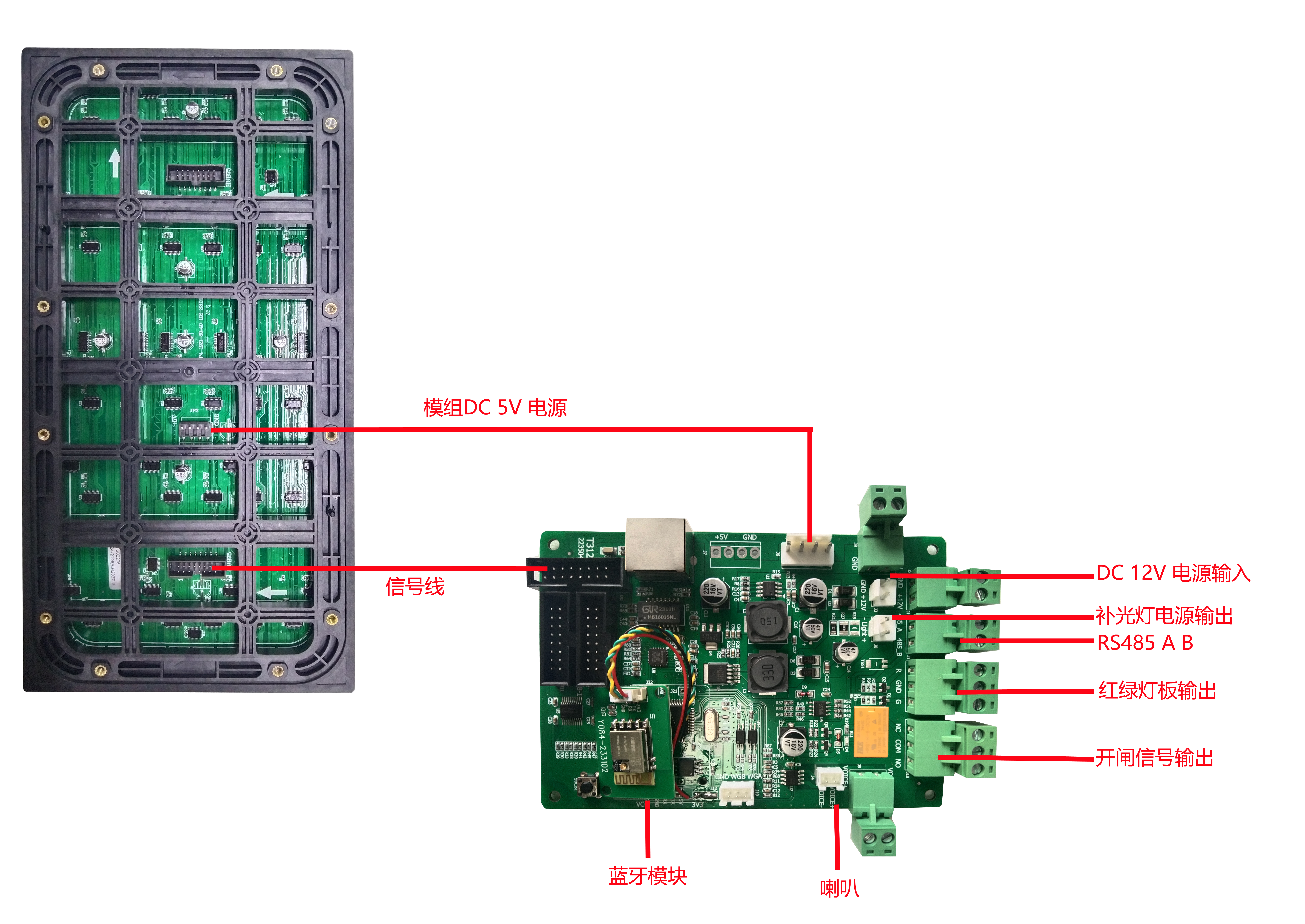

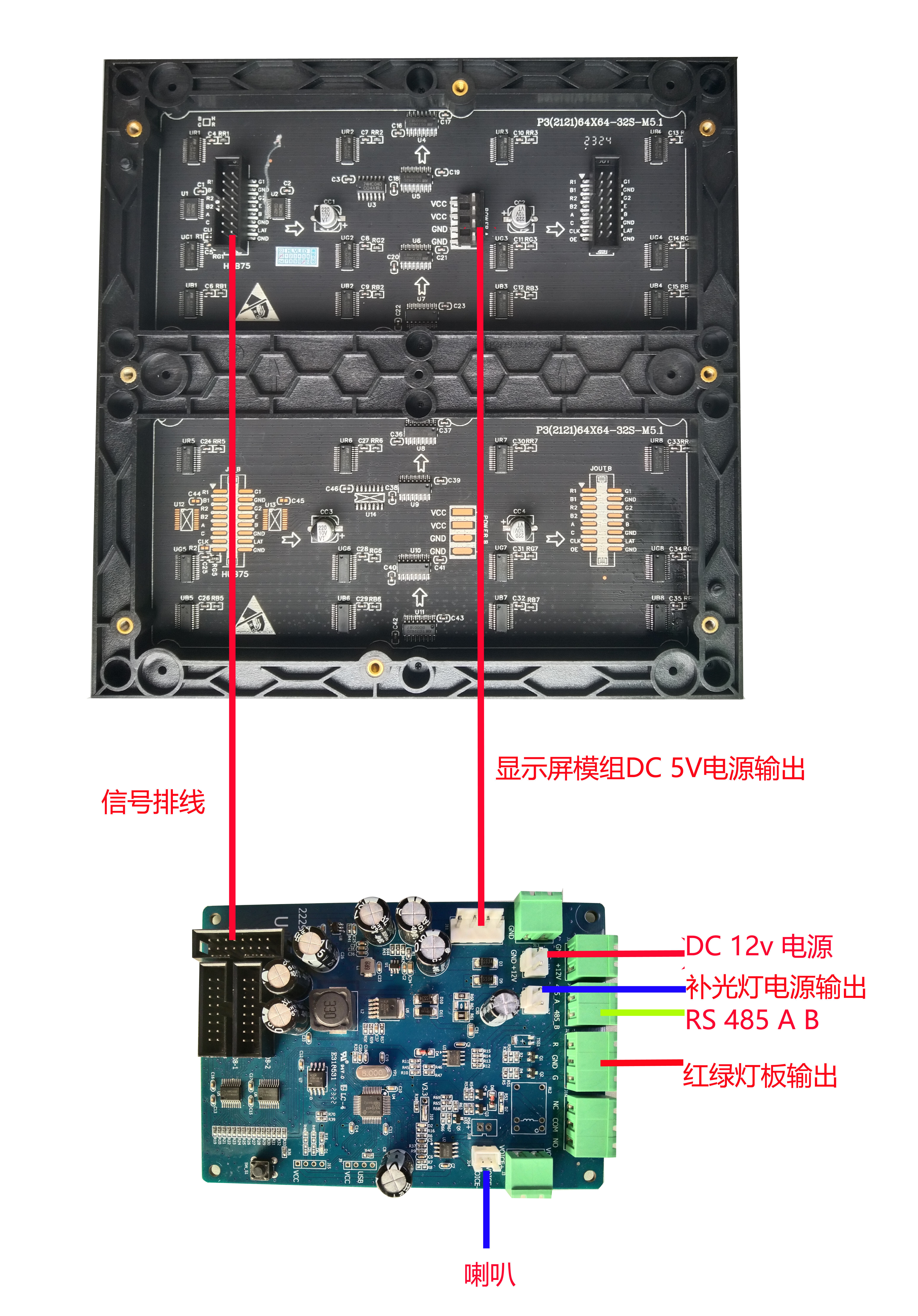

高清车牌识别一体机 **调试指南(通用版)** **目录** 前言 3 安全使用注意事项 3 安装和维修人员的要求 4 一、 设备安装位置示意图 1 1\.1设备安装位置示意图 1 1\.2设备接线说明 1 1\.2\.1相机接线说明 2 1\.2\.2显示屏接线说明 7 (1)S017K/S017H显示屏驱动卡(LED显示屏) 7 (2)S017U显示屏驱动卡(LED显示屏) 9 (3)T312显示屏驱动卡(LED显示屏) 11 (4)T120主板显示屏(LCD显示屏) 13 二、 系统调试说明 14 2\.1相机调试说明(06系列) 14 1、车牌识别原理示意图 14 2、车牌识别安装参考 15 3、调试模板 16 4、登录摄像机 16 5、车牌像素调整 17 6、夜间补光灯调节 18 # 前言 本说明书内容的目的是确保用户通过本手册能够正确安装调试产品,以避免操作中的危险或财产损失。在使用此产品之前,请认真阅读安装调试手册并妥善保存以备日后参考。 ### 安全使用注意事项 ●本产品应由专业的工程施工队伍进行安装和调试,以确保你的正常使用; ●安装使用过程中,必须严格遵守国家和使用地区的各项电气安全规定。 ●电源线同网线、信号线要分别穿管; ●交流220V电源由管理中心供至各岗亭,在某些情况下交流220V电源也可就近接取,但应符合相关规范; ●请不要将多个设备连接至同一电源适配器。 ●在接线、拆装等操作时请一定要将电源断开,切勿带电操作。 ●为了避免热量积蓄,请保持设备周边通风流畅。 ●按说明书正确安装完毕,应先确保整个系统的接线正确无误,方可接通电源; ●设备实际安装高度和角度需参考抓拍图像是否完全识别车牌信息而定。 ● 如果设备出现冒烟现象,产生异味,或发出杂音,请立即关掉电源并且将电源线拔掉,及时与技术服务人员联系。 ●如果设备工作不正常,请联系服务中心,不要以任何方式拆卸或修改设备。(对未经认可的修改或维修导致的问题,本公司不承担任何责任。) ### 安装和维修人员的要求 ●具有停车系统及组成部分的基础知识和安装技能。 ●具备基本网络安全知识及技能,并能够读懂本手册内容。 ●具有低压布线和低压电子线路接线的基础知识和操作技能。 # 设备安装位置示意图 ## 1\.1设备安装位置示意图  ## 1\.2设备接线说明 车牌识别一体机接线说明: (1)设备需要接220V交流电线(接至空气开关); (2)摄像机需要接1根网线接到交换机与电脑组成局域网; (3)摄像机需要接四根信号线到道闸主板控制道闸开关; (4)摄像机如果使用压地感触发抓拍方式进行识别,需接两个信号线到抓拍地感获取地感信号; (5)LCD液晶屏类型显示屏的一体机需要接1根网线接到交换机与电脑组成局域网;(LED显示屏不需要) ### 1\.2\.1相机接线说明 1. **06系列相机接线图** **1、计费工作模式接线图:**  使用说明: 1、摄像机【授控485 A2 B2】接【显示屏驱动板485A 485B】,串口2波特率设置为9600 2、标红字体端口为当前使用模式的必用端口 3、摄像机具备两种工作应用模式,由上位机软件根据使用配置智能切换工作模式 4、摄像机默认IP为:192\.168\.168\.188 设备类型为:ZNYKTY6 **2、标准工作模式接线图:**  使用说明: 1、摄像机【输出485 A1 B1】接【控制板 A B】,串口1波特率设置为4800 2、标红字体的端口为当前使用模式的必用端口 3、摄像机具备两种工作应用模式,由上位机软件根据使用配置智能切换工作模式 4、摄像机默认IP为:192\.168\.168\.188 设备类型为:ZNYKTY6 1. **Z36FD相机接线图** **** 1. **Z35HR相机接线图** **** 1. **S1215HR相机接线图** **** 1. **S1215HR3相机接线图** **** ### 1\.2\.2显示屏接线说明 #### (1)S017K/S017H显示屏驱动卡(LED显示屏)  1、驱动主板有两路喇叭输出端口,接其中一路端口即可。 2、通讯排线需根据显示屏模组的箭头方向,插入通讯排线。 3、显示屏模组供电为\+5V。 4、485A B端口接相机的485A B。 **注意:**两路喇叭输出端口不能短路,否则驱动板损坏  #### (2)S017U显示屏驱动卡(LED显示屏)  1、驱动主板有两路喇叭输出端口,接其中一路端口即可。 2、通讯排线需根据显示屏模组的箭头方向,插入通讯排线。 3、显示屏模组供电为\+5V。 4、485A B端口接相机的485A B。 **注意:**两路喇叭输出端口不能短路,否则驱动板损坏  #### (3)T312显示屏驱动卡(LED显示屏)  1、驱动主板有两路喇叭输出端口,接其中一路端口即可。 2、通讯排线需根据显示屏模组的箭头方向,插入通讯排线。 3、显示屏模组供电为\+5V。 4、485A B端口接相机的485A B。 **注意:**两路喇叭输出端口不能短路,否则驱动板损坏  #### (4)T120主板显示屏(LCD显示屏) **** 1、485A B端口接相机的485A B; 2、网口需要接1根网线接到交换机与电脑组成局域网; 3、无牌车弹二维码功能,需把地感端口接线到车辆检测器的输出端,接收地感信号。  # 系统调试说明 ## 2\.1相机调试说明(06系列) ### 1、车牌识别原理示意图  根据车牌识别原理的调试建议如下: 1、抓拍车牌与视频画面底部尽量平行; 2、抓拍的车牌像素大小适中; 3、车牌号成像清晰,车牌亮度合适。 ### 2、车牌识别安装参考 摄像机安装在安全岛道闸主机前靠近车道的一侧为佳,以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则,如下图示意:  将调试车辆停放在4 . 5米处调整场景与车牌像素,保证有效识别距离在3m以上,推荐4~6米,支持3~8米(配置的电动变焦镜头需调焦,配置的定焦镜头已调试好,无需调节),若需识别更长距离,需升级长焦距镜头,同时升高摄像机的安装高度。 提示:当车道识别距离不足的时,可以将摄像机置于道闸后方。 ### 3、调试模板  调试注意事项: 1、将车辆停在4\-4\.5米位置,调整摄像机,使得车牌在整个画面的中间偏下位置; 2、车牌的上边缘与整个画面的上边缘尽可能平行; 3、200万相机车牌的最佳识别像素是140\-160像素,300万相机车牌车牌的最佳识别像素是210\-240像素; 4、绿色四边形为识别区域,红色虚线为车牌识别触发检测线。为保障车牌识别率,绿色识别区域不可绘制过小; 5、摄像机视线不要太远,尽可能排除干扰。 ### 4、登录摄像机 推荐使用360浏览器或IE浏览器,如图输入摄像机出厂默认IP:192\.168\.168\.188,此时会提示“请先安装插件”,下载并安装此控件。安装成功后桌面会显示摄像机调试图标。   打开调试客户端,输入设备的IP地址、用户名、密码;(默认用户名:admin,密码:admin)同时,点击“放大镜”图标即可搜索局域网内所有摄像机设备。点击“确定”按钮即可进入摄像机调试界面。  ### 5、车牌像素调整  车牌像素调节: 1、拖动游标到车牌位置,通过电子调焦将车牌尺寸调整到游标160像素。 2、视频放大:先点击“变倍调节\+”几秒后再点击“聚焦调节\+”; 3、视频缩小:先点击“变倍调节\-”几秒后再点击“聚焦调节\-”; 4、点击“手动识别”摄像机会立刻触发一张车牌识别结果,通过查看车牌像素大小进一步调整车牌像素至合理的范围(参考像素为160) ### 6、夜间补光灯调节 摄像机内置的补光灯亮度一般设置为2\-3级左右即可,对于识别车牌距离超过6米以上,可增大补光灯亮度等级。对于内置补光灯等级设置不当造成的车牌过曝情况,会影响车牌识别准确率,此时应该降低摄像机的补光灯亮度。具体现象如下截图:  提示: 对于生活中存在不反光(老旧)车牌,或是荧光漆脱落车牌,该车牌在摄像机视频成像和普通车牌不一样,如果现场光线没有处理好,就会导致漏触发或识别错的情况,进而影响整体识别率。对于这种车牌的处理方法是将摄像机的外置补光灯安装到距离识别车牌1\-2米的地方,补光灯照射到触发区域的车牌处。进一步矫正车牌颜色至最佳车牌识别成像状态。
