T150 LCD屏一体机说明

**T150LCD屏一体机套件**

**产品规格书**

产品名称：LCD屏一体机套件

一、产品概述 3

二、产品图示 4

三、接口说明 8

四、接线示意图 9

五、产品特点 9

六、 规格参数 10

# 一、产品概述

LCD屏一体机套料核心部件是显示屏驱动主板，LCD显示屏、选配喇叭、时控补光灯等物料，并搭配高清车牌识别摄像机，实现对车辆身份的识别和管理。其中户外LCD显示屏，具备直观的人机交互信息显示；支持分时段控制语音播报，更具人性化。用户可根据套料相关规格灵活实现结构和外观适配，组装车牌识别一体机整机。

# 二、产品图示

![T150](/media/202606/20260623112113318846.png)

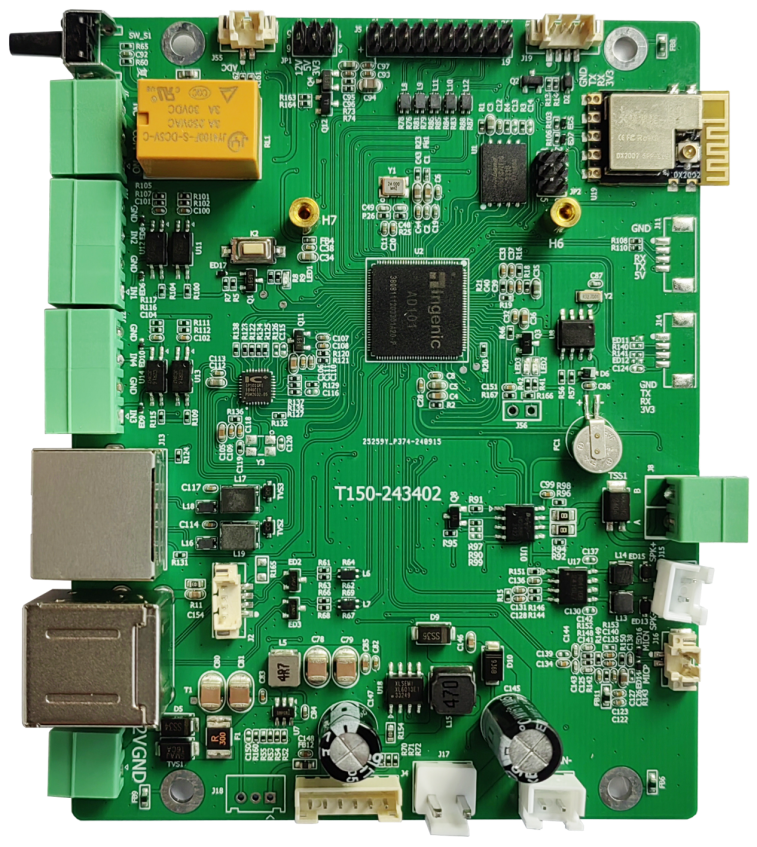

**T150主板（标配）**

![10.1寸屏](/media/202606/20260623112113417253.png)

**LCD显示屏（标配\-\-可选10\.1、18\.5或21\.5寸）**

![H1相机](/media/202606/20260623112113548469.png)

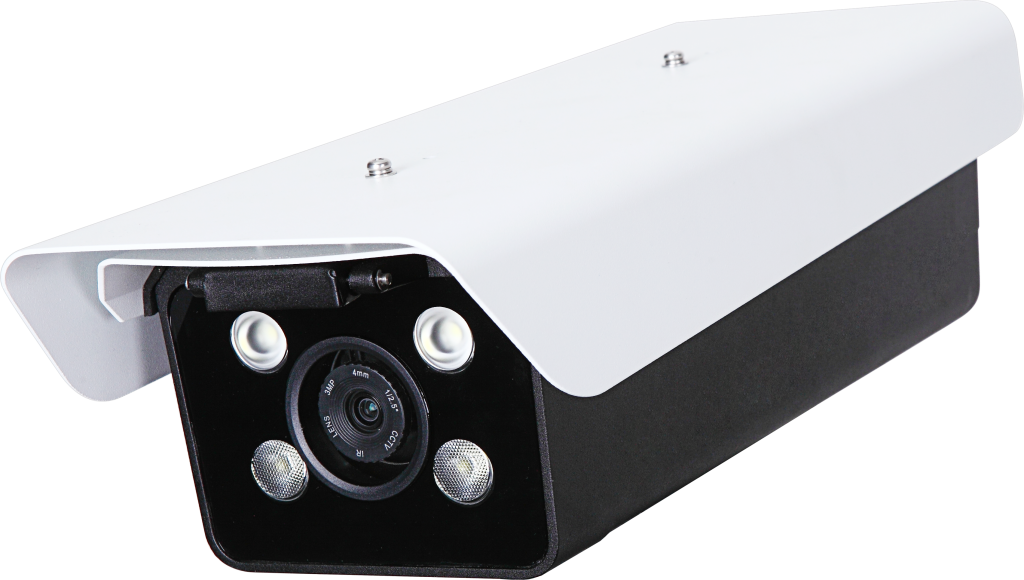

外置相机护罩

![Z36FD机芯-2](/media/202606/20260623112113624359.png)

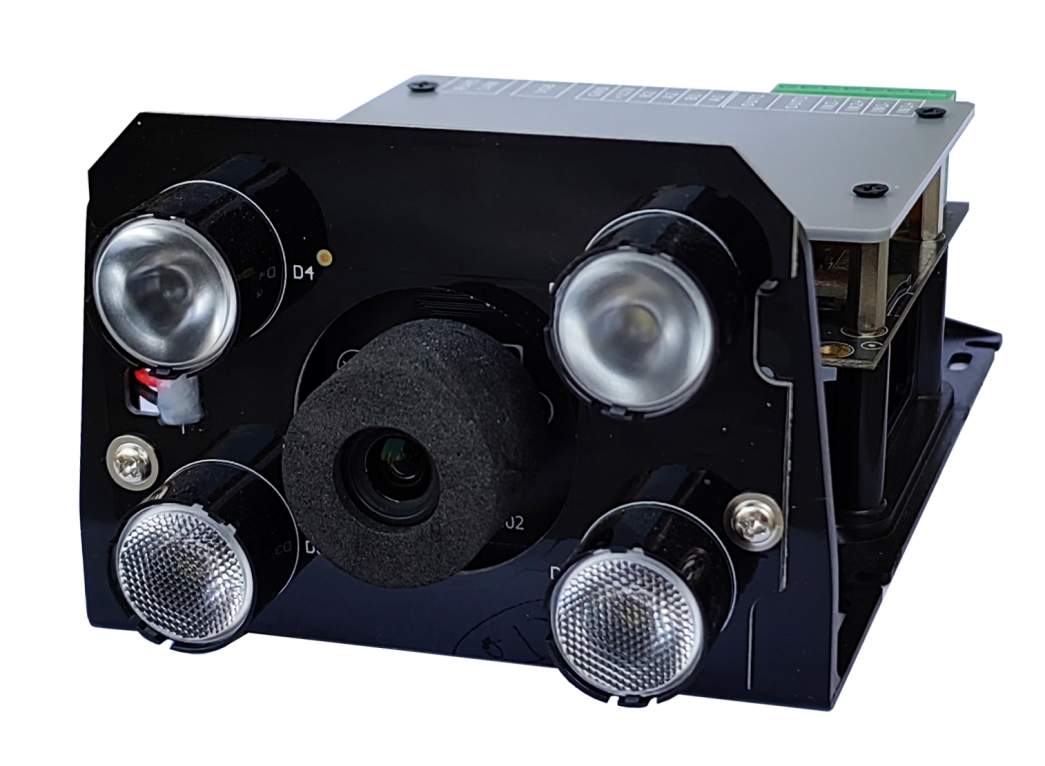

机芯

![3072_4096](/media/202606/20260623112113708179.png)

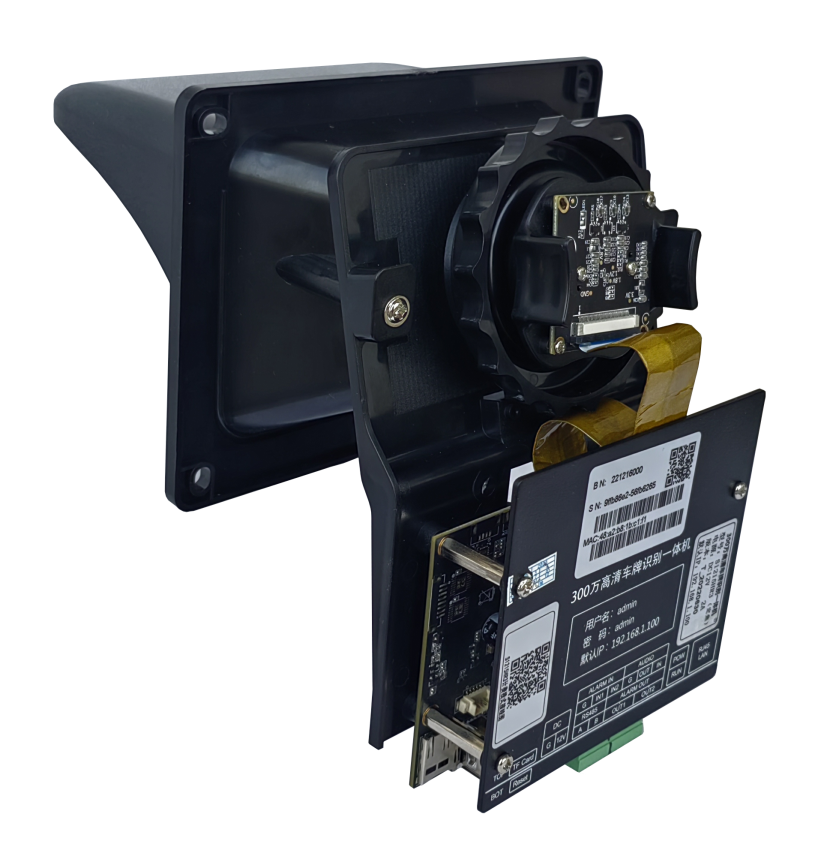

内凹相机组件

![防护罩2](/media/202606/20260623112113799356.png)

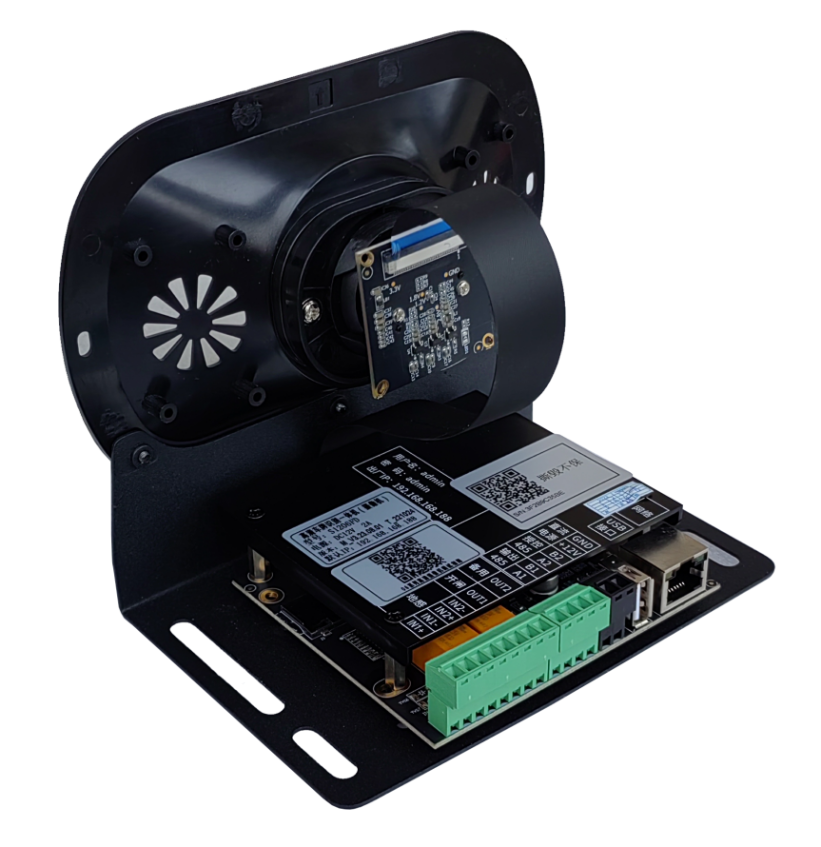

内置定焦相机组件

![智Ⅱ-S内置机芯](/media/202606/20260623112113882738.png)

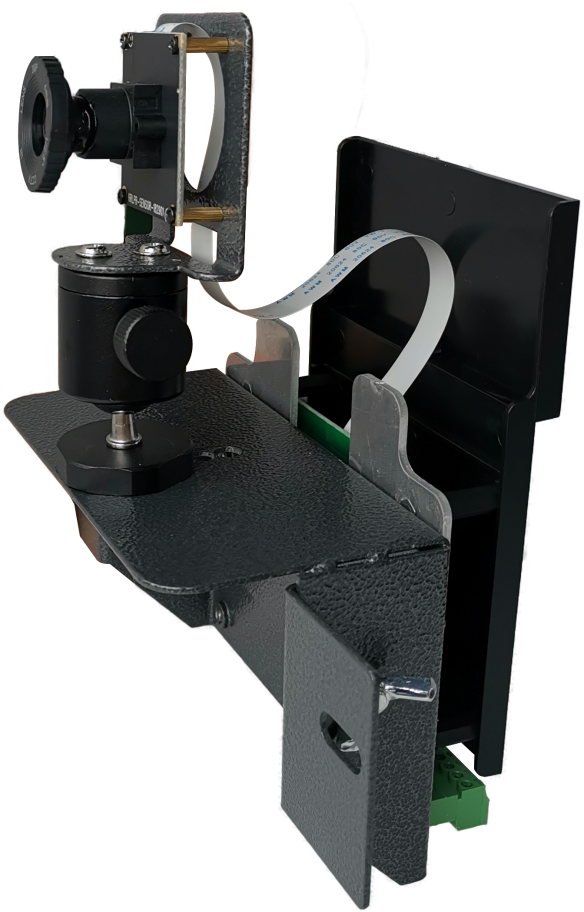

内置变焦相机组件

**高清相机（选配\-\-可选外置相机、内置定焦相机组件、内置变焦相机组件、内凹相机组件）**

![](/media/202606/20260623112113990954.png)

**喇叭（选配）**

# 三、接口说明

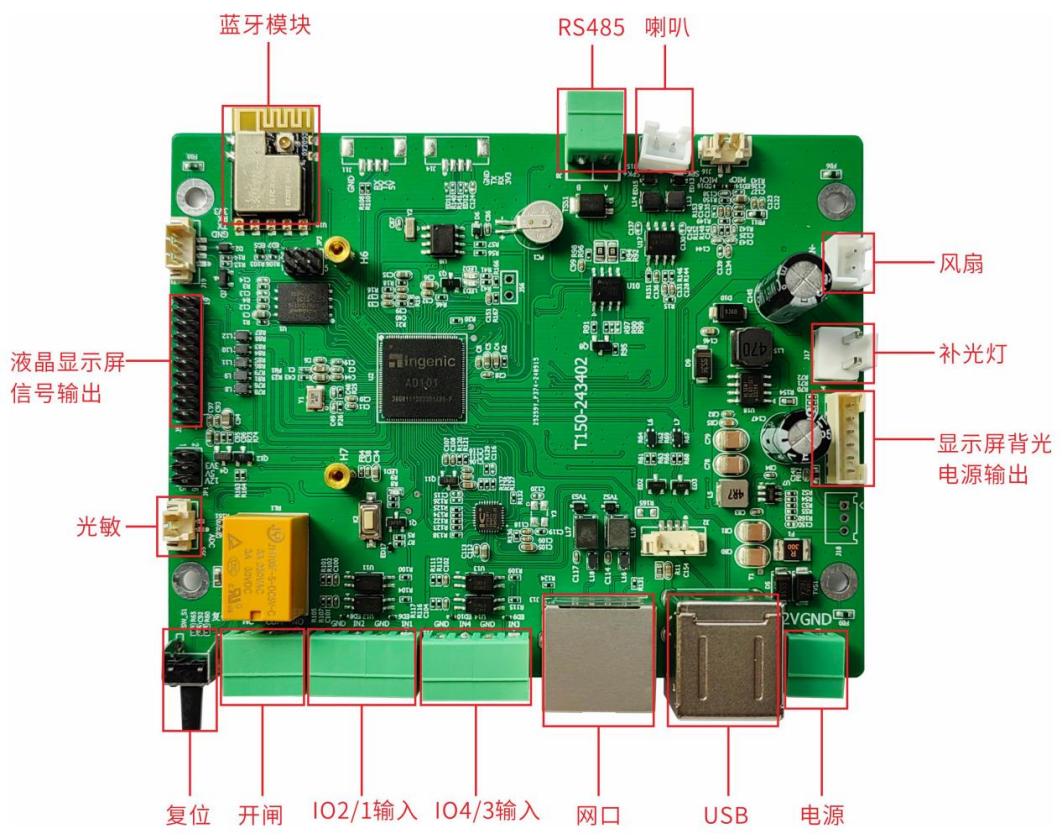

**显示屏驱动板端口说明：**

![T150端口](/media/202606/20260623112114247677.jpeg)

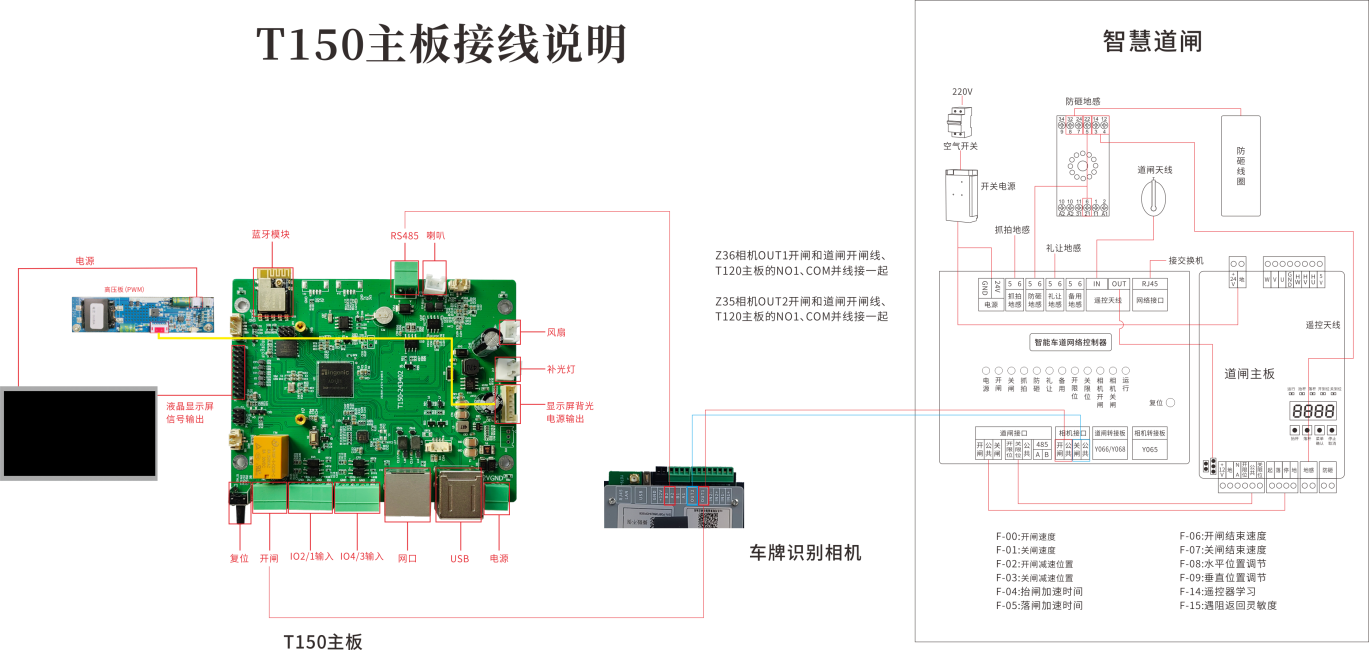

# 四、接线示意图

![T150接线图](/media/202606/20260623112114455080.png)

# 五、产品特点

➢ 国产双核处理器

➢ 兼容驱动多规格LCD屏

➢ 可接二维码读头/打印机等外设

➢ RJ45网络接口

➢ 文字/图片显示

➢ 万能/播音级语音

➢ 分时段音量等级

➢ 时控补光灯接口

➢ 蓝牙无网通行

➢ 对接协议开放

➢ IOT远程运维

➢ 小程序蓝牙调试

# 规格参数

| **显示屏驱动主板** | |
| --- | --- |
| CPU | XBurst2 双核，频率高达1\.4GHz |
| MCU | 内置700MHz RISC\-V协处理器 |
| 有线网络 | 1路网口 10/100Mbps |
| 显示屏接口 | LVDS |
| 通讯端口 | 1路RS485，支持485指令透传 |
| IO端口 | 1路继电器信号输出，1路红绿灯信号输出 |
| 喇叭接口 | 支持8Ω 10W规格喇叭 |
| 补光灯接口 | 12V补光灯输出 |
| 复位按钮 | 1个 |
| 工作电压 | DC 12V |
| 主板尺寸 | 110mm\*86mm（长\*宽） |
| 工作温度 | \-25℃～75℃ |
| LCD显示屏 | |
| 尺寸 | 10\.1寸 |
| 分辨率 | 1024×600 |
| 工作电压 | 3\.3V |
| 亮度 | 1000cd/m² |
| 尺寸 | 235(W) × 143(H) × 5\.0(D) mm |
| 温度 | 存贮 \-45℃ ～ \+70℃；工作 \-35℃ ～ \+60℃ |
| **喇叭（选配）** | |
| 直流电阻 | 7Ω±20% |
| 阻抗 | 8Ω±20% |
| 额定功率 | 10W |
| 最低共振频率 | 120±25Hz |
| 输出音压 | 100±3dB |
| 失真 | ≤5% |
| 工作温度 | \-25℃\~\+70℃ |
| 尺寸规格 | 78mm\*78mm\*50mm±0\.5 |

| **相机参数（选配）** | |
| --- | --- |
| CPU | 高性能嵌入式处理器 |
| 镜头及焦距 | 6mm定焦 |
| 补光灯 | LED补光灯单元，亮度可调；4颗灯珠，功耗≤4W |
| 车牌识别率 | ≥99\.8% |
| 适应车速 | 0\-40km/h |
| 识别角度 | 水平40，垂直40度 |
| 车牌识别类型 | 普通蓝牌、黄牌、警牌、新武警、新军牌、新使馆、民航、教练车、新能源、港澳进出大陆车牌、应急车牌 |
| 车牌识别特征 | 车牌号码、颜色、类型、宽度 |
| 输出结果 | 车辆特征图像、车牌图像、牌照号码、颜色、类型、通过时间 |
| 车牌防伪 | 支持 |
| 无牌车触发 | 支持无牌车视频触发 |
| 方向检测 | 支持定向车牌识别，可适用混合进出通道 |
| 车牌白名单 | 支持精准、智能模糊匹配白名单车牌规则 |
| 压缩输出码率 | 512Kbps\~4000Kbps |
| 帧率 | 1\~25帧,默认25帧（2304\*1296） |
| 压缩标准 | 视频H.264/图片JPEG |
| 图像设置 | 亮度/清晰度等可调 |
| 对接协议类型 | SDK、ONVIF、HTTP、RTSP、TCP、RS485 |
| HTTP推送 | 支持HTTP上传识别结果 |
| 电源输入 | DC12V |
| 电平输入 | 电平量输入（接地感、道闸关到位） |
| 继电器输出 | 开关量输出（接道闸开闸、关闸） |
| 网络接口 | 自适应RJ45网口 |
| RS485 | 2路 |
| 复位按钮 | 1个 |
| 指示灯 | 1颗电源指示灯，1颗运行指示灯 |
| 供电 | DC12V，可支持9\-15V |
| 功耗 | ≤10W |
| 温度 | \-20℃～70℃ |
| 静电 | 接触6KV,空气8KV |
