S017K横屏竖屏接线说明

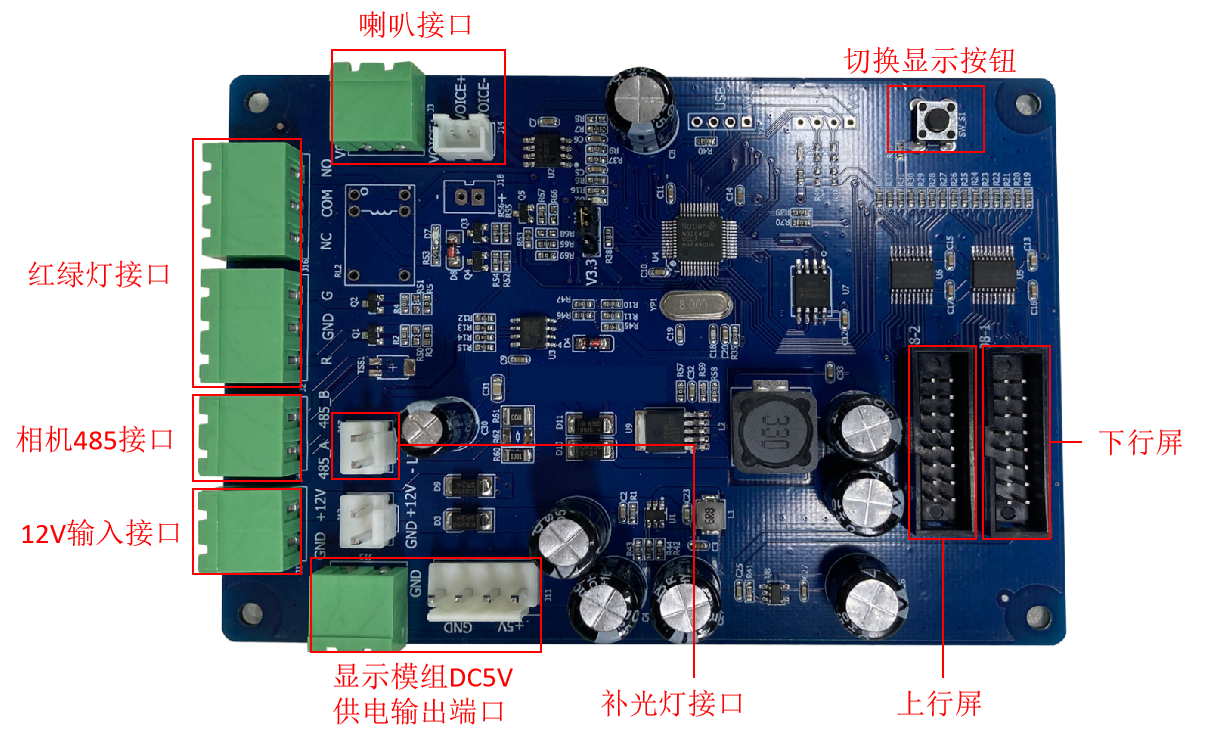

S017K竖屏接T08-2端口; S017K两行横屏接T08-2端口； S017K四行横屏，上行接T08-2端口，下行接T08-1端口 第一步：确认显示模式是否正确，可以按屏卡主板上的切换显示按钮（如下图位置）。 分横屏/竖屏显示。  第二步：四行横屏显示：上行屏、下行屏均要接到主板上。竖屏显示，主板上行屏接口接显示屏的第一块屏。
