XH1T1-PRO-LED无刷主板-快速使用说明

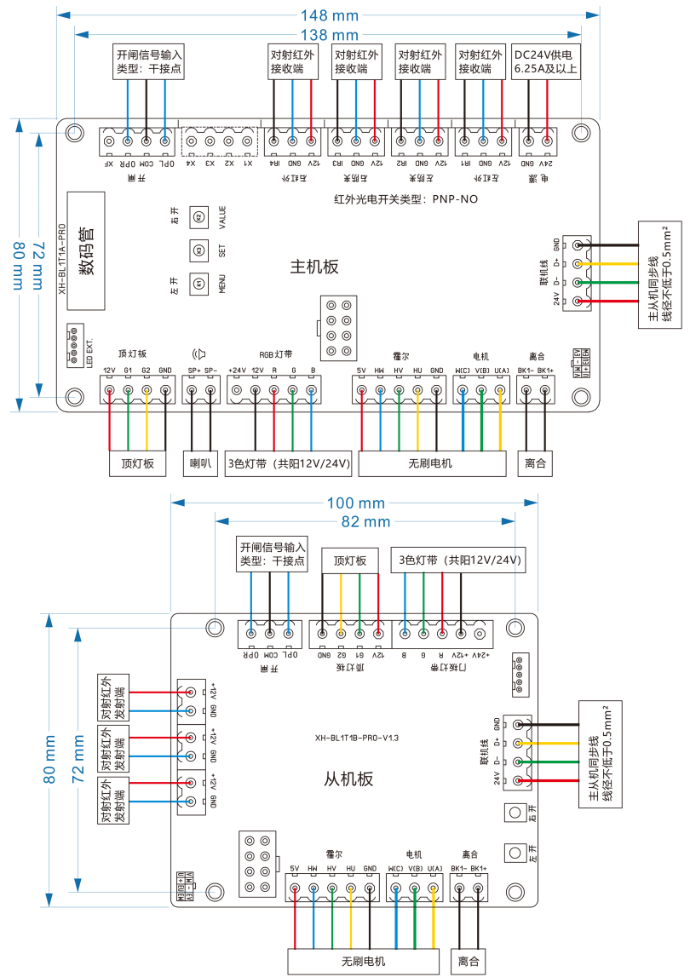

![](/media/202610/7995f23430c04614b8cc662c3c23d9a61541.png)

**摆闸/超市摆闸模式下门板到位调整方法**

1， 连续按下SET（中间按钮）5次，系统提示“请手动调整摆臂位置”并进入翼门（门板）调整模式。

2， 推动门板至目标位置停下，保持3秒不动，语音提示“嘟”一声或相应灯光闪烁一下，表示当前位置已采样完成。

\*系统会根据翼门所在的位置自动判别当前采样的位置为左到位、右到位或者零位。

3， 最后把门板推回中间对齐，保持不动10秒左右，系统会提示“设置完成，欢迎使用”并退出调整模式。

\*大部分情况下系统会自动获取合适的左到位和右到位，用户只需要调整零位，把翼门对齐后等待系统自动退出即可。

**翼闸模式下门板到位调整方法**

1，连续按下SET（中间按钮）5次，系统提示“请手动调整摆臂位置”并进入翼门（门板）调整模式。

2，主机板的“左开”和“右开”可控制主电机往复运动，从机板的“左开”和“右开”可控制从电机往复运动，通过按钮控制翼门运动至目标位置停下，保持3秒不动，语音提示“嘟”一声或相应灯光闪烁一下，表示当前位置已采样完成。

\*系统会根据翼门所在的位置自动判别当前采样的位置为左到位、右到位。

3，长按中间按钮2秒以上松开，程序会退出调整模式。

**参数设置**

1，长按SET（中间按钮）直到数码管闪烁，进入参数设置。

2，数码管第一，二位显示菜单，第三、四位显示数值，左开按钮设置菜单，右开按钮设置数值。

3，长按2秒左右，数码管停止闪烁，菜单数值保存成功。

![](/media/202610/7c0c0ebc544447399c939424c16a44102456.png)

如上图，表示当前菜单为“开闸方式”，参数02表示“左红外自由通行**”**

![](/media/202610/90189cfc5cc04988bc97aa06b51c27cf4209.png)
**故障提示及排除**

| 数码管提示 | 故障        | 原因及解决方案            |
|-------|-----------|--------------------|
| E010  | 检测不到主电机   | 霍尔线序错误或接触不良        |
| E020  | 检测不到从电机   | 霍尔线序错误或接触不良        |
| E030  | 主电机到位自检异常 | 机芯打滑               |
| E040  | 从电机到位自检异常 | 机芯打滑               |
| E050  | 主电机行程不足   | 机芯卡滞，电机动力线序错误或接触不良 |
| E060  | 从电机行程不足   | 机芯卡滞，电机动力线序错误或接触不良 |
| E080  | 主从机通讯异常   | 检查同步线的线序和接触情况      |
| E090  | 主机板电压不足   | 检测电源及其接线情况         |
| E0C0  | 从机板电压不足   | 检测同步线及其接线情况        |
