全自动三辊闸快速使用说明

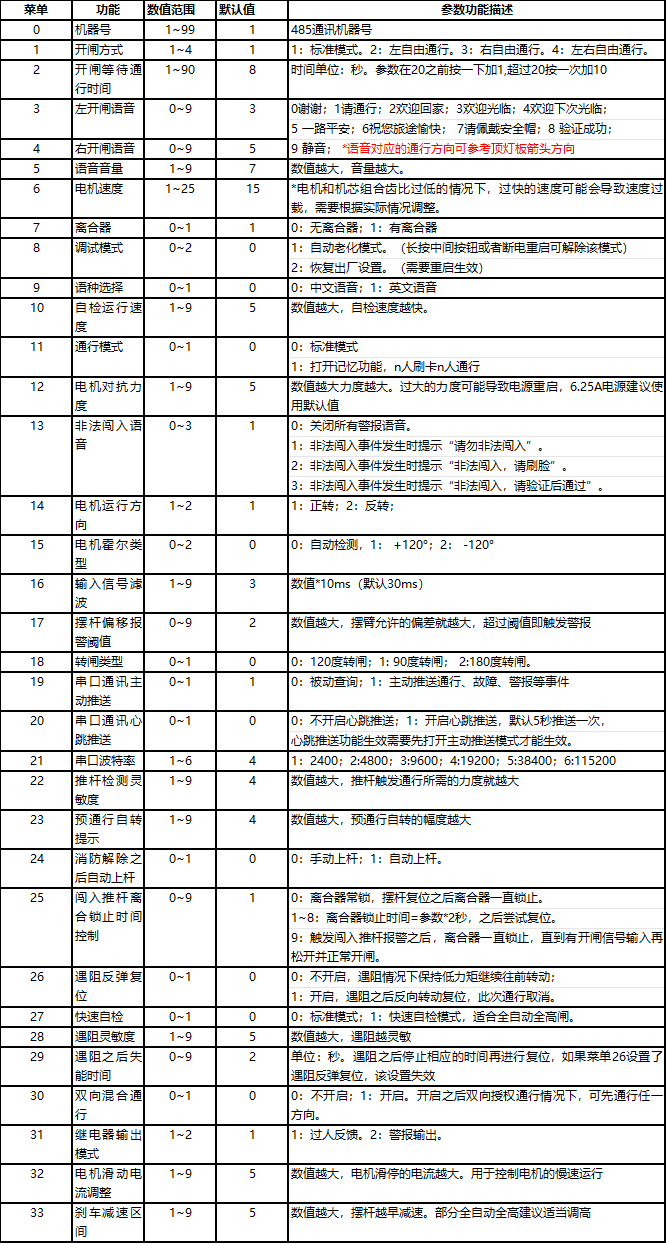

 **摆杆位置调整方法** 1， 连续按下SET（中间按钮）5次，系统提示“请手动调整摆臂位置”并进入调整模式。 2， 推动摆臂至目标位置停下，保持3秒不动，语音提示“嘟”一声或相应灯光闪烁一下，表示当前位置已采样完成。 3， 保持不动10秒左右，系统会提示“设置完成，欢迎使用”并退出调整模式。 **参数设置** 1，长按SET（中间按钮）直到数码管闪烁，进入参数设置。 2，数码管第一，二位显示菜单，第三、四位显示数值，左开按钮设置菜单，右开按钮设置数值。 3，长按2秒左右，数码管停止闪烁，菜单数值保存成功。  如上图，表示当前菜单为“开闸方式”，参数02表示“左自由通行**”**  **故障提示及排除** | 数码管提示 | 故障 | 原因及解决方案 | |-------|--------|---------------------------------------------------| | E010 | 检测不到电机 | 霍尔线或者电机线错接，电机霍尔故障 | | E030 | 检测不到限位 | 电机不转或者限位故障，注意限位的电平类型是否匹配，NPN或者PNP类型，也可能是自检转速太慢导致。 | | E050 | 自检过程异常 | 霍尔相或者电机相的顺序错接，电机故障，机芯打滑或卡滞，也可能是自检转速太慢导致。 | | E090 | 电压不足 | 检查电源输入 |
