车牌相机安装及角度调试指引手册

# 前言

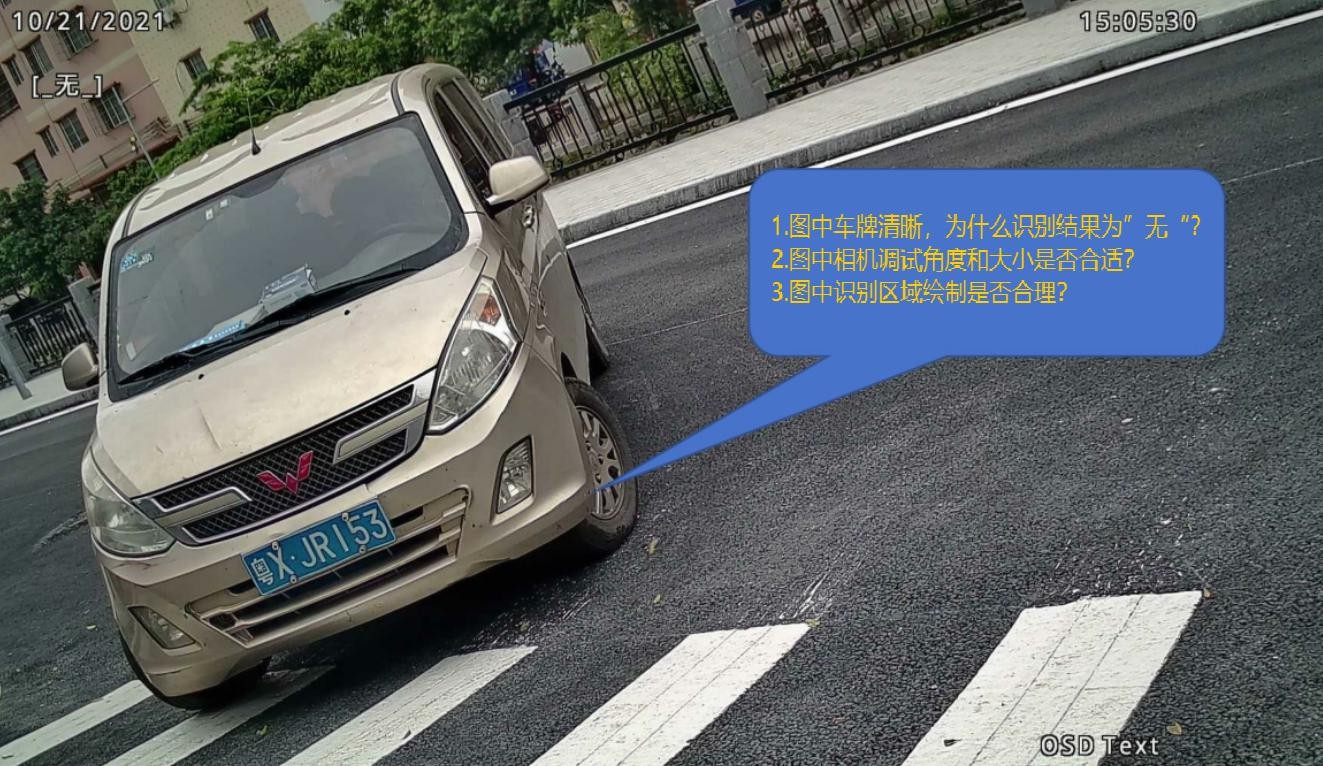

本文将通过下图教您如何从抓拍图片判断安装位置是否标准，请带着问题阅读。

![](/media/202607/20260724144546963276.jpeg)

# 一、现场安装示意图

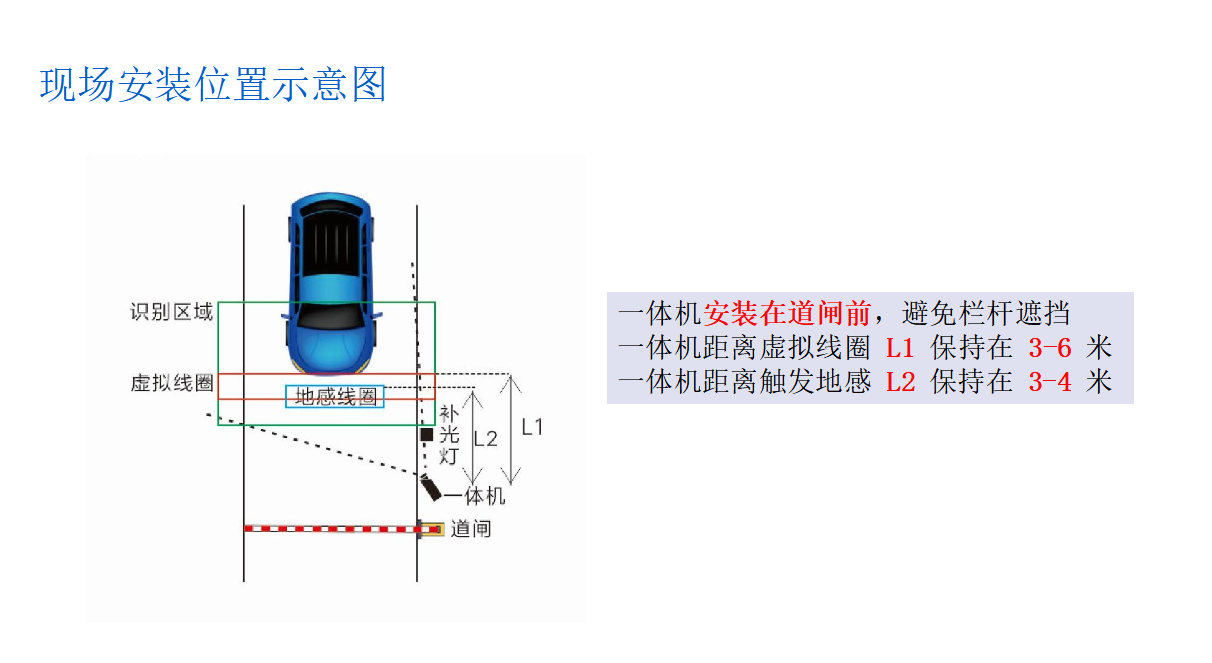

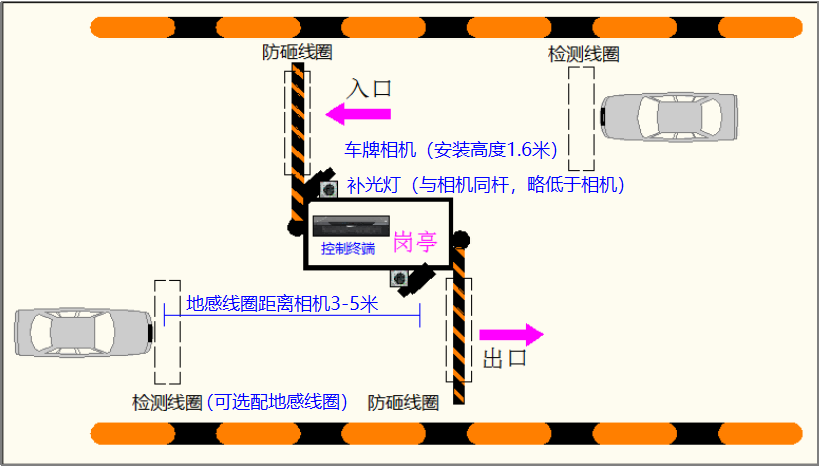

## 相机推荐安装距离是多少？
![](/media/202607/c6fd7c5027cb40feba2d81e6e571c9804303.png)

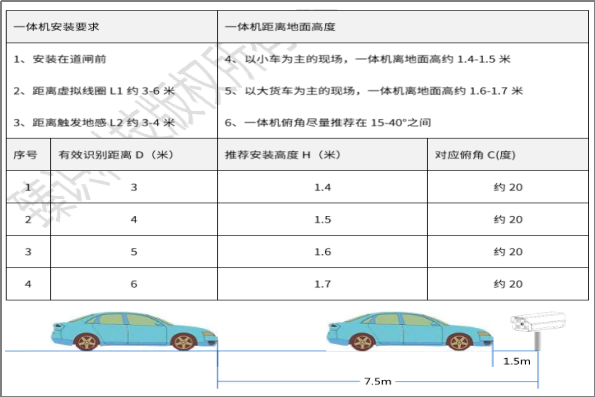

安装要求参数：
![](/media/202607/012065a263834e998cfde8e33a8153235104.png)

# 二、常见调试效果分析
## 错误效果示例

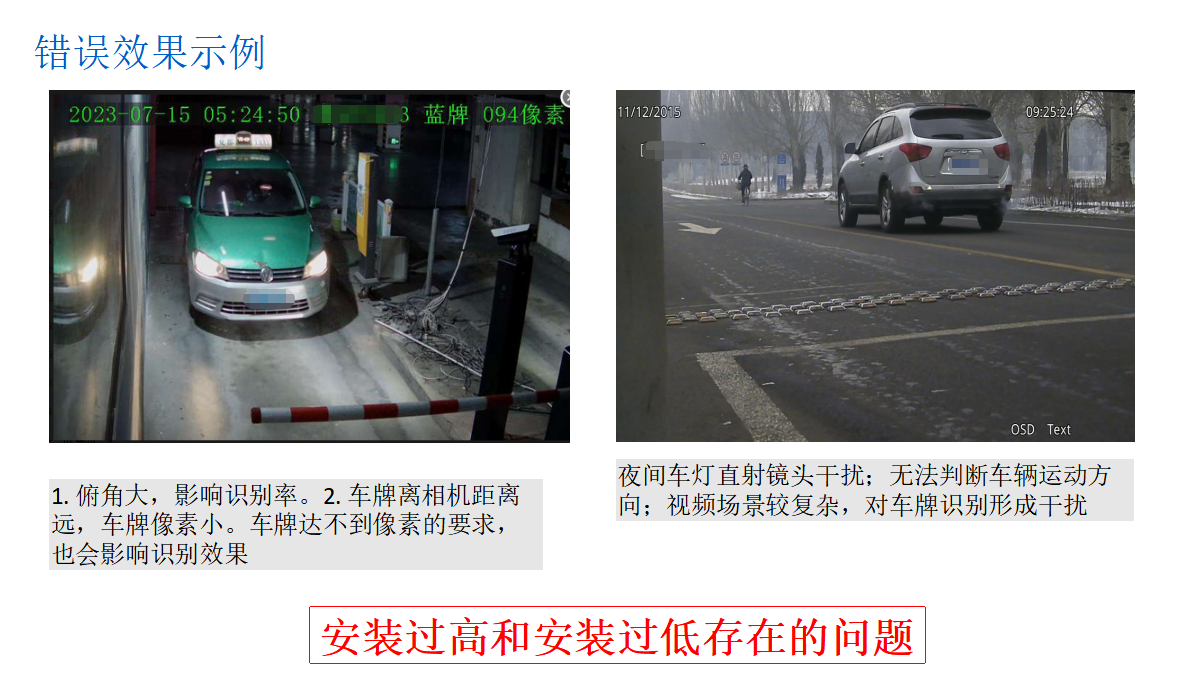

### 1：摄像机安装高度过高或过低，影响识别率

| 存在问题 | 设备安装过高 | 设备安装过低 |
| --- | --- | --- |
| 原因分析 | 1. 俯角过大，车牌不正对镜头； 2. 车牌离相机距离远，车牌像素小。 | 1. 视角过于水平，容易受到补光灯或太阳光线的干扰； 2. 无法判断车辆运动方向； 3. 车牌离相机距离远，车牌像素小。 |

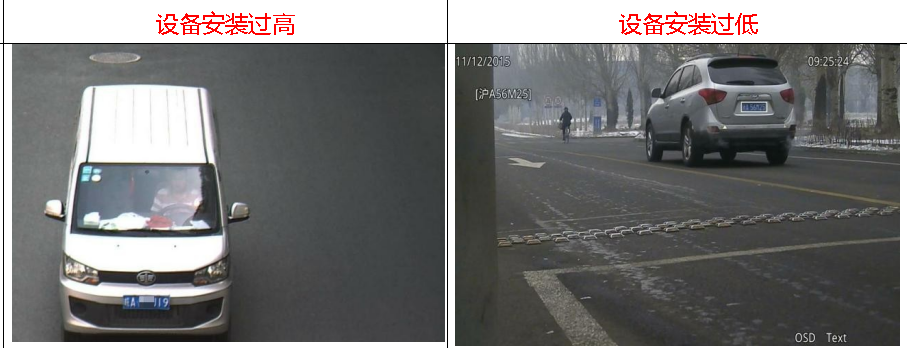

**案例图片：**
![](/media/202607/901be401ddd54ad08129543b5183c0224267.png)

### 2：调试时摄像机镜头压得过低或抬得过高，影响识别

| 存在问题 | 镜头压得过低，识别区域太近 | 相机镜头抬得过高，识别区域太远 |
| --- | --- | --- |
| 原因分析 | 1. 镜头压得太低，会影响底盘高的车辆识别，且车辆需开得特别贴近闸杆才能进入触发区域。 | 1. 镜头抬得过高，容易误识别到过路车辆； 2. 在远距离触发时，车牌像素过小，相似字符可能会识别错误。 |

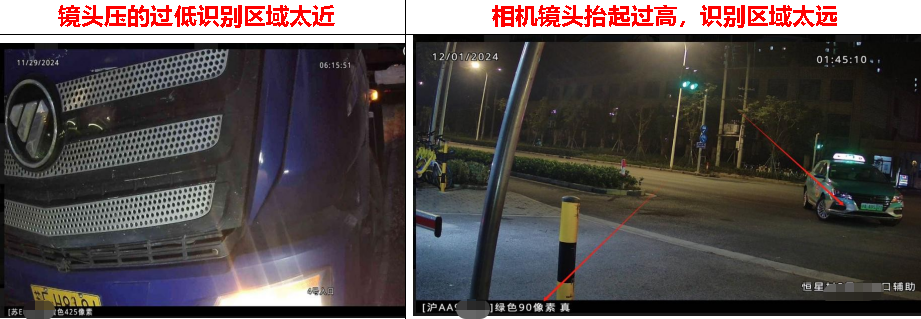

**案例图片：**
![](/media/202607/45b3fa728aea422289c050a5660980da9007.png)

### 3：摄像机安装倾斜角度过大，影响识别率

| 存在问题 | 前后倾斜角度过大 | 上下水平夹角过大 |
| --- | --- | --- |
| 原因分析 | 1. 前后倾斜角度过大，导致远端车牌部分字符尺寸不清晰； 2. 识别区域调整过前，车牌像素过小影响字符识别。 | 1. 上下水平夹角过大，车牌左右上角的连线与水平线夹角过大，导致算法框选车牌时区域不完整； 2. 夜间识别时无法有效补光，影响识别。 |

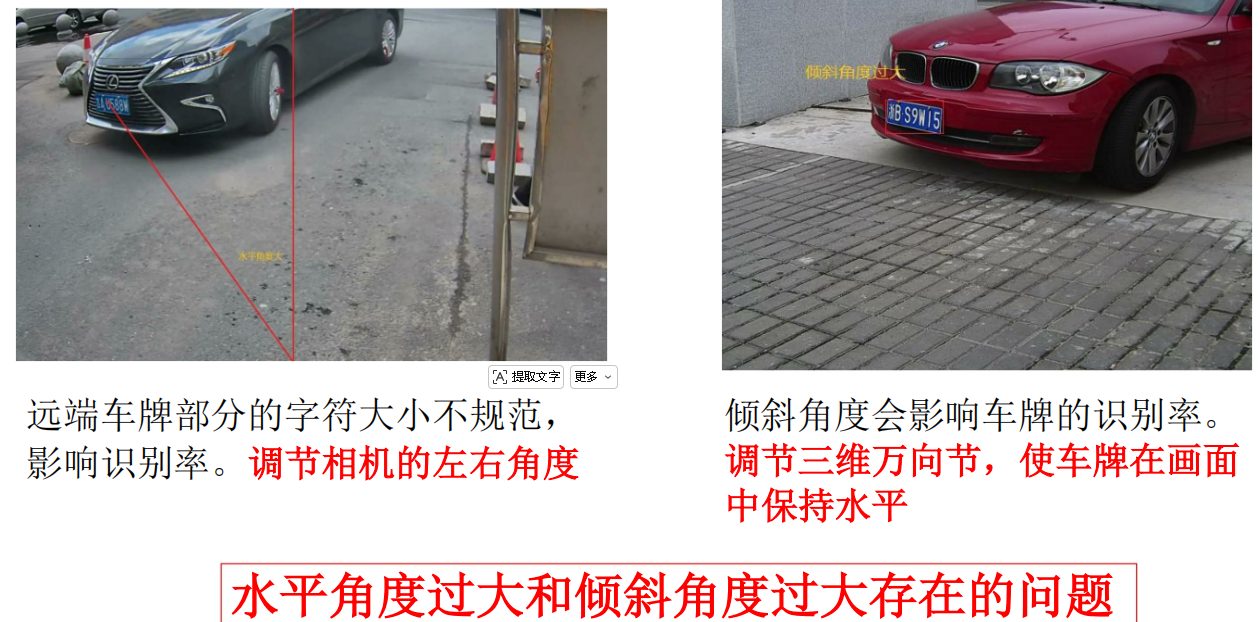

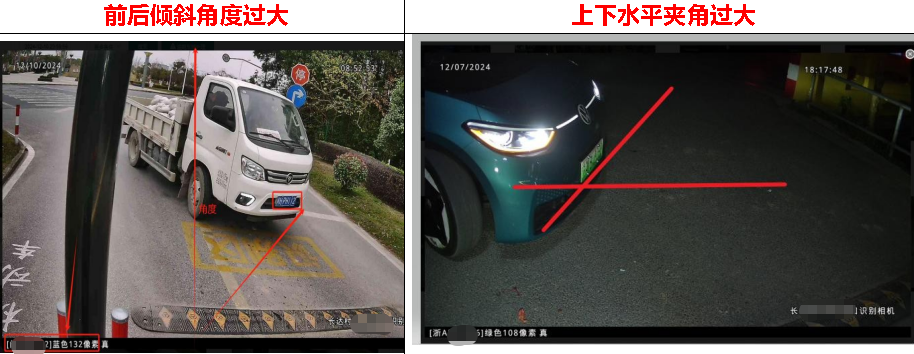

**案例图片（分别为前后倾斜过大与上下水平夹角过大）：**
![](/media/202607/7936b98d2cdb49b0a5a9a93ca1a67f746473.png)
![](/media/202607/9be62df0bb2f4e6181e38008cef648fa5242.png)

## 正确效果示例

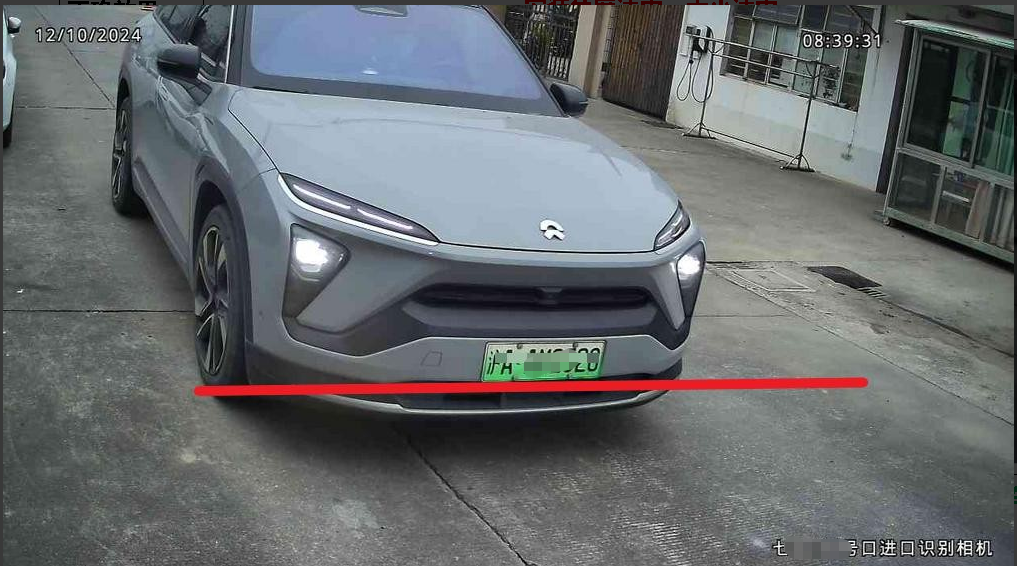

### 安装角度适中，大小适中

| 项目 | 说明 |
| --- | --- |
| 正确效果特征 | 安装角度适中，大小适中 |
| 原因分析 | 安装前后倾斜、上下夹角等角度适中；车牌像素大小和画面比例适中，有利于车牌识别率的提升。 |
| 案例图片 | 见下图 |

![](/media/202607/0be24caa71cd4edd9e36a658a39b954c4975.png)

# 三、相机调试要求
## 抓拍角度要求

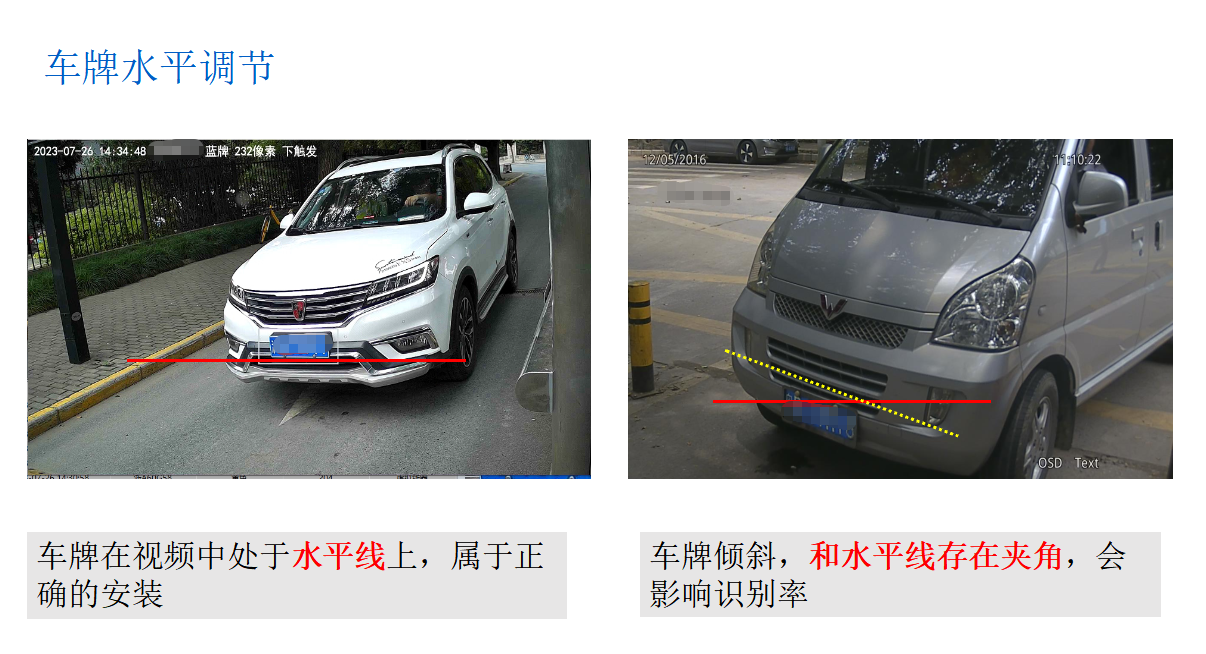

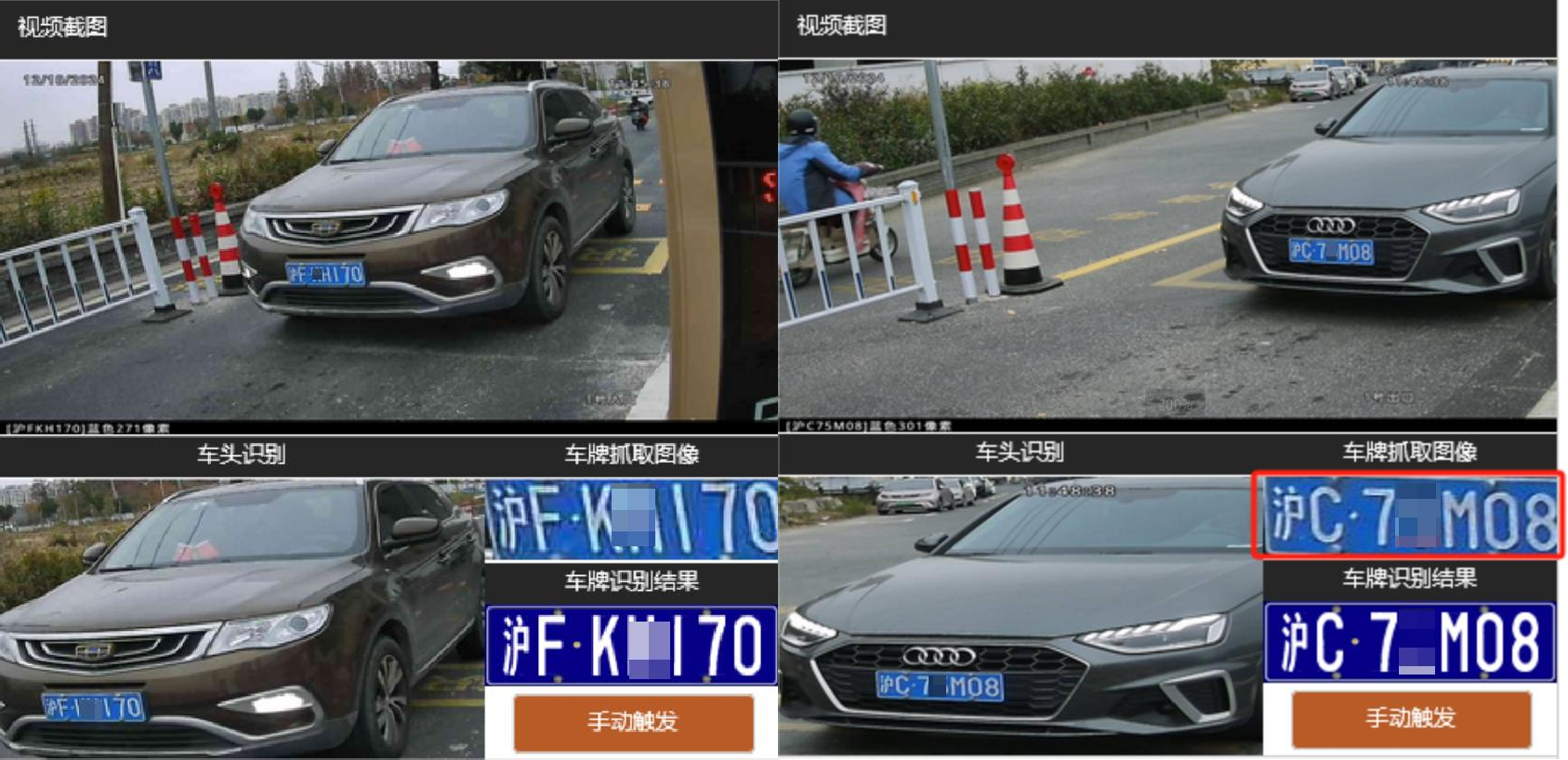

摄像机调试时应尽量将角度摆正，避免出现错误示例中前后倾斜角度过大、上下水平夹角过大等情况。车牌越正，识别率越高。以下为调试较好的现场案例展示：

![](/media/202607/20260724144547647697.png)

## 车牌大小要求

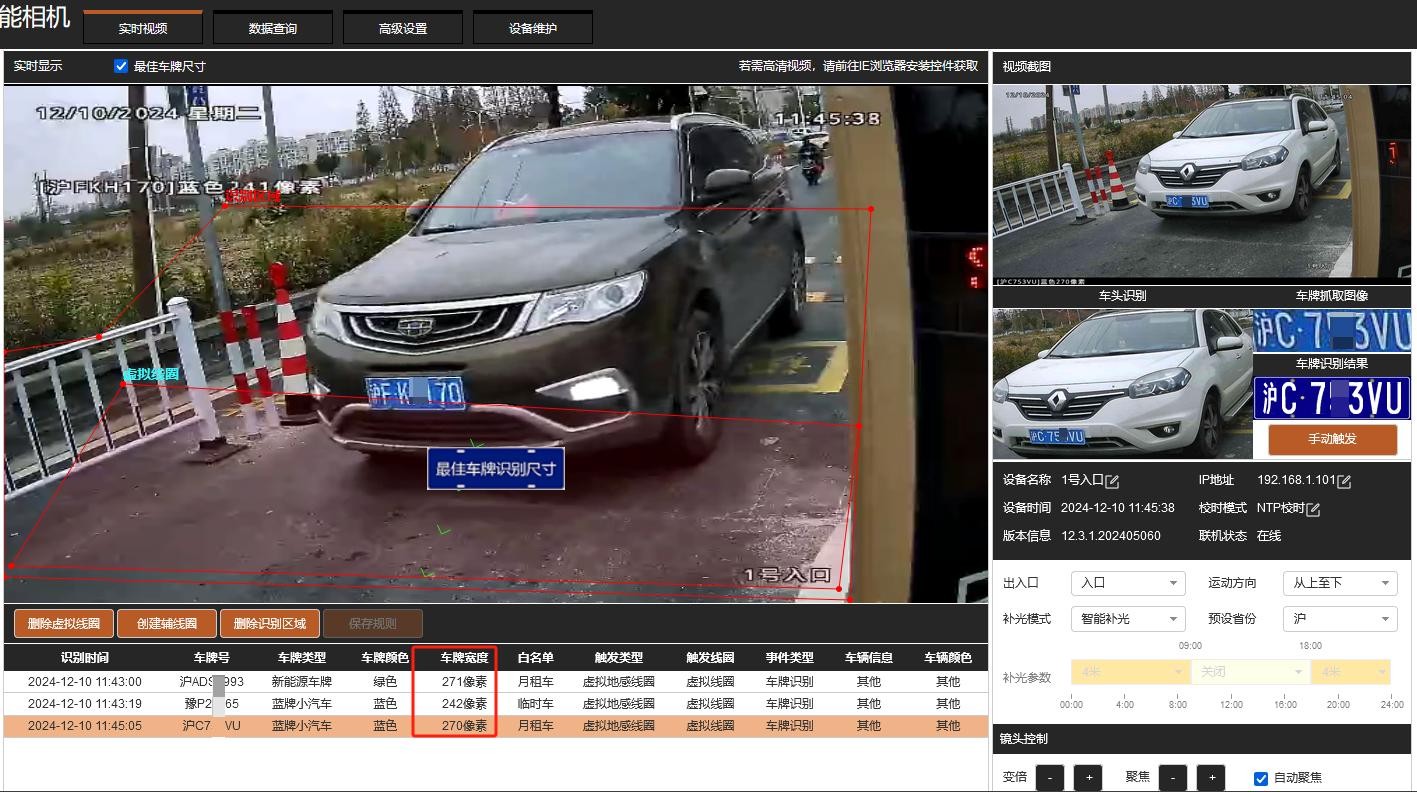

摄像机调试时，车牌像素大小尽量控制在200-300之间，最佳值为240像素。车牌像素过小或过大均会影响字符识别。

![](/media/202607/20260724144547717427.jpeg)

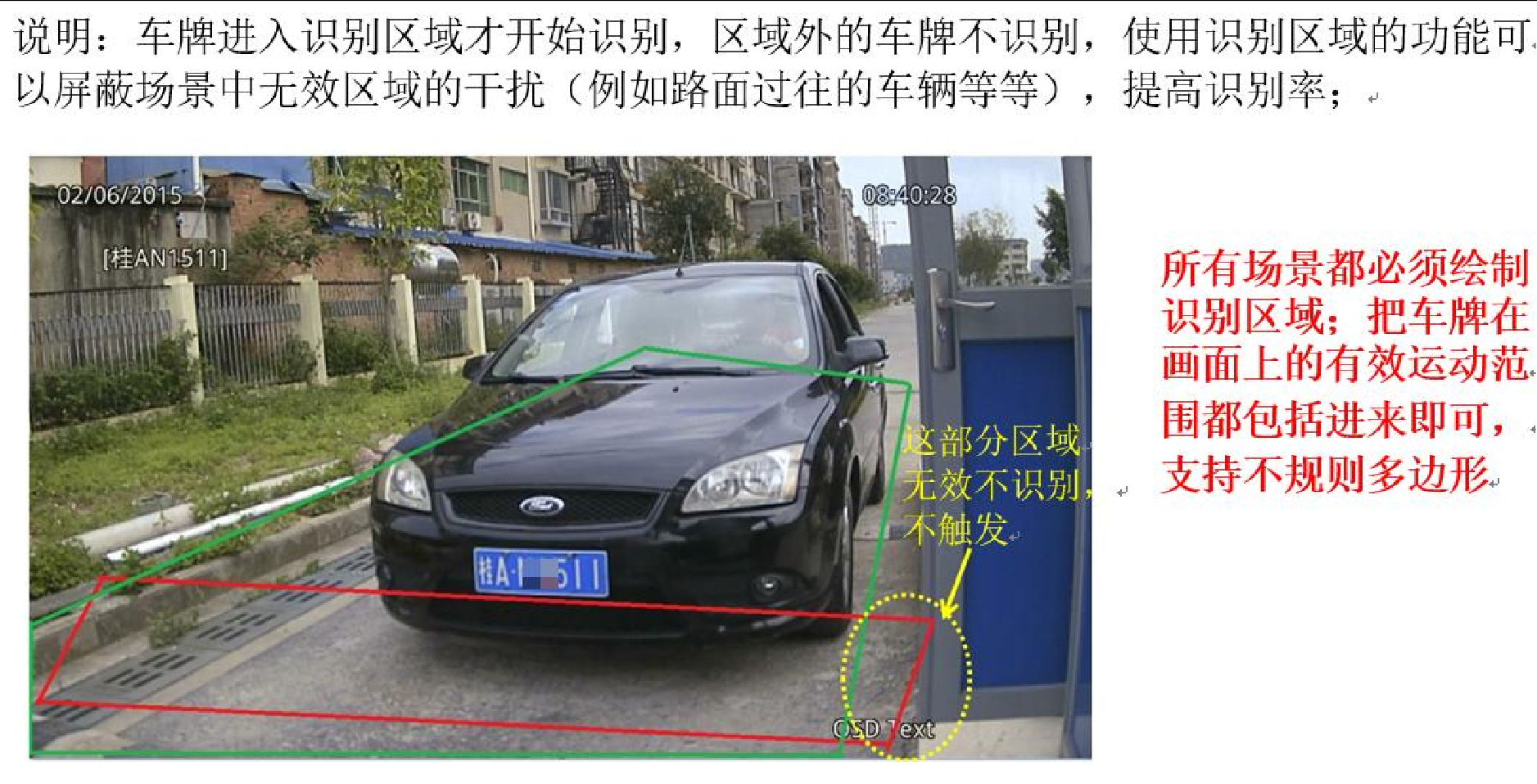

## 识别区域绘制

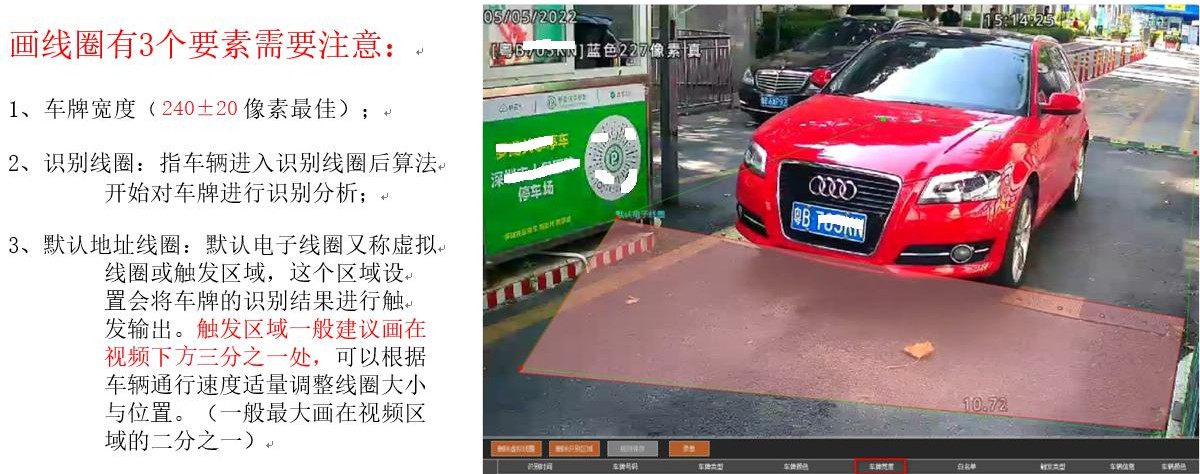

**![](/media/202607/20260724144547798050.jpeg)**

![](/media/202607/20260724144547864326.png)

# 四、典型应用场景分析

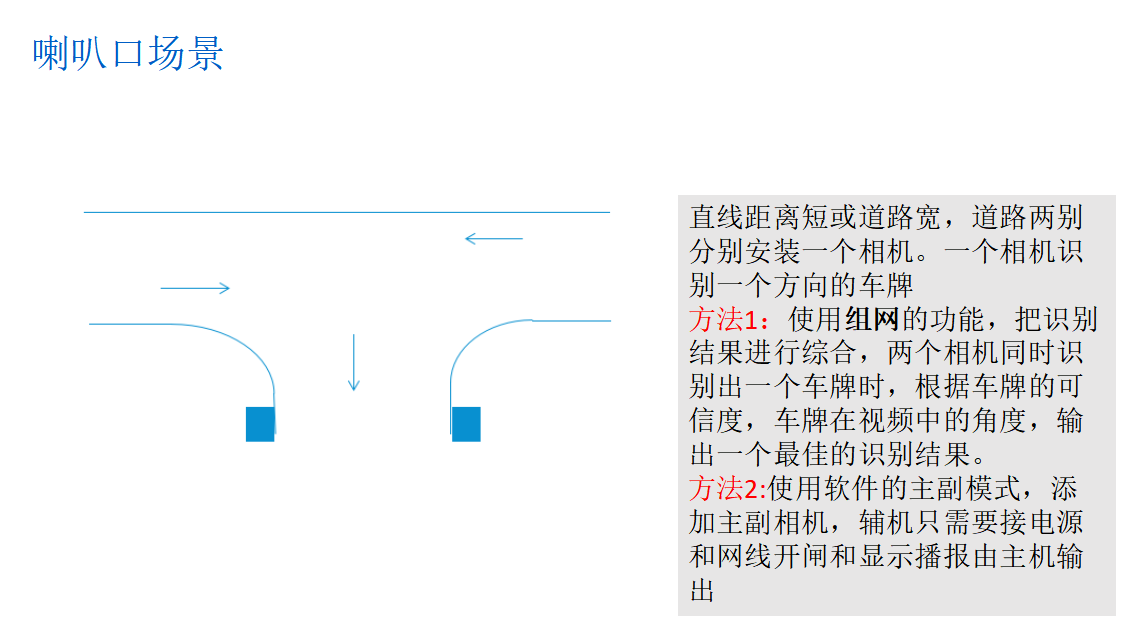

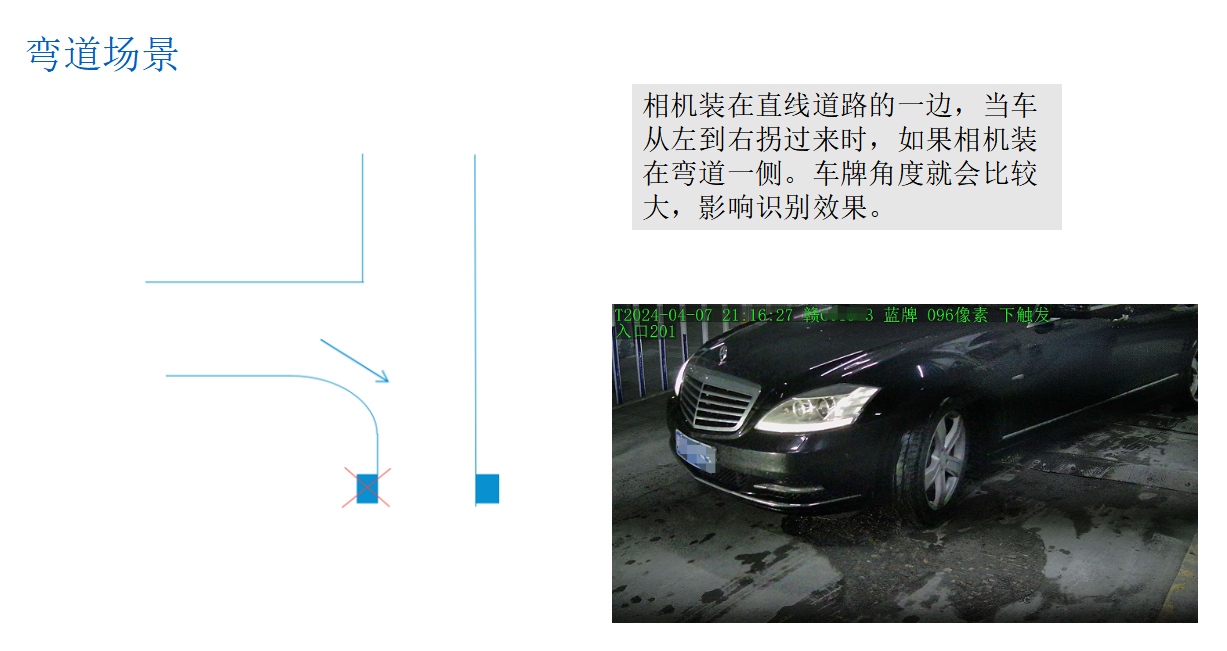

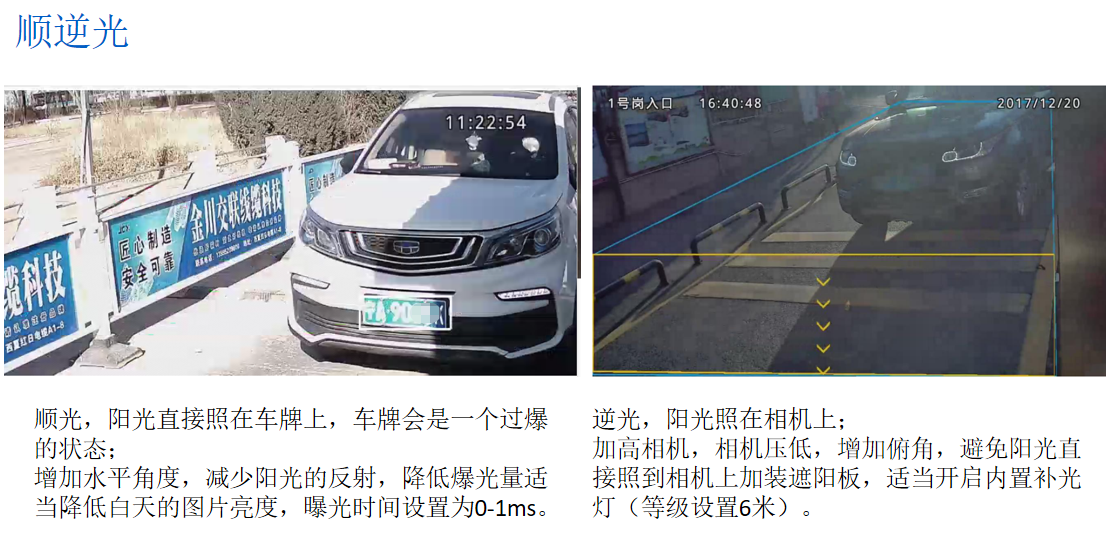

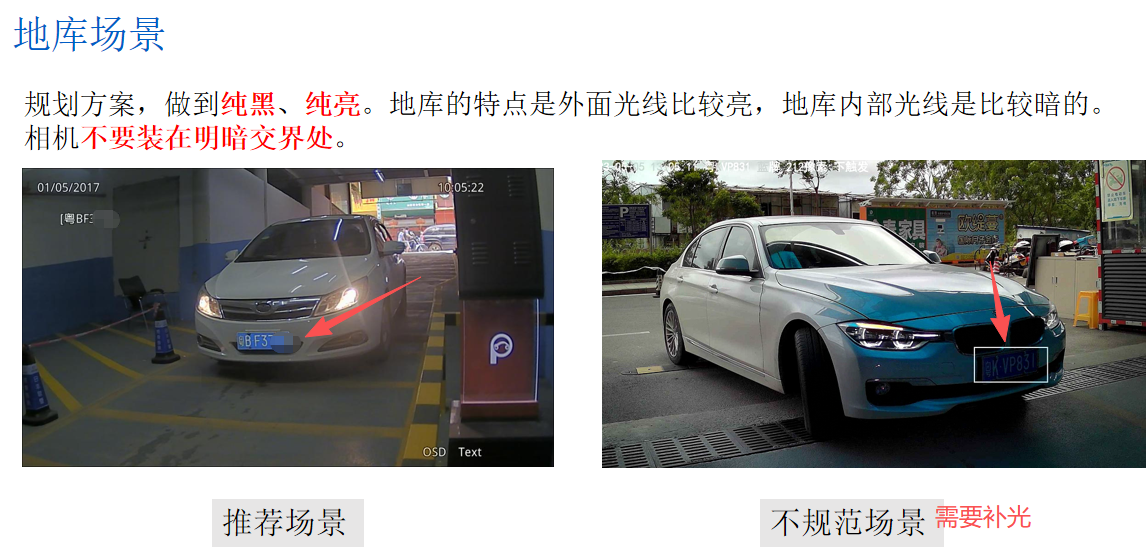

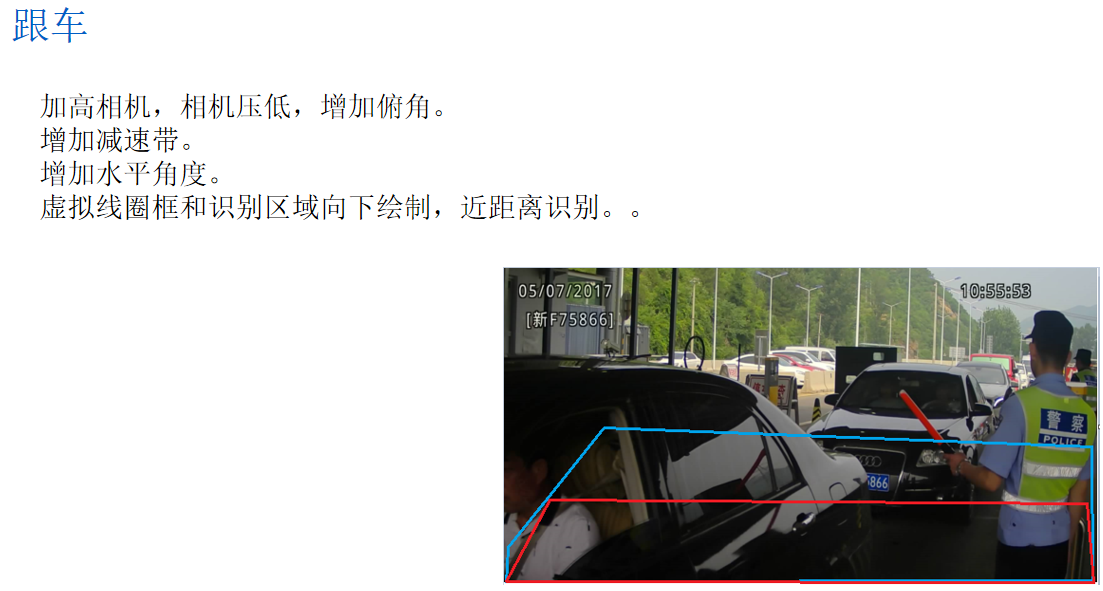

![](/media/202607/701a6d7166d9491b804a1dc538a6f0601737.png)

![](/media/202607/ec55e1ffecb9452db71960b053eee6888067.png)

![](/media/202607/86177d5bfa454f42be0aabd108dccf621956.png)

![](/media/202607/738a00423e154288b77eac65660be84d4832.png)

![](/media/202607/9be41023155041bca1354e43ba5f1fc02804.png)

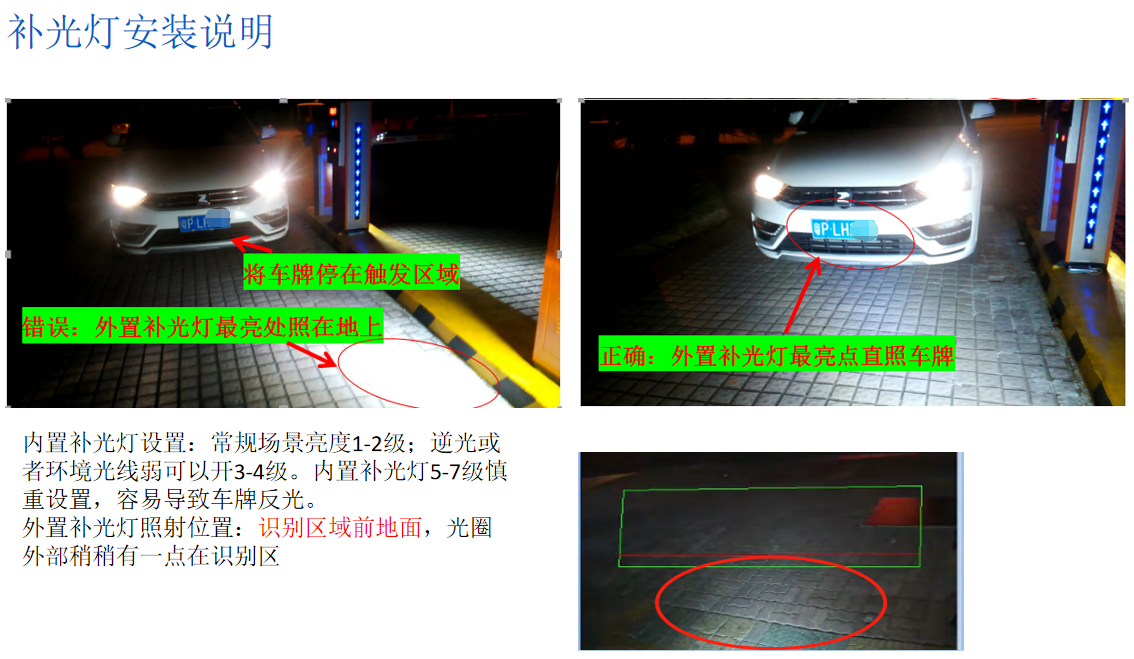

# 五、补光灯的应用说明

![](/media/202607/98b5be9c7022498dafc89ab2a84187b67040.png)
