道闸杆检测器如何调试和接线？

**道闸杆检测器\&网关**

**安装调试指南**

# 前言

本说明书内容的目的是确保用户通过本手册能够正确安装调试产品，以避免操作中的危险或财产损失。在使用此产品之前，请认真阅读安装调试手册并妥善保存以备日后参考。

### 安全使用注意事项

●本产品应由专业的工程施工队伍进行安装和调试，以确保你的正常使用；

●安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。

●电源线同网线、信号线要分别穿管；

●交流220V电源由管理中心供至各岗亭，在某些情况下交流220V电源也可就近接取，但应符合相关规范；

●请不要将多个设备连接至同一电源适配器。

●在接线、拆装等操作时请一定要将电源断开，切勿带电操作。

●为了避免热量积蓄，请保持设备周边通风流畅。

●按说明书正确安装完毕，应先确保整个系统的接线正确无误，方可接通电源；

●设备实际安装位置视道闸杆类型等信息而定。

● 如果设备出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与技术服务人员联系。

●如果设备工作不正常，请联系服务中心，不要以任何方式拆卸或修改设备。（对未经认可的修改或维修导致的问题，本公司不承担任何责任。）

### 安装和维修人员的要求

●具有停车系统及组成部分的基础知识和安装技能。

●具备基本网络安全知识及技能，并能够读懂本手册内容。

●具有低压布线和低压电子线路接线的基础知识和操作技能。

[一、 设备安装位置示意图 4](#_Toc2937)

[1\.1网关(CM53\)安装位置 4](#_Toc24691)

[1\.2道闸杆检测器(DS100\)安装位置示意图 4](#_Toc1763)

[1\.2\.1道闸杆内走线安装方法 4](#_Toc1647)

[1\.2\.2道闸杆外走线安装方法 8](#_Toc18023)

[1\.2\.3道闸杆背面走线安装方法 10](#_Toc17691)

[二、 设备接线图 13](#_Toc24026)

[三、 调试步骤 14](#_Toc8955)

# 设备安装位置示意图

## 1\.1网关(CM53\)安装位置

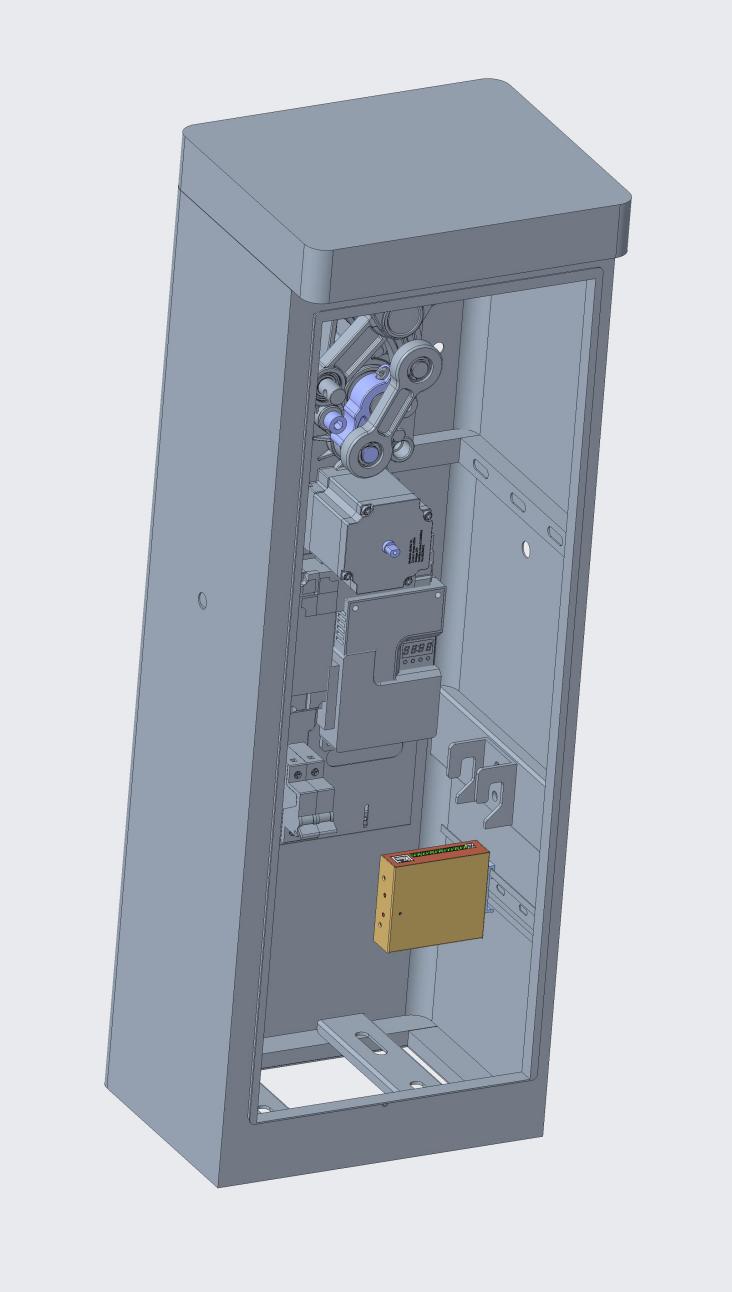

将云网关CM53的卡扣固定安装在箱体侧面的导轨上，如下图：

![CM53安装示意图](/media/202606/20260625112345926854.jpeg)

**网关\-CM53**

### 1\.2道闸杆检测器(DS100\)安装位置示意图

#### 1\.2\.1道闸杆内走线安装方法

【道闸杆顶部是平的（图一），闸杆内部是双筋的结构（图二）】

![6018b0549082394e738928c8d5b5e18a](/media/202606/20260625112346013649.png)

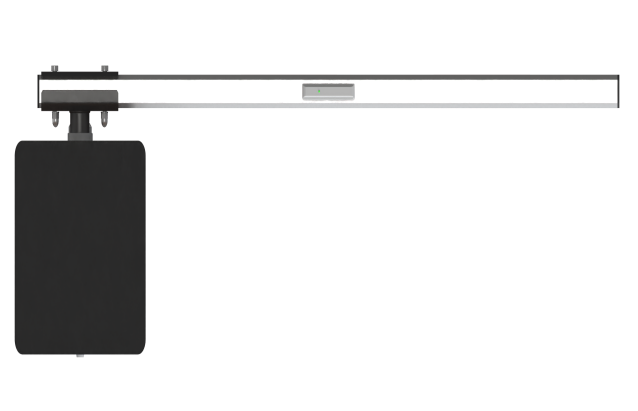

**道闸杆检测器安装位置\-俯视图**

**图一**

![](/media/202606/20260625112346088605.png)

**空心，用于闸杆检测器走线**

**八角杆横截面**

**固定木头**

**防砸胶条安装位置**

**加强筋2**

**加强筋1**

**图二**

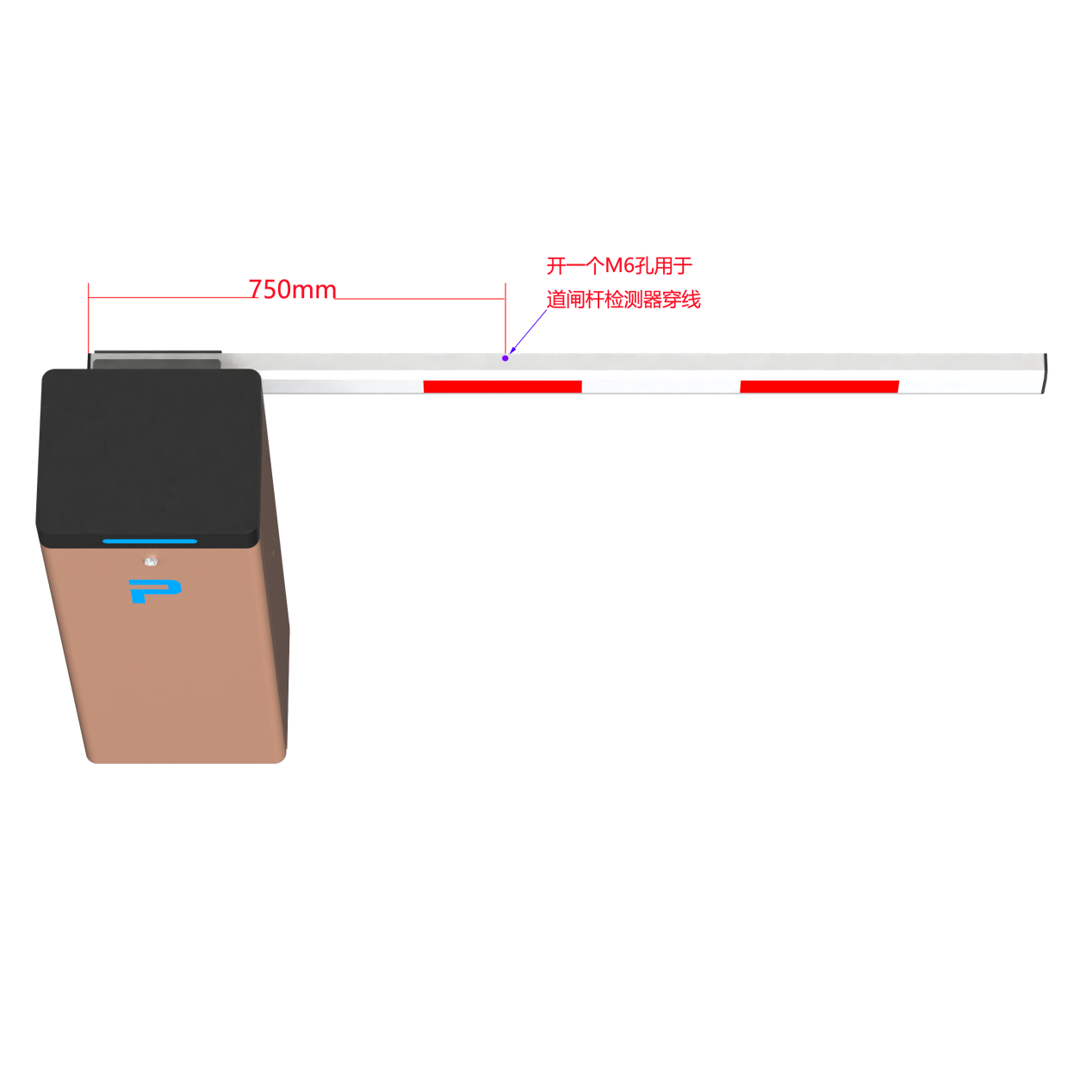

**1\.从固定道闸杆的位置开始量在道闸杆750mm位置，开一个6mm大小的圆孔，用于穿线从内部走线。如下图：**

![DZ66C道闸道闸杆开孔](/media/202606/20260625112346180948.png)

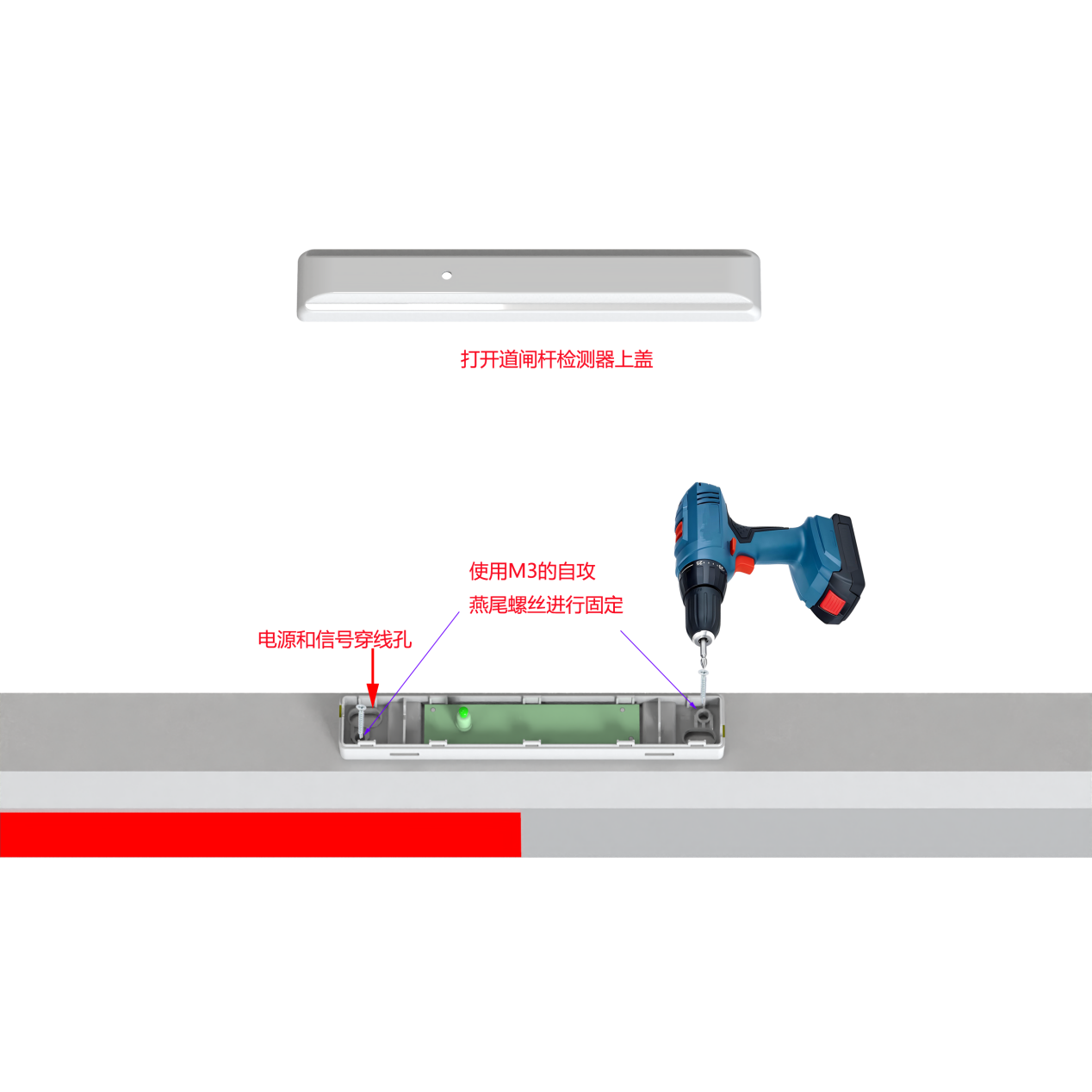

**2 打开道闸杆检测器上盖，将电源线和信号线穿入道闸杆内部，然后使用M3的自攻燕尾螺丝进行固定，最后盖上道闸杆检测器的上盖。如下图：**

![DZ66C道闸杆检测器13](/media/202606/20260625112346263594.png)

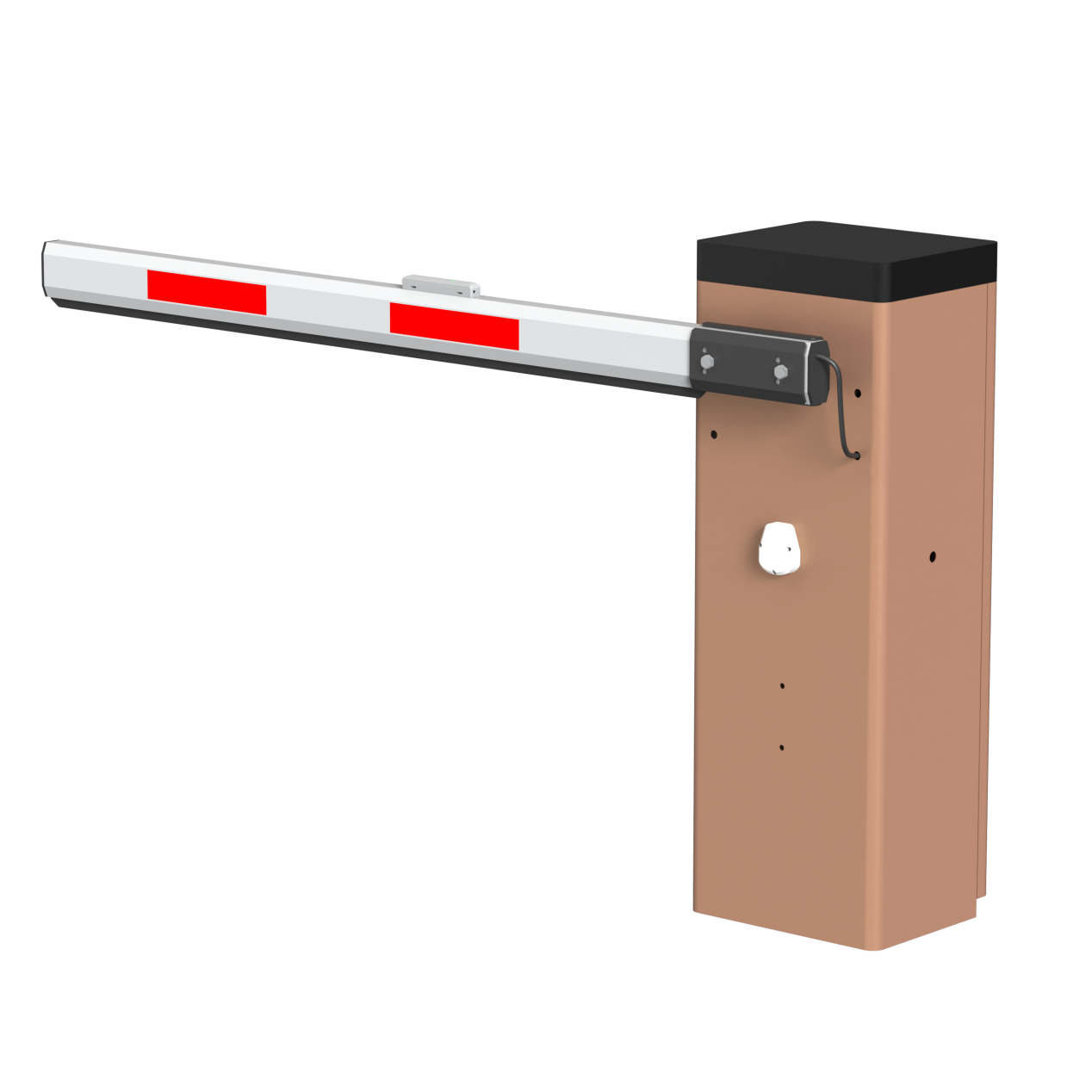

**3\.道闸杆检测器线材从道闸杆把头的尾部出线，然后将线材穿入护线圈进入道闸内。（线材需预留宽松些，避免出现撞杆后扯断线，导致无法接收到信号）**

![DZ66C道闸.1247](/media/202606/20260625112346355371.png)

**闸杆检测器出线位置**

![DZ66C道闸杆安装图1](/media/202606/20260625112346463726.png)

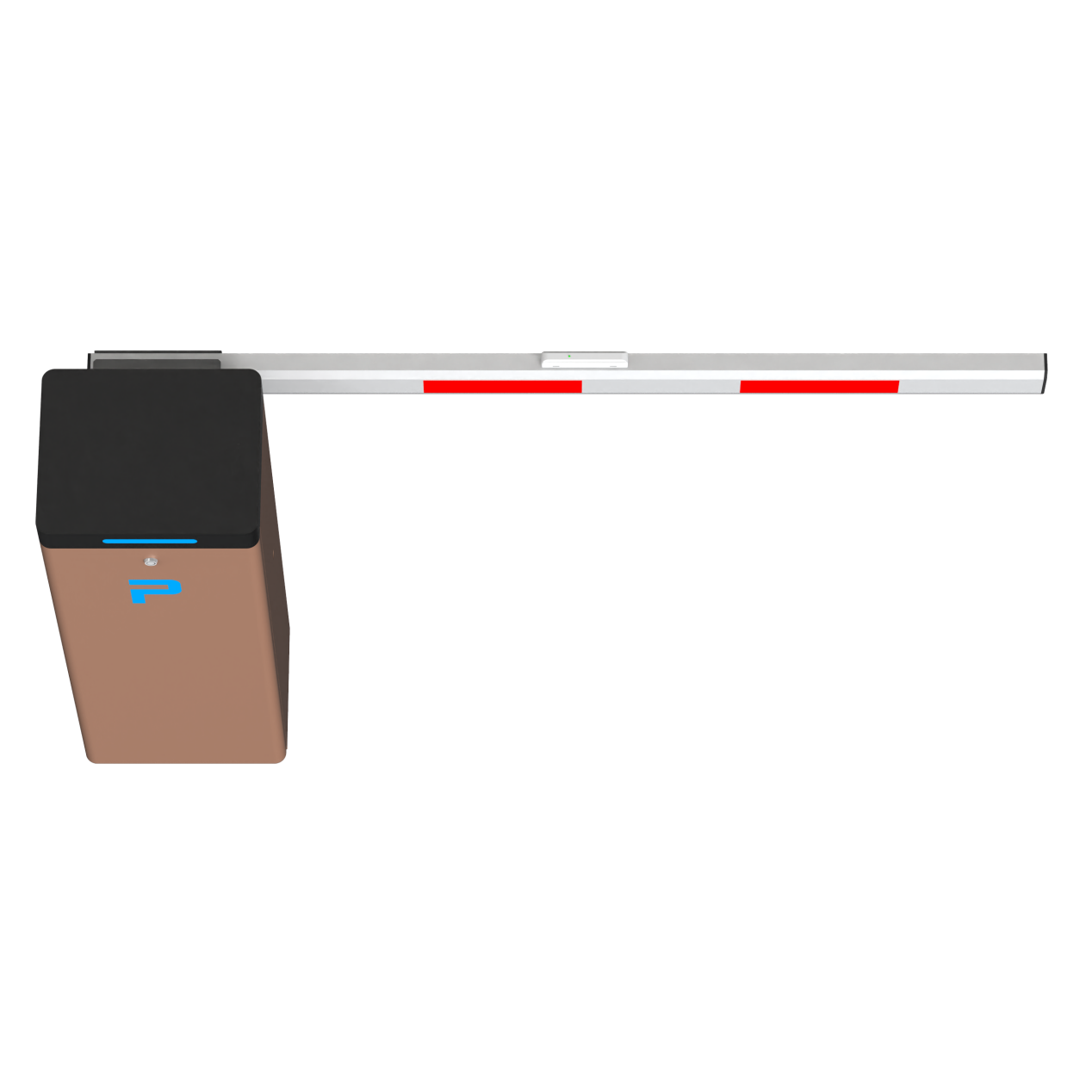

**安装完成后效果图**

#### 1\.2\.2道闸杆外走线安装方法

【道闸杆顶部是平的】

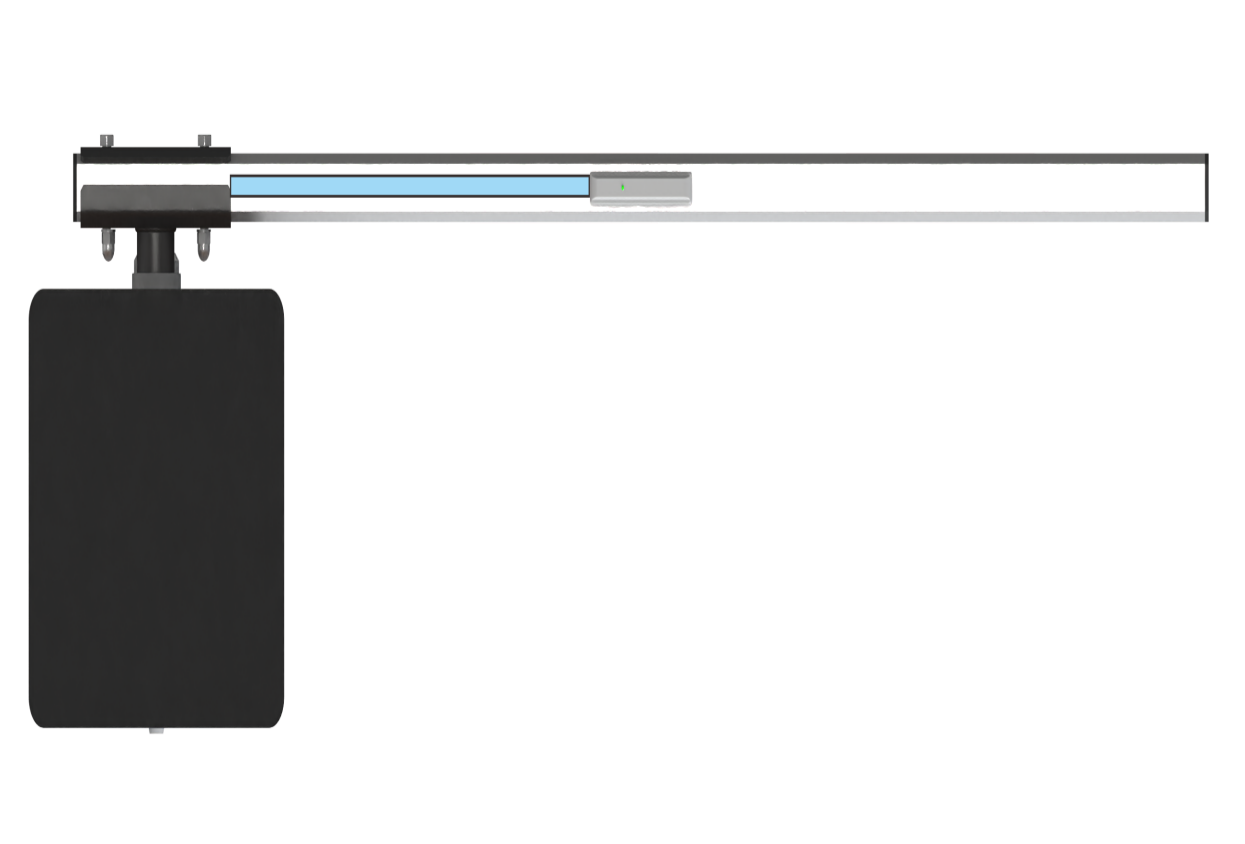

![42a7071da9232f0898332a326149d245](/media/202606/20260625112346547268.png)

**道闸杆检测器安装位置\-俯视图**

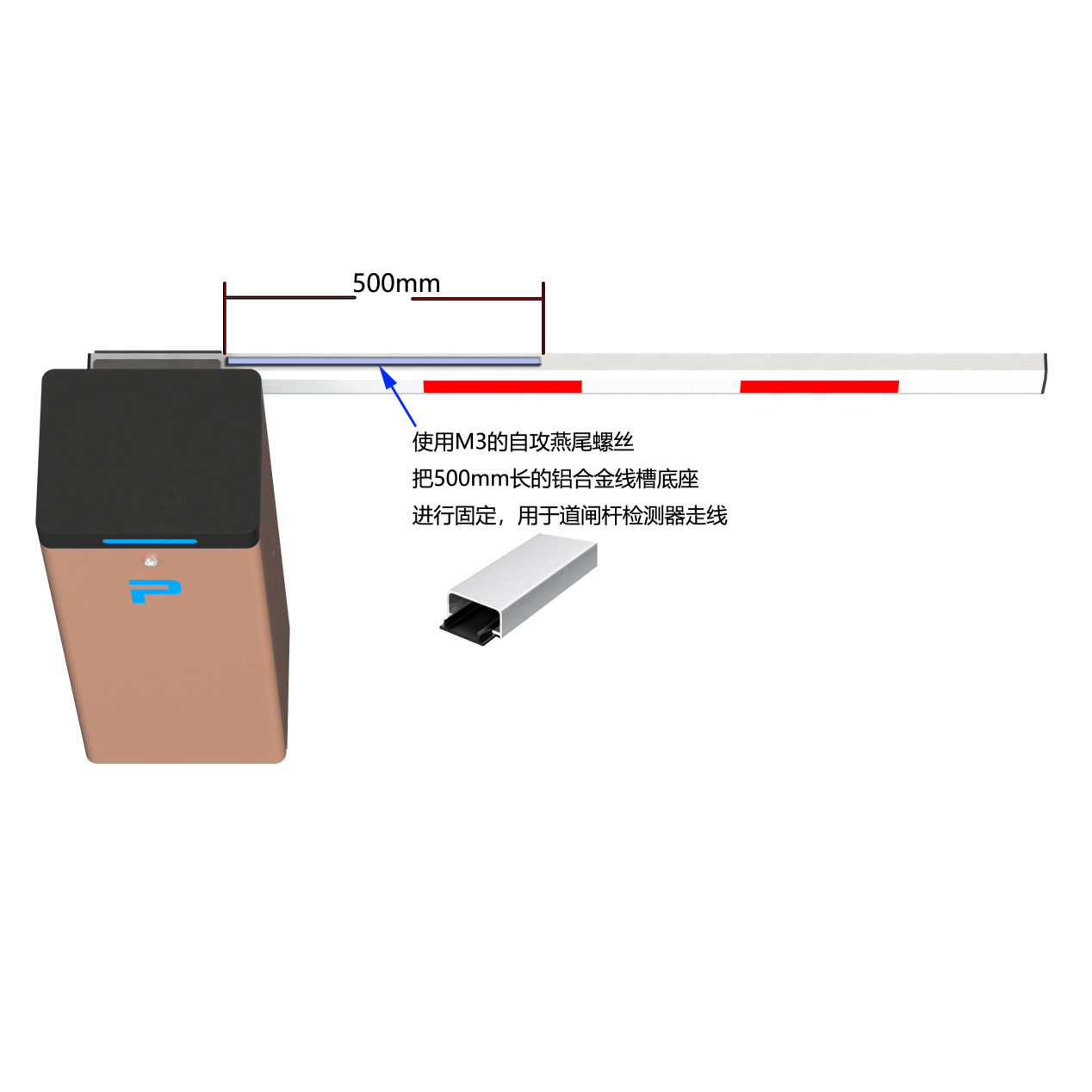

**1\.从道闸杆把头的位置开始使用M3的自攻燕尾螺丝将铝合金线槽底座固定在道闸杆上，用于道闸杆检测器走线。如下图：**

![DZ66C道闸道闸杆11](/media/202606/20260625112346638818.png)

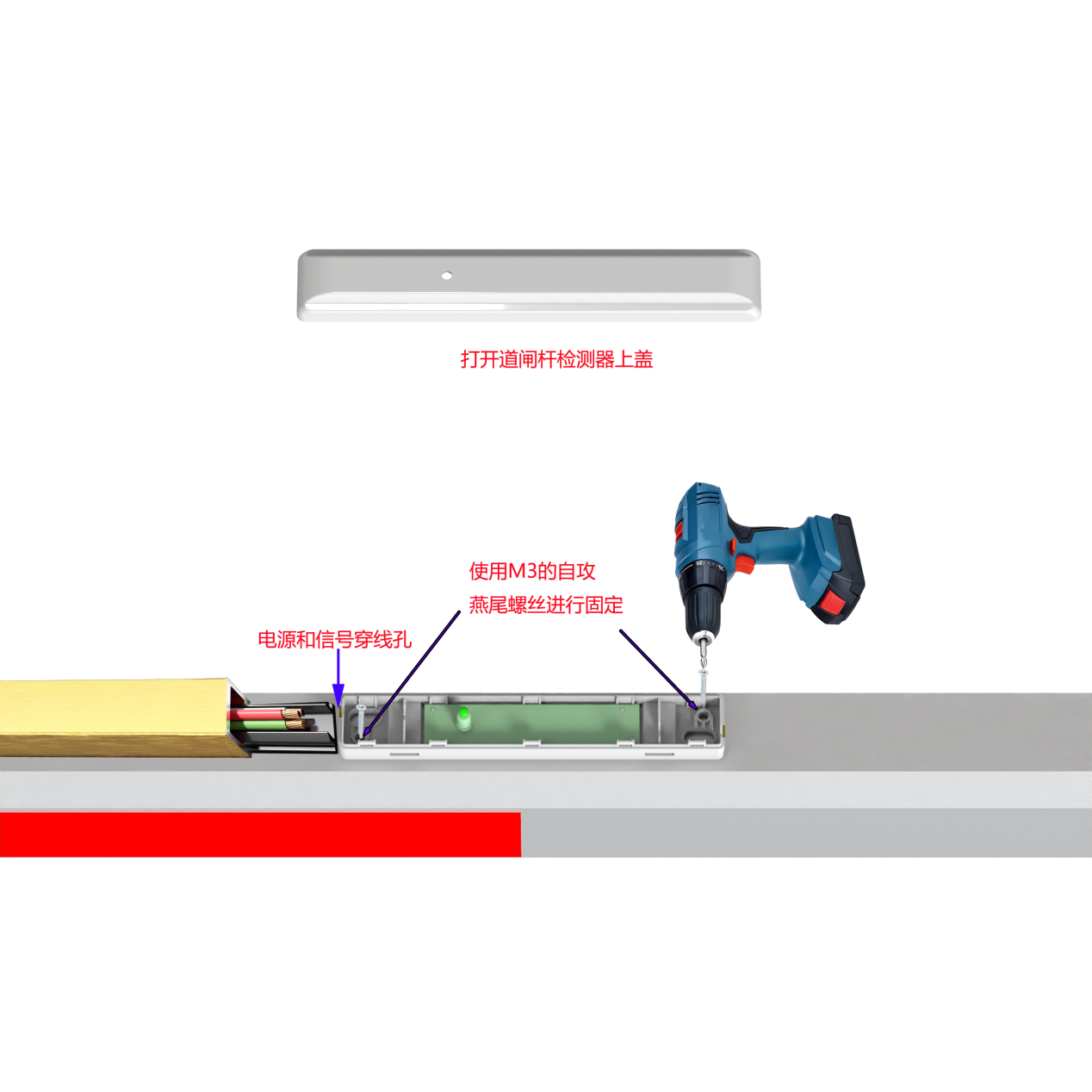

**2\.打开道闸杆检测器上盖，将电源线和信号线穿入铝合金线槽，然后使用M3的自攻燕尾螺丝进行固定，最后盖上道闸杆检测器的上盖。如下图：**

![DZ66C道闸杆检测器23](/media/202606/20260625112346747079.png)

铝合金线槽

**3\.道闸杆检测器线材从道闸杆把头的尾部过线，然后将线材穿入护线圈进入道闸内。（线材需预留宽松些，避免出现撞杆后扯断线，导致无法接收到信号）**

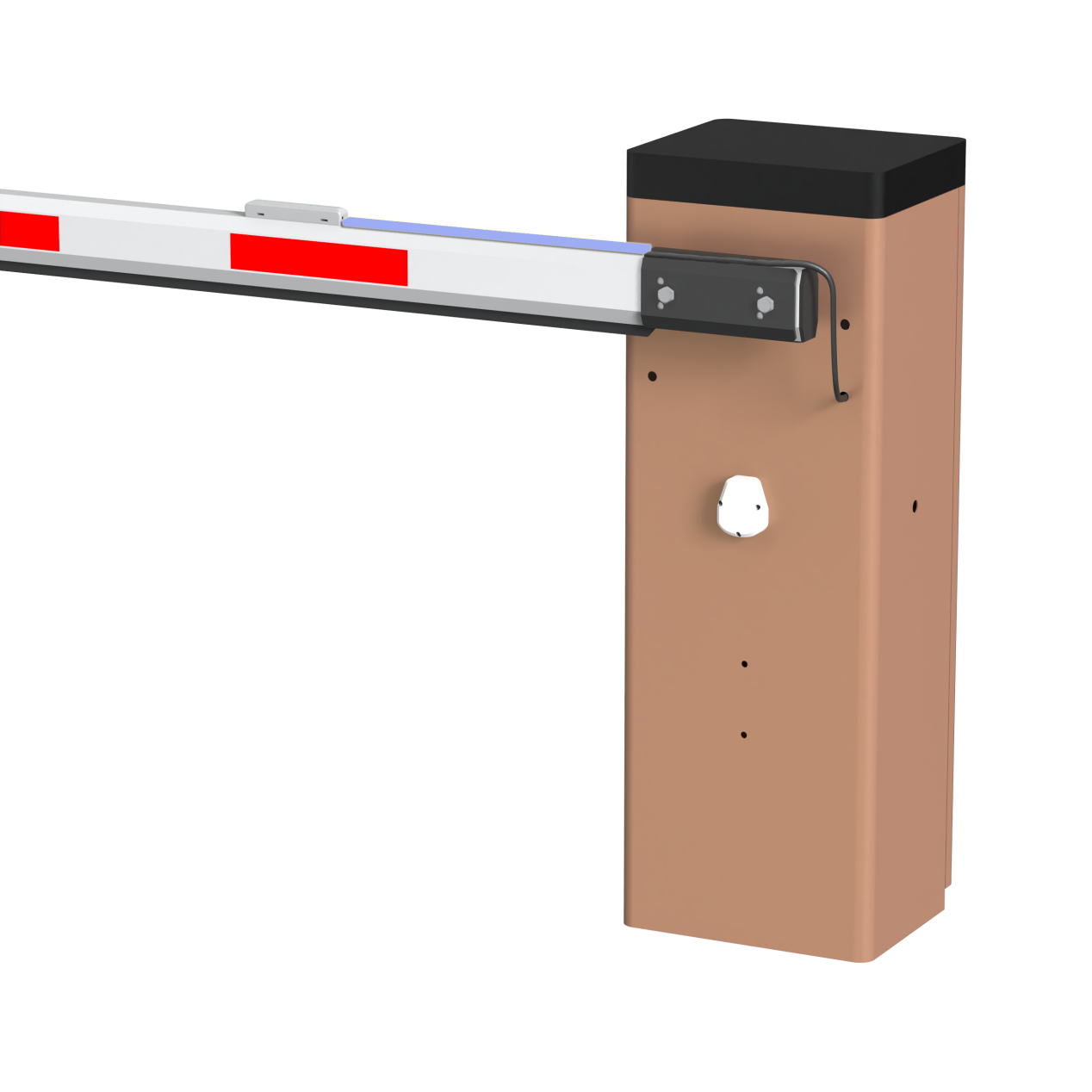

![DZ66C道闸1250](/media/202606/20260625112346830506.png)

**闸杆检测器出线位置**

#### 1\.2\.3道闸杆背面走线安装方法

【道闸杆背面是平的】

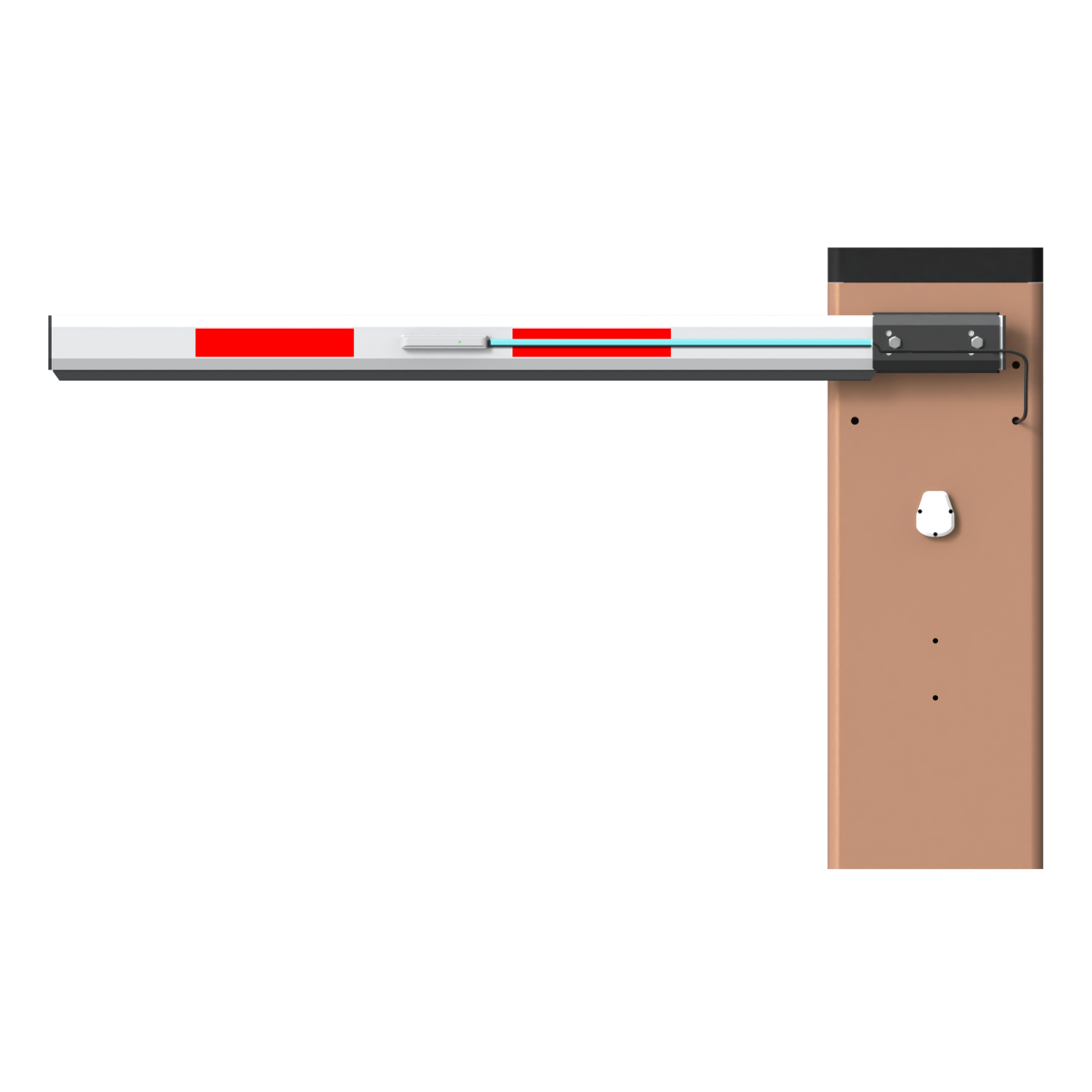

![DZ66C道闸1259](/media/202606/20260625112346969291.png)

**道闸杆检测器安装位置\-后视图**

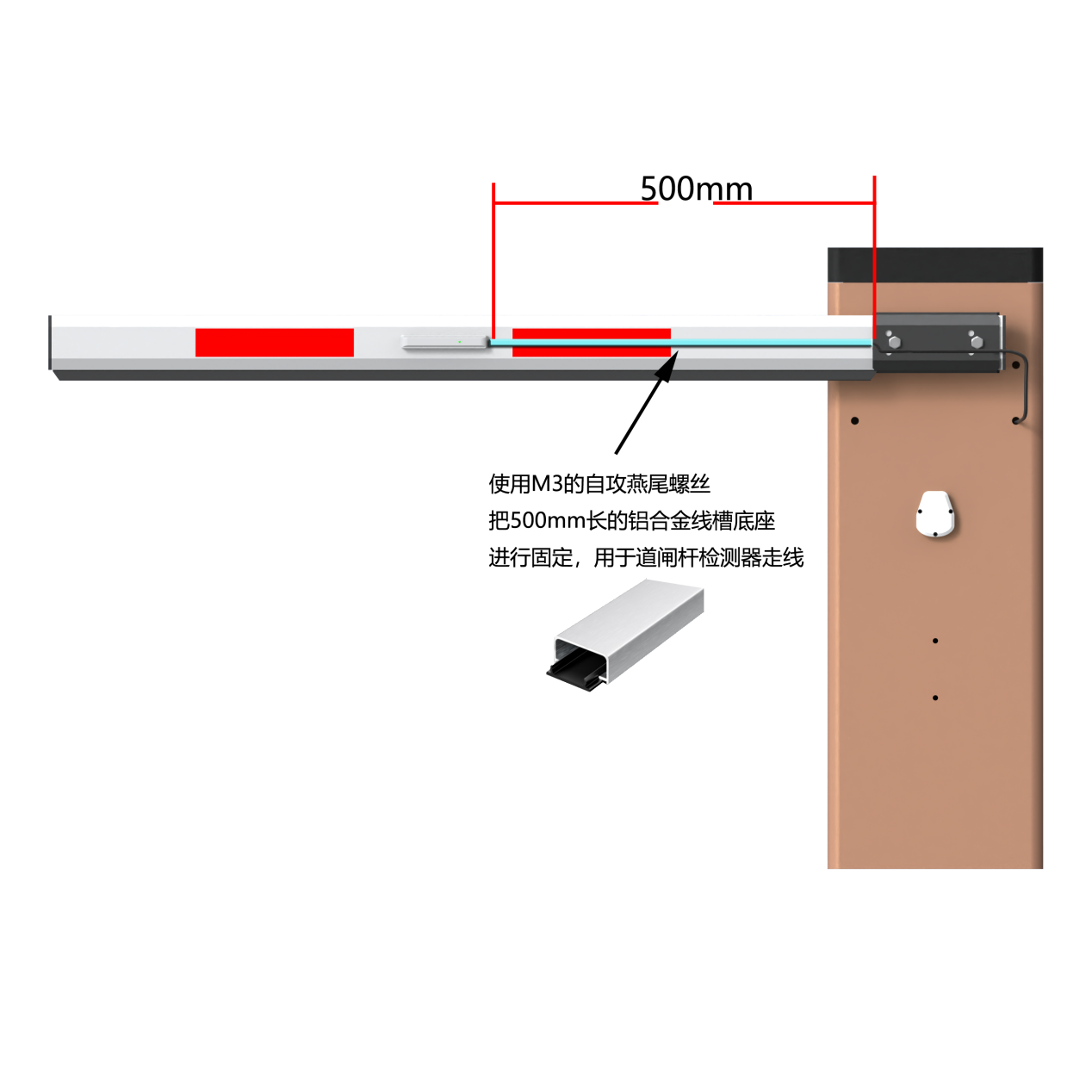

**1\.从道闸杆把头的位置开始使用M3的自攻燕尾螺丝将铝合金线槽底座固定在道闸杆上，用于道闸杆检测器走线。如下图：**

![DZ66C道闸259](/media/202606/20260625112347321009.png)

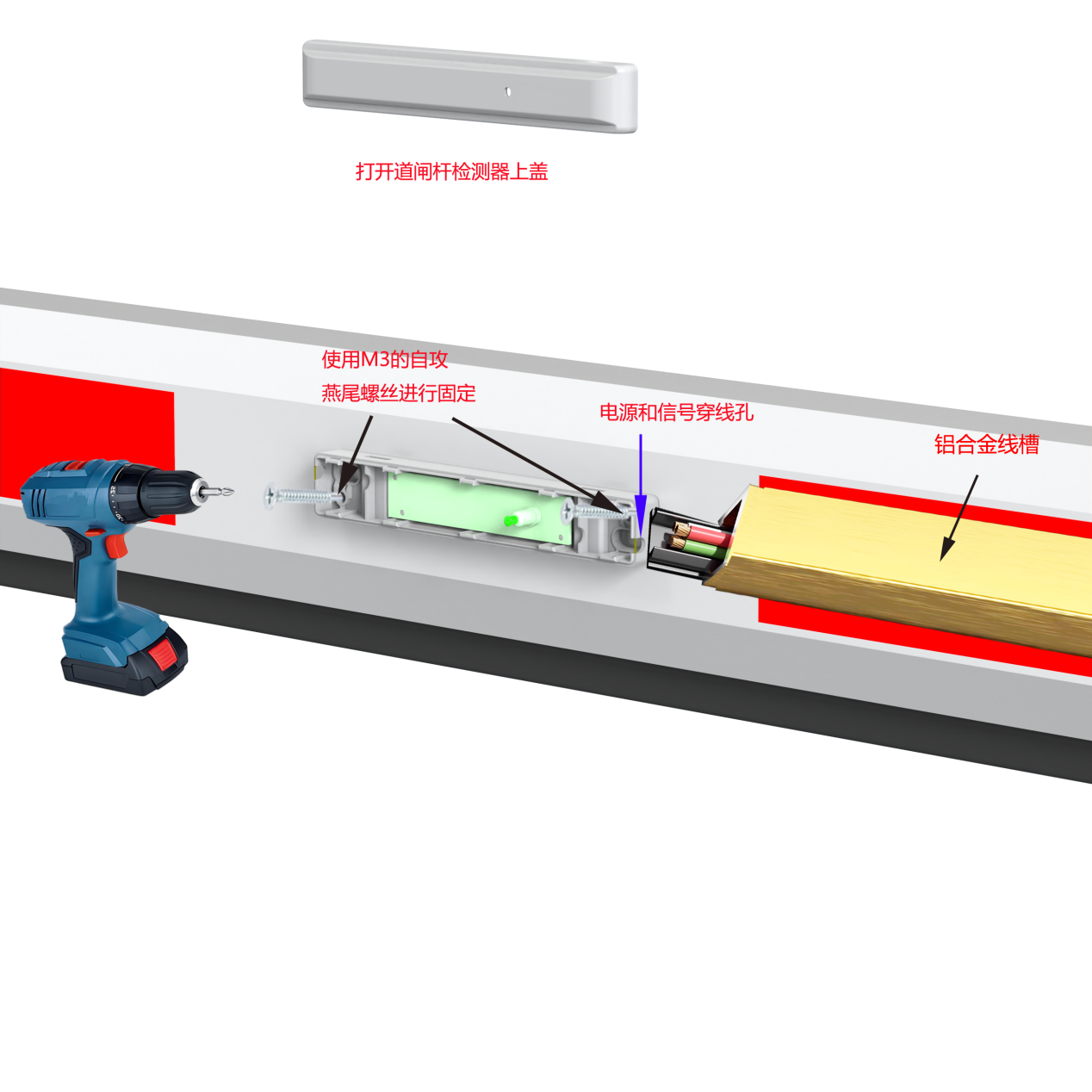

**2\.打开道闸杆检测器上盖，将电源线和信号线穿入铝合金线槽，然后使用M3的自攻燕尾螺丝进行固定，最后盖上道闸杆检测器的上盖。如下图：**

![DZ66C道闸1258](/media/202606/20260625112347576202.png)

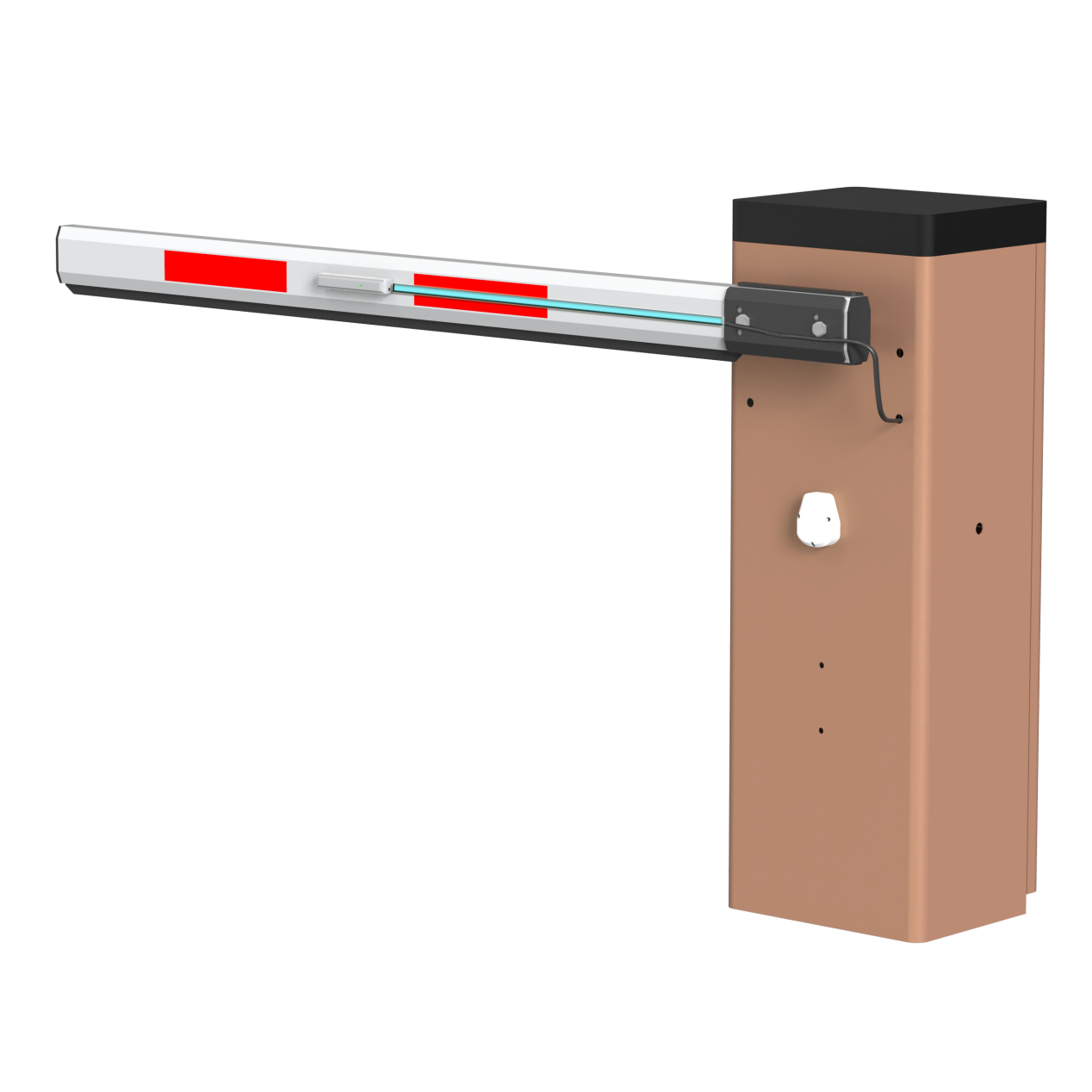

**3\.道闸杆检测器线材从道闸杆把头的尾部过线，然后将线材穿入护线圈进入道闸内。（线材需预留宽松些，避免出现撞杆后扯断线，导致无法接收到信号）**

![DZ66C道闸1256](/media/202606/20260625112347696624.png)

**闸杆检测器出线位置**

# 设备接线图

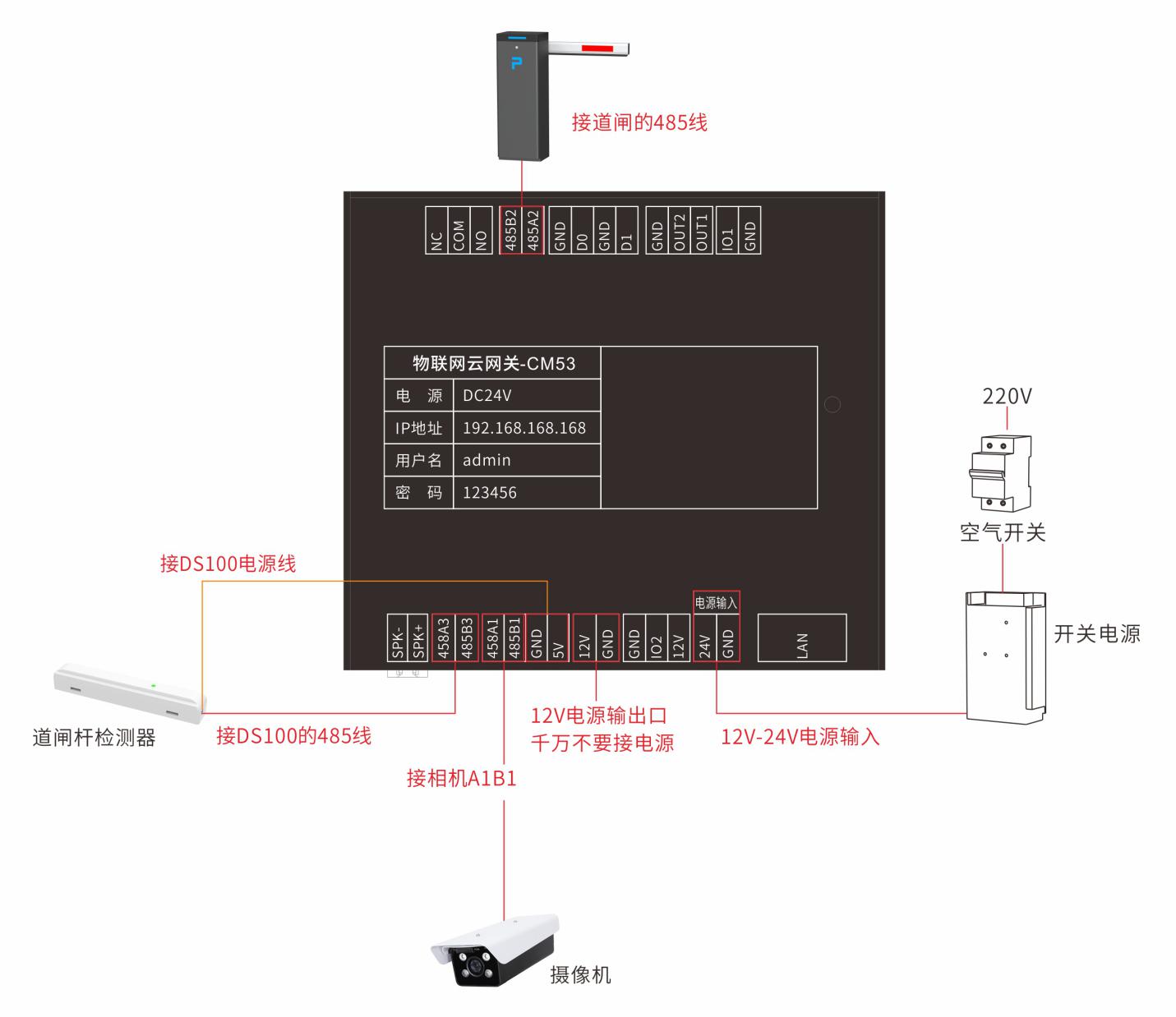

搭配06系列相机的接线方式：

![E:\0-CM53\06接线图.jpg06接线图](/media/202606/20260625112347914538.jpeg)

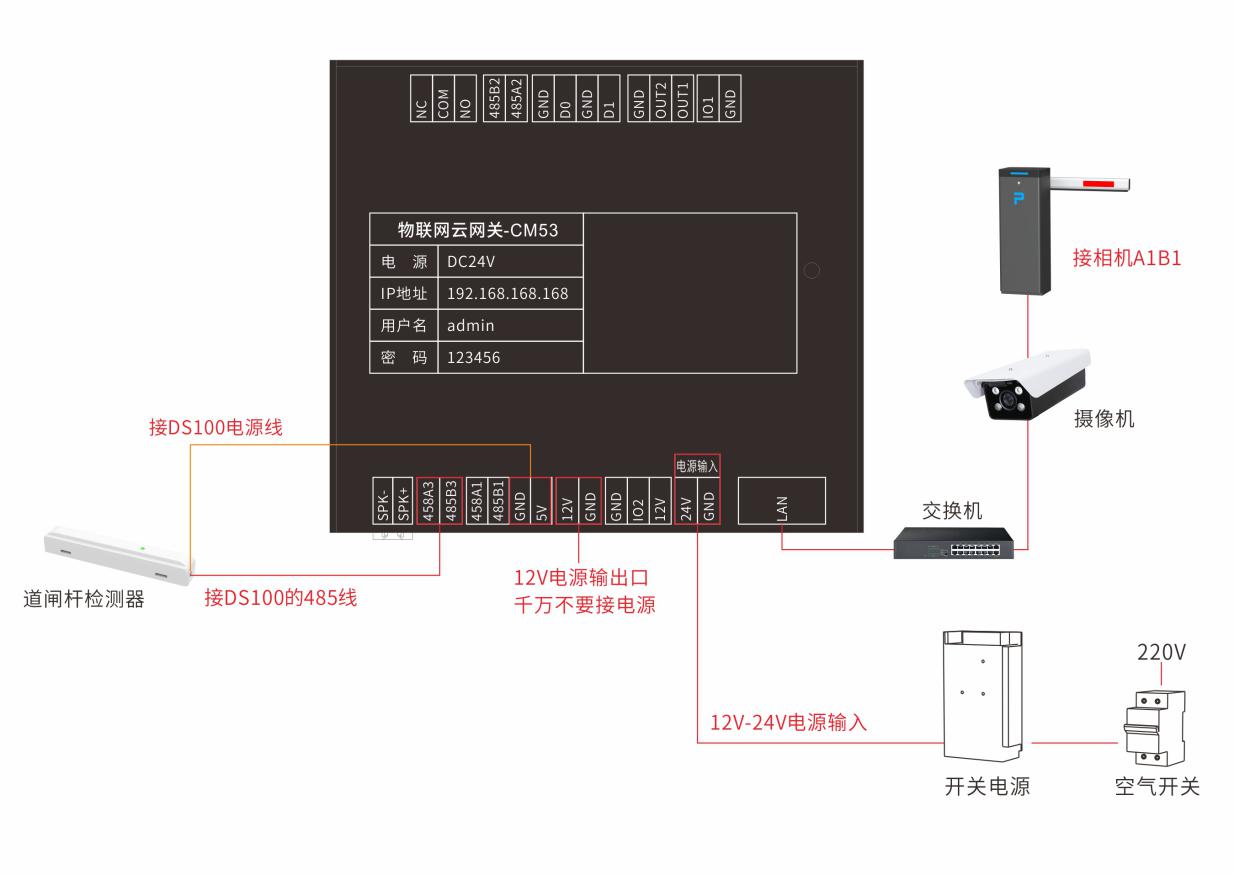

搭配15系列相机的接线方式：

![E:\0-CM53\15接线图.jpg15接线图](/media/202606/20260625112348046471.jpeg)

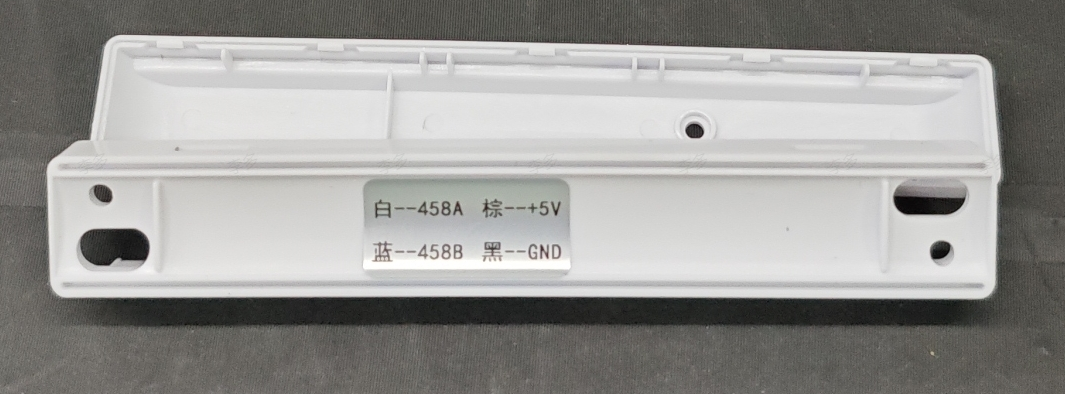

接线图二维码：[http://doc.cpyht.com/web/\#/p/18b0a6d1ef68922262da53ba5a88cb8f](http://doc.cpyht.com/web/#/p/18b0a6d1ef68922262da53ba5a88cb8f)

![e771eab7366d16b5cfcf31a6fd7024da](/media/202606/20260625112348138758.png)

# 搭配06相机调试步骤

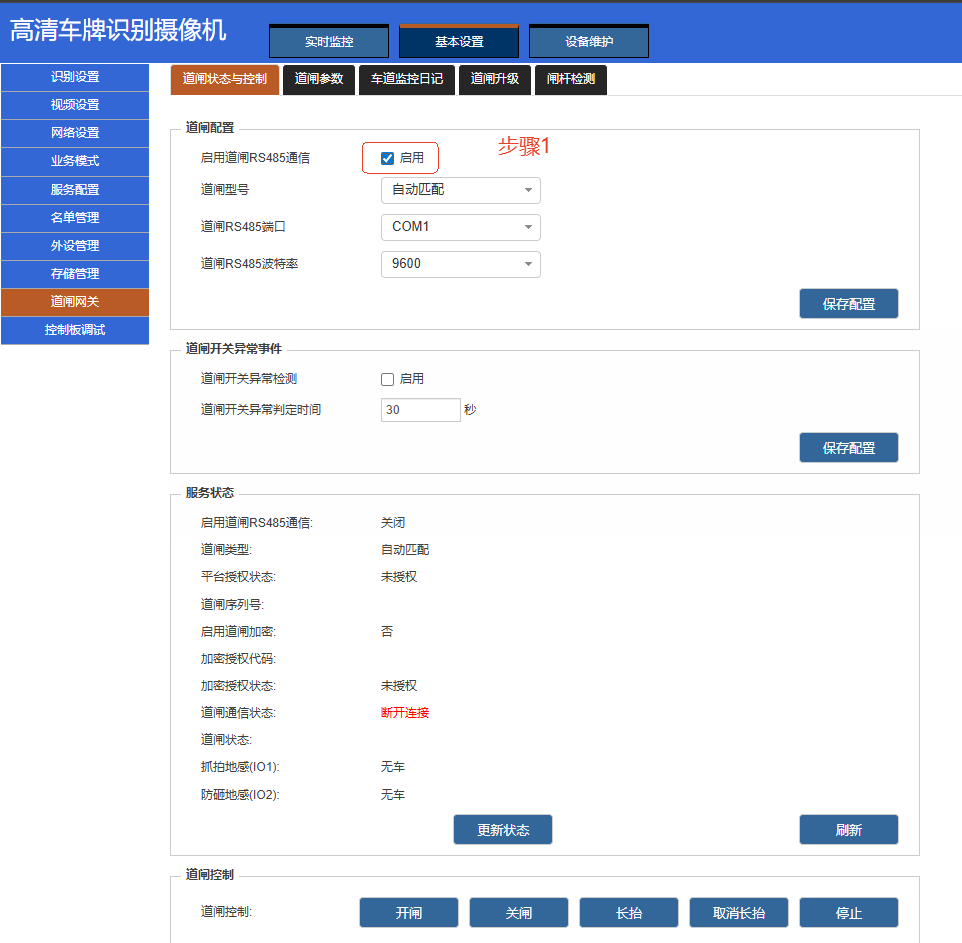

第一步：打开浏览器输入相机IP（默认IP：192\.168\.168\.188）进入相机登录界面，输入默认账号：admin默认密码：admin

然后进入基本设置里的【道闸网关——道闸状态与控制】设置界面，启用道闸RS485通信。

![75fc6f50ee1703601ee9fd90a4dc7413](/media/202606/20260625112348222851.png)

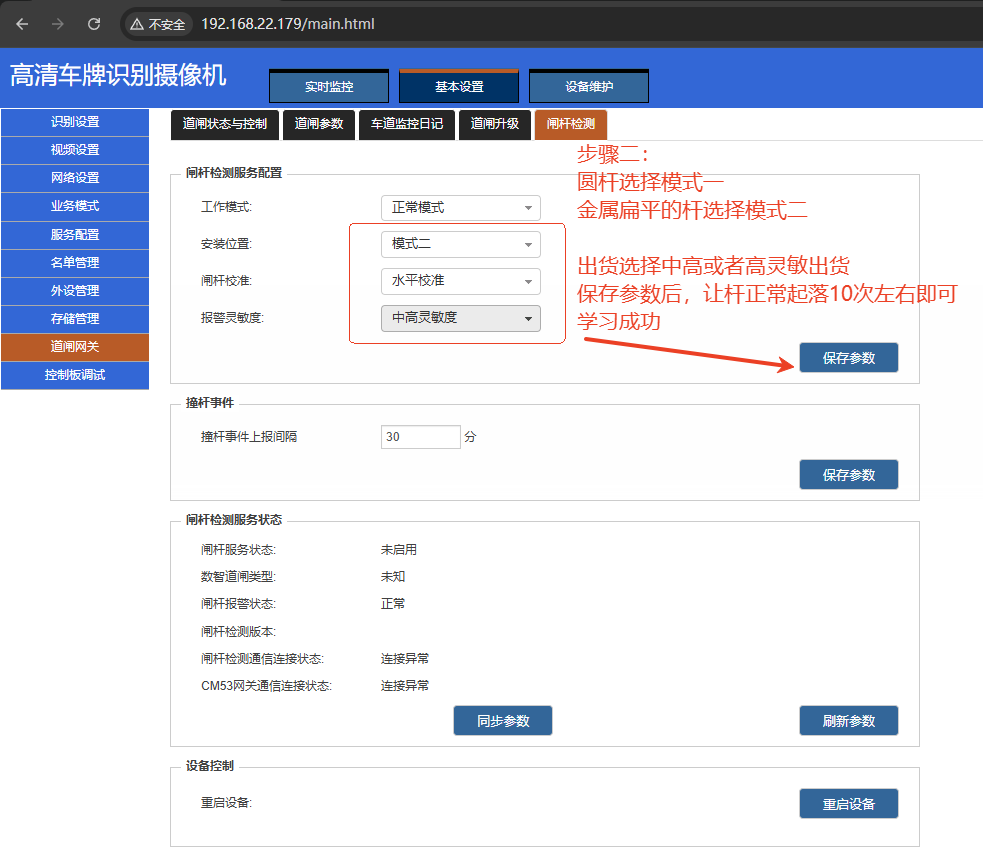

第二步：进入【闸杆检测】设置界面，选择道闸杆检测器的安装位置，泡沫圆杆选择【模式一】，八角杆直杆选择【模式二】；

报警灵敏度设置，选择【中高灵敏度】或者【高灵敏度】，选择参数后点击【保存参数】按钮。

![78d6b3cde22b6846903e571f0d0f09c2](/media/202606/20260625112348313984.png)

第三步：道闸杆学习状态

使用遥控器或按键将道闸杆起杆和落杆，分别观察水平位置和垂直位置闸杆检测器的状态灯：学习过程为蓝灯慢闪或绿灯慢闪（其中一个），学习完成为起落运动状态为绿灯快闪，这时确认学习成功。

**注意：落杆到位5秒后，再起杆；起杆到位5秒后，再落杆。操作起落10次**

第四步：测试验证

模拟撞杆，可以使用遥控将道闸杆停止在45°位置，待闸杆检测器变为红灯常亮3分钟左右，网关CM53或车牌识别一体机会显示播报“闸杆损坏”信息，同时上报撞杆事件到云车场和云座席平台。

# 搭配15相机调试步骤

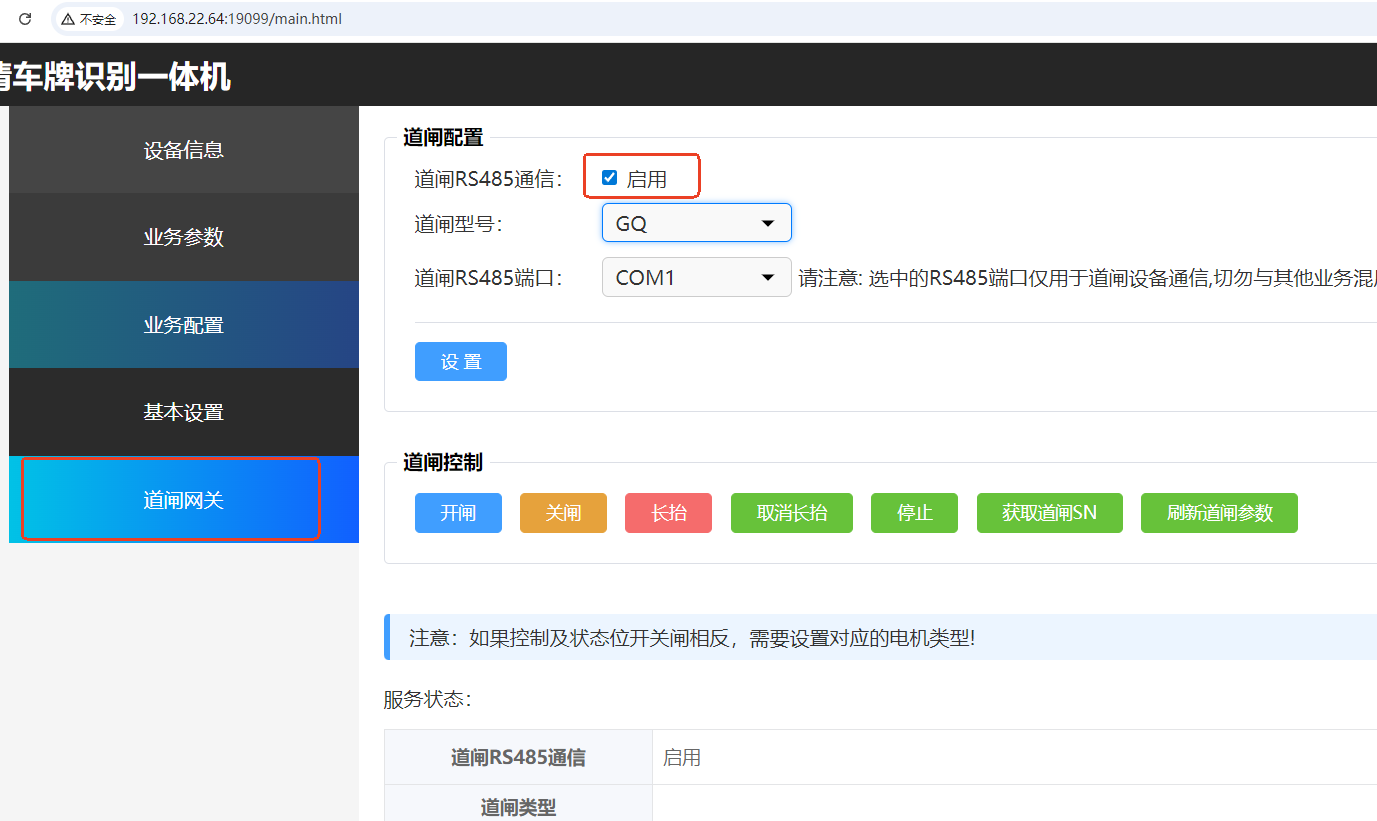

第一步：打开浏览器输入相机IP（默认IP：192\.168\.1\.100

:19099）进入相机二开登录界面，输入默认账号：admin默认密码：admin

然后进入基本设置里的【道闸网关——道闸配置】设置界面，启用道闸RS485通信。

![](/media/202606/20260625112348423377.png)

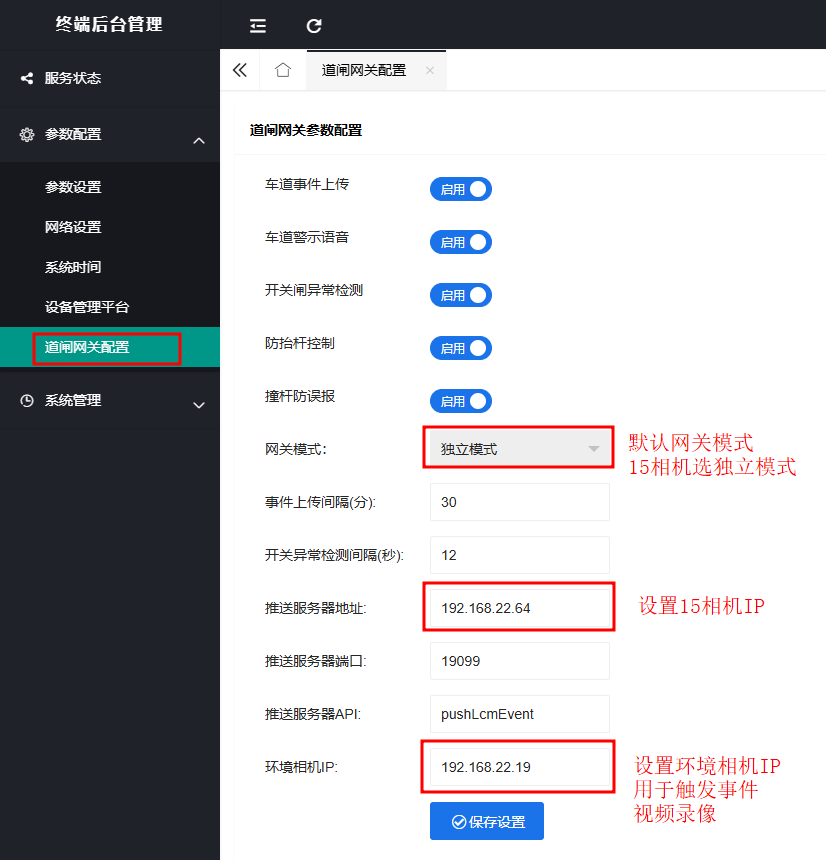

第二步：打开浏览器输入CM53设备IP（默认IP：192\.168\.168\.168）进入CM53登录界面，输入默认账号：admin默认密码：123456

然后进入参数配置里的【道闸网关配置】设置界面，配置相关参数，如下图：

![fd0e8e6ca952351bf601161440e9fc03](/media/202606/20260625112348505770.png)

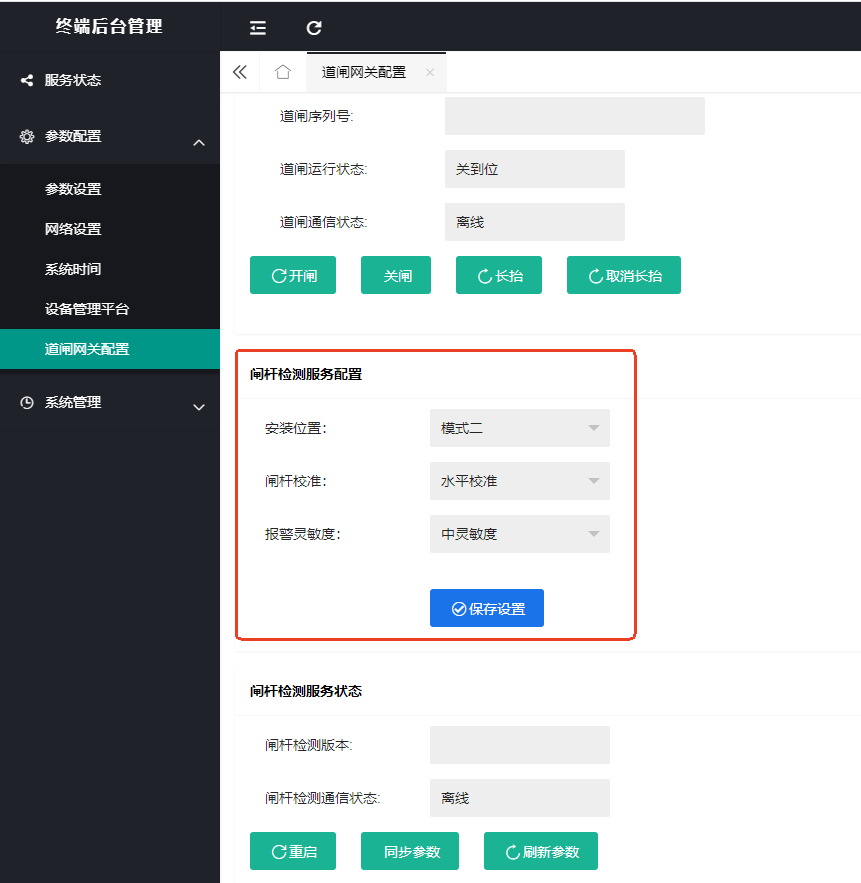

第三步：在【道闸网关配置】设置界面，下拉找到【闸杆检测服务配置】，选择道闸杆检测器的安装位置，泡沫圆杆选择【模式一】，八角杆直杆选择【模式二】；

报警灵敏度设置，选择【中高灵敏度】或者【高灵敏度】，选择参数后点击【保存参数】按钮。

![](/media/202606/20260625112348629275.png)

第四步：道闸杆学习状态

使用遥控器或按键将道闸杆起杆和落杆，让杆正常起落10次即可，分别观察水平位置和垂直位置闸杆检测器的状态灯：学习过程为蓝灯慢闪或绿灯慢闪（其中一个），学习完成为起落运动状态为绿灯快闪，这时确认学习成功。

**注意：落杆到位5秒后，再起杆；起杆到位5秒后，再落杆。操作起落10次**

第五步：测试验证

模拟撞杆，可以使用遥控将道闸杆停止在45°位置，待闸杆检测器变为红灯常亮3分钟左右，网关CM53或车牌识别一体机会显示播报“闸杆损坏”信息，同时上报撞杆事件到云车场和云座席平台。

**注意事项：**

1、z6/s6系列相机需要更新到s316版本 （两路485的s58相机同理）

2、z5/s5系列相机（55RE）需要使用UserApp\_VZHR\_S55RE\_251209002R.bin 、

CM53用 1204（含）之后的版本

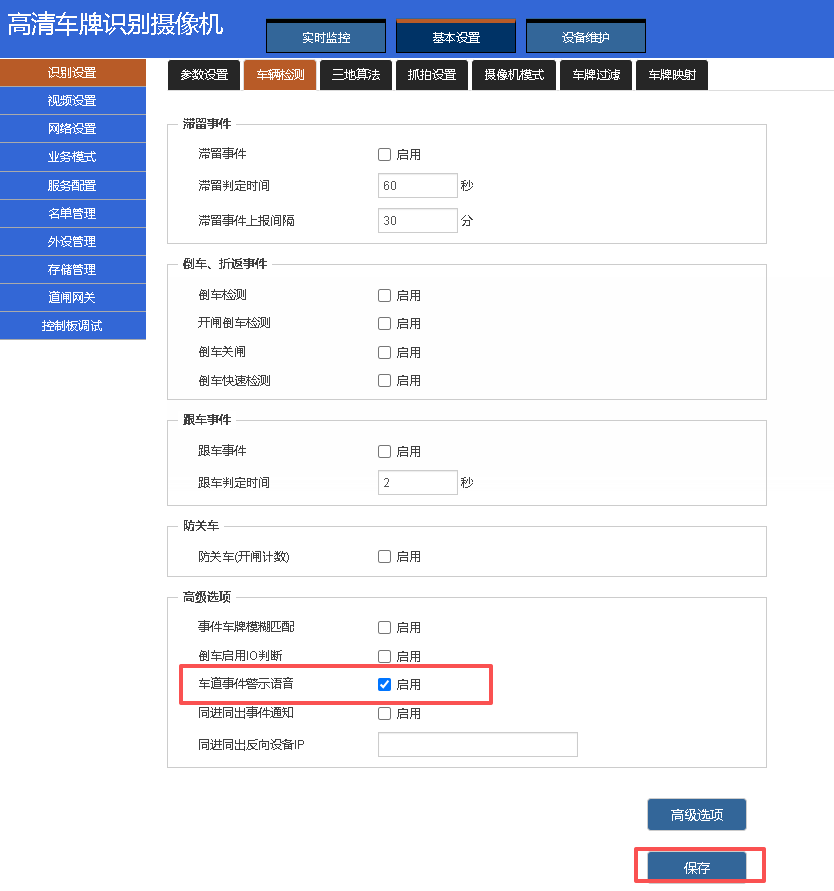

3、撞杆事件报警，道闸本身会报警，联动的车牌识别机也会播报显示：闸杆受损，请联系管理员。（如果没有播报显示，对应的屏卡s017k/u/t312/t317/t120/t150需要更新最新发布程序，相机启用车道事件警示语音）

![E:\desk\xwechat_files\wxid_oj95mcsh2p6f22_b194\temp\InputTemp\b97c9eff-d3b0-4c77-b50c-73e0fd25e23b.png](/media/202606/20260625112348724037.png)

4、撞杆检测联动环境相机录像，

55RE相机是在cm53的web端配置环境相机ip

S6/z6相机是在相机web端配置环境相机ip：基本设置\-\-服务配置—设备互联界面
