相机和显示屏485如何接线

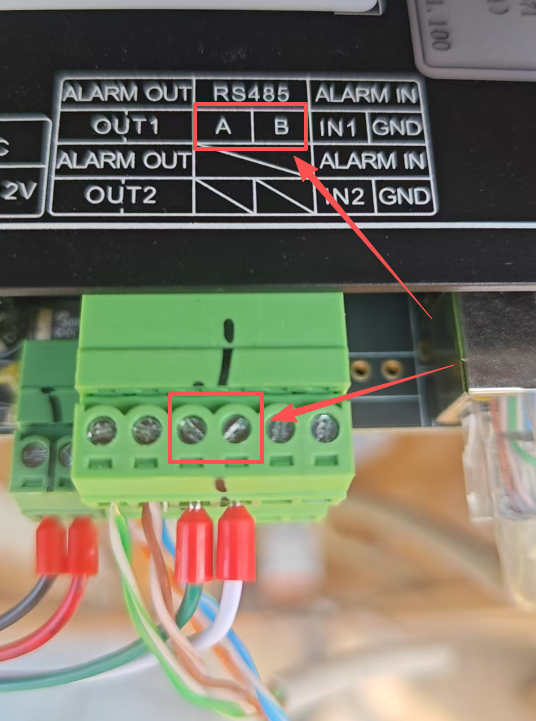

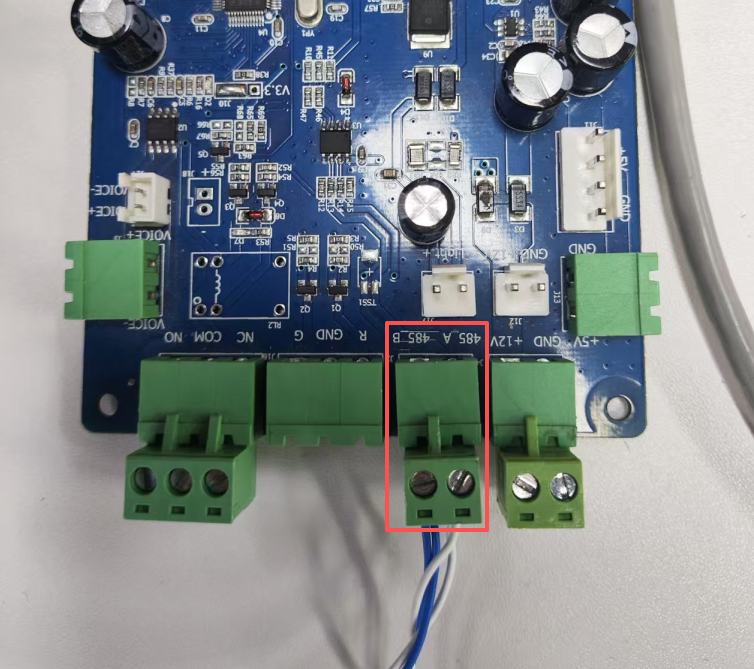

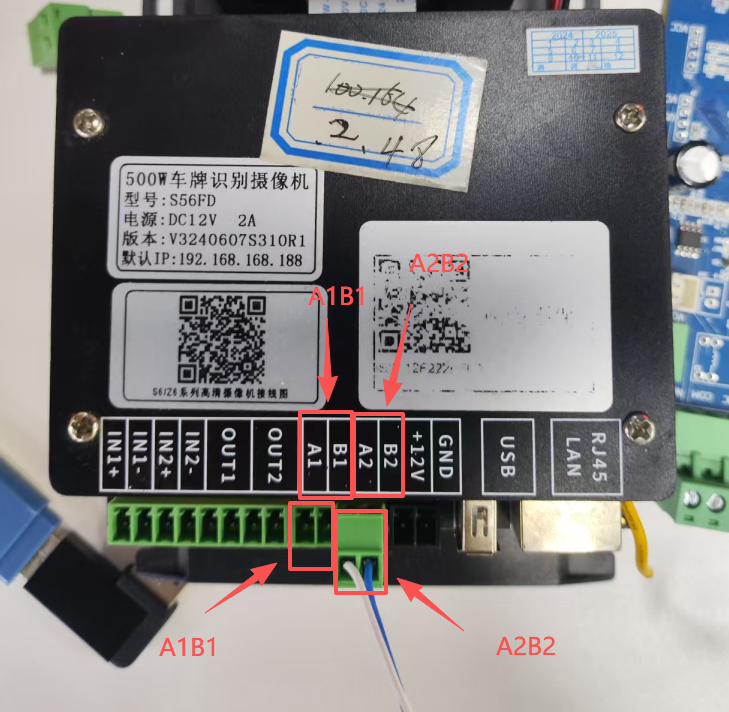

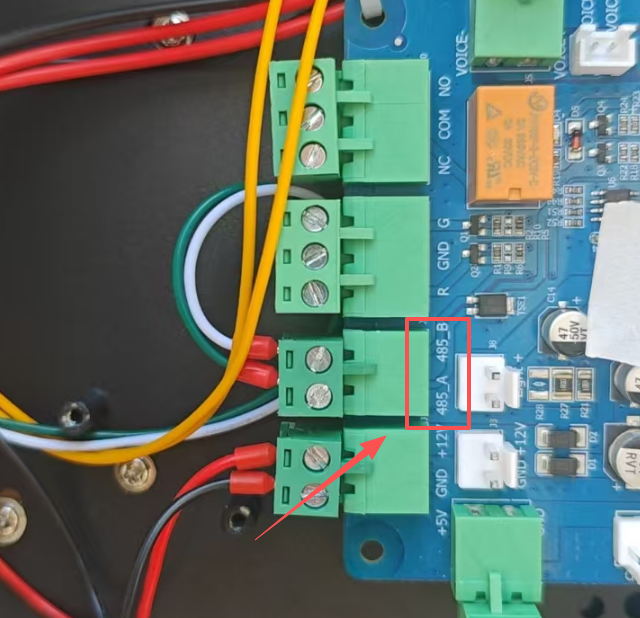

车牌识别接线图： --- ## 一、06系列相机 ### 1. RS485接线说明 - **A1、B1**：连接道闸的485接口（仅适用于我司道闸；若使用第三方道闸，请忽略此项）。 - **A2、B2**：连接显示屏控制卡。 - **注意**：接线时务必正确区分A、B极性，严禁反接。 #### LED款接线图  #### LCD款接线图   --- ## 二、15系列相机 ### 1. RS485接线说明 - **A1、B1**：连接道闸的485接口（仅适用于我司道闸；若使用第三方道闸，请忽略此项）。 - **A2、B2**：连接显示屏控制卡。 - **注意**：接线时务必正确区分A、B极性，严禁反接。 #### LED款接线图  #### LCD款接线图   ---
