道闸主板显示IDLE怎么回事？

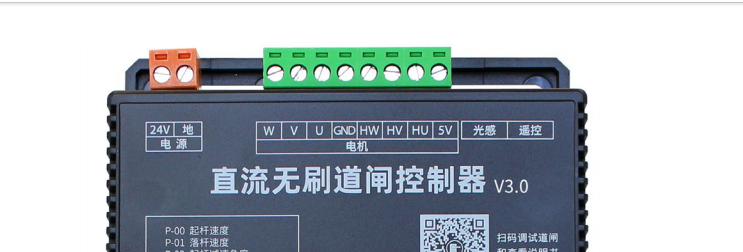

# 硬件故障排查：电机与主板 ### 第一步：检测主板是否正常  **1. 指示灯初测：** 断开主板与电机的接线端子。准备一根短导线，一端接入电机接线端子的 **GND** 端口，另一端悬空。在主板上操作菜单，进入 **P-59** 数值设置界面。 - **正常现象：** 显示屏上方三个指示灯全亮。 - **故障现象：** 三个指示灯未全亮（仅亮一两个或全灭），此情况说明主板故障，需更换主板。 **2. 短接测试：** 在步骤1中若观察到三个指示灯全亮，则使用悬空的导线头进行以下短接测试： - 将导线悬空端与 **HW** 短接，对应的指示灯应熄灭； - 将导线悬空端与 **HV** 短接，另一对应的指示灯应熄灭； - 将导线悬空端与 **HU** 短接，最后一个对应的指示灯应熄灭。 **结论：** 若短接时指示灯均能按对应顺序熄灭，则说明主板功能正常。 > 🎬 **主板报错 IDLE 排查指导视频：** @[preview](url=/media/attachment/2026/10/%E7%94%B5%E6%9C%BA%E9%9C%8D%E5%B0%94%E6%B5%8B%E8%AF%95%E8%A7%86%E9%A2%91.mp4) ⚠️ **排查结论：** 若按上述方式确认主板存在故障，请直接更换道闸主板进行处理。 --- ### 第二步：检测电机是否正常（若主板正常） --- ### 第三步：更换电机机芯盖（若电机故障） 若确认电机故障，需更换电机机芯盖处理。 **操作方法：** 使用内六角螺丝刀拆卸固定螺丝，拔出旧机芯盖，替换安装上新的电机机芯盖即可。 更换电机盖教程 https://ymzhdoc.szymzh.com/doc/1899/
