DZ16A产品使用手册

# DZ16A 直流无刷道闸产品规格书

**📎 相关附件下载：**
### - [【附件】DZ16A--玛瑙灰--直流无刷产品规格书20240801.pdf](/media/attachment/2026/08/DZ16A--%E7%8E%9B%E7%91%99%E7%81%B0--%E7%9B%B4%E6%B5%81%E6%97%A0%E5%88%B7%E4%BA%A7%E5%93%81%E8%A7%84%E6%A0%BC%E4%B9%A620240801_zvk2N9v.pdf)
### - [【附件】DZ16A--土豪金--直流无刷产品规格书20240801.pdf](/media/attachment/2026/08/DZ16A--%E5%9C%9F%E8%B1%AA%E9%87%91--%E7%9B%B4%E6%B5%81%E6%97%A0%E5%88%B7%E4%BA%A7%E5%93%81%E8%A7%84%E6%A0%BC%E4%B9%A620240801.pdf)

---

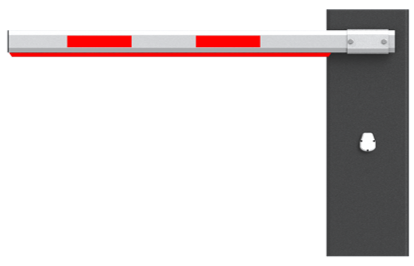

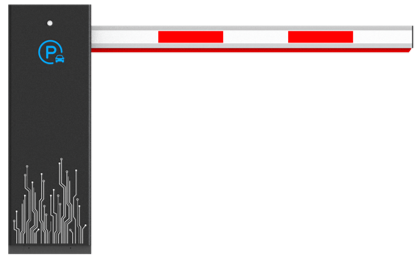

### 1. 产品实拍

---

### 2. 配套道闸主板及说明书

### - **主板说明书下载**：[【附件】直流无刷道闸主板说明书3.5.pdf](/media/attachment/2026/08/D6%E7%9B%B4%E6%B5%81%E6%97%A0%E5%88%B7%E9%81%93%E9%97%B8%E4%B8%BB%E6%9D%BF%E8%AF%B4%E6%98%8E%E4%B9%A63.5.pdf)

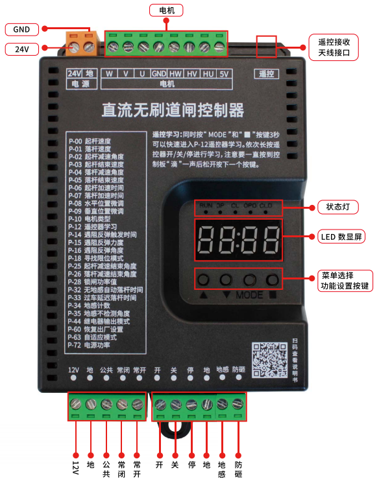

- **主板实物图**：

![](/media/202608/6b2c9ee28ac34709b33a3b08ac9592723293.png)

---

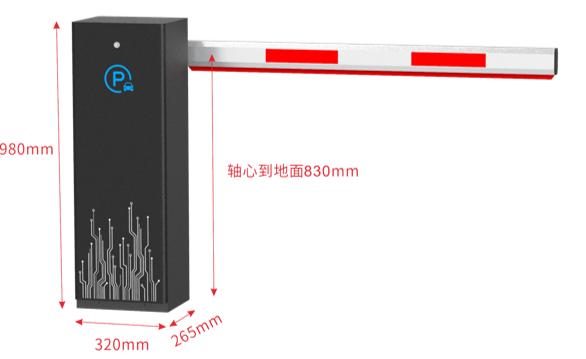

### 3. 外形尺寸及膨胀螺栓孔位

![](/media/202608/599fac73f4064d909e5d591342308d197555.png)
![](/media/202608/d28a65b5c03149ed971eeef1f34fa1085989.png)

---

### 4. 产品特性

*   **动力核心**：采用 24V 直流无刷电机及变频控制技术，动力强劲且运行平稳；
*   **紧凑结构**：机芯采用侧面固定方式安装，整体结构紧凑，节省空间；
*   **便捷维护**：模块化可拆卸部件设计，配合控制器故障码显示，维护保养简单、易操作；
*   **高效传动**：机芯采用斜齿轮减速传动，传动效率高、性能稳定、对功率输出损耗小；
*   **无级调速**：1.5 秒机芯，无极调速 1.5-3 秒；3.0 秒机芯，无极调速 3-6 秒；
*   **遥控扩展**：学习码遥控技术，最大支持 50 组遥控器配对；
*   **智能功能**：支持延时自动关闸、开关到位锁闸、车队模式、计数功能；
*   **灵活换向**：支持左右换向，适应不同安装现场需求；
*   **断电应急**：断电后支持手摇起落闸杆，可选配断电自动抬杆功能；
*   **遇阻反弹**：闸杆在下落过程中，若遇到外力阻挡，便会自动起杆，有效降低误撞损伤；
*   **地感防砸**：闸杆在下落过程中，如接收到地感信号，便会自动起杆，触发期间不落杆，待信号恢复后自动下落，确保安全；
*   **开优先防砸**：闸杆在下落过程中，只要接收到开闸信号，闸杆便会立即执行开闸动作，保障紧急情况通行安全。

---

### 5. 规格参数

> **注：** *产品技术规格如有变更，恕不另行通知。*
