DZ36产品使用手册

# DZ36直流无闸道闸产品规格书

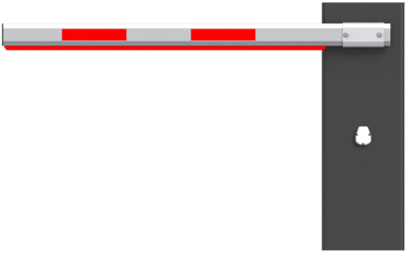

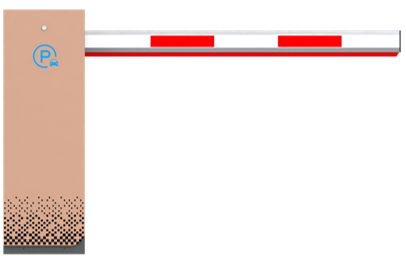

## 1、产品实拍

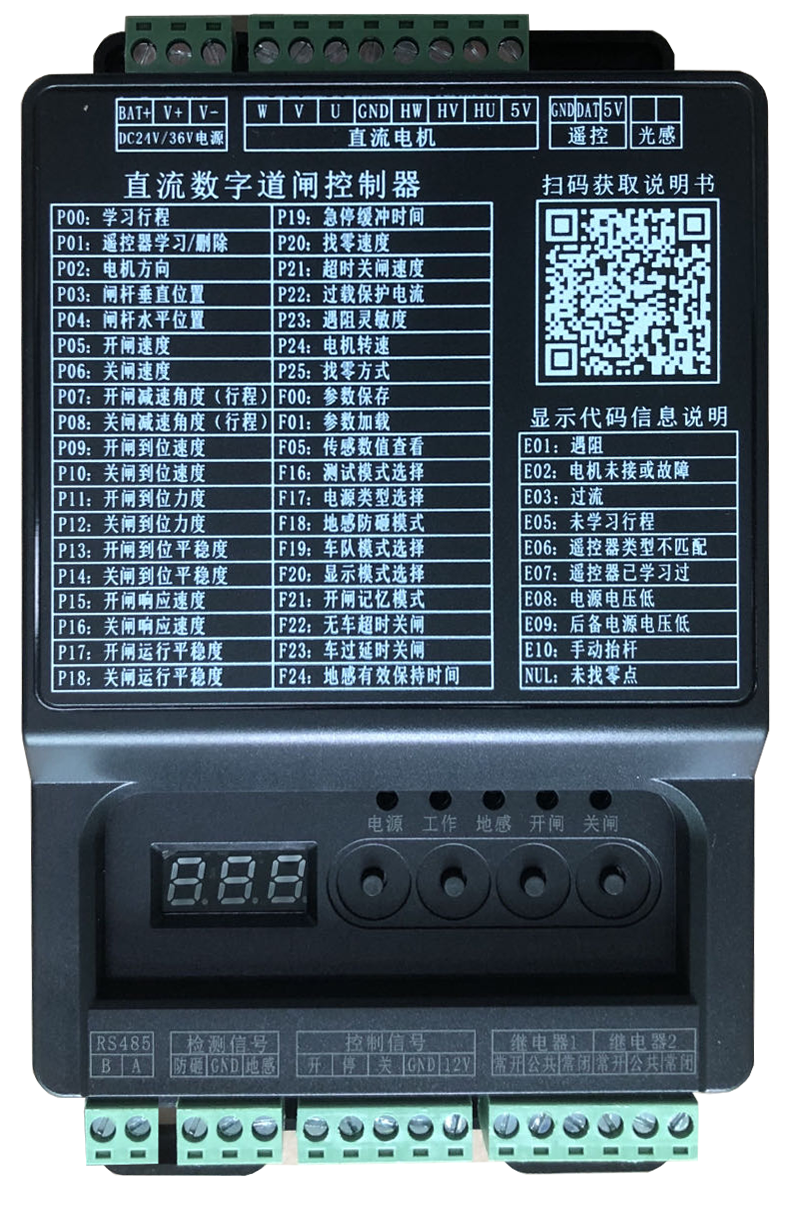

## 2、配套道闸主板及说明书

### **附件下载：** [直流道闸控制器说明书（20250328）.pdf](/media/attachment/2026/08/QD-BL100%E7%9B%B4%E6%B5%81%E9%81%93%E9%97%B8%E6%8E%A7%E5%88%B6%E5%99%A8%E8%AF%B4%E6%98%8E%E4%B9%A620250328.pdf)

![主板及说明书图示1](/media/202608/6dc7fec8868c4c21b994b0c7c10773dd8062.png)
![主板及说明书图示2](/media/202608/860a9f7e51124330adf9a598246b1e424268.png)

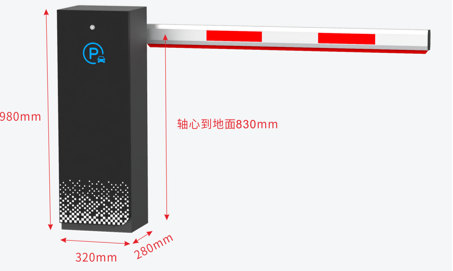

## 3、外形尺寸及膨胀螺栓孔位

![外形尺寸图](/media/202608/2f5b20e12e484f7282f6b92c1e2b45793945.png)

![膨胀螺栓孔位图](/media/202608/556e70008f6d4781bb240a10920628116874.png)

## 4、产品特性

**【智能监控】**
*   IOT远程实时监控道闸状态，支持小程序参数调试（需搭配数智相机使用）；
*   主动上报跟车事件、倒车事件、滞留事件等信息（需搭配数智相机使用）。

**【机芯与电机技术】**
*   采用24V直流无刷电机及变频控制技术，运行平稳、寿命长；
*   机芯采用侧面固定方式安装，结构紧凑；
*   机芯采用模块化可拆卸部件设计，控制器故障码显示，维护保养简单、易操作；
*   机芯采用斜齿轮减速传动，传动效率高、性能稳定、功率损耗小。

**【速度与杆型配置】**
*   **0.8秒机芯**：无级调速0.8-1.5秒（建议搭配泡沫杆≤4米）；
*   **1.5秒机芯**：无级调速1.5-3秒；
*   **3秒机芯**：无级调速3-6秒（栅栏杆长度超过4米时，推荐使用3秒机芯）。

**【便捷控制功能】**
*   学习码遥控，支持左右换向；
*   支持延时自动关闸、开关到位锁闸、车队模式、计数功能；
*   断电后支持手摇起落闸杆，可选配断电自动抬杆功能。

**【全方位安全防砸】**
*   **遇阻反弹**：闸杆下落过程中遇到外力阻挡，自动起杆，减免失误带来的损伤；
*   **地感防砸**：闸杆下落过程中接收到地感信号，自动起杆且触发期间不落杆，信号恢复后自动下落，确保安全；
*   **开优先防砸**：闸杆下落过程中遇紧急情况，只要接收到开闸信号，闸杆即执行开闸动作。

## 5、规格参数
