【v3.6】屏显模板

#### 功能概述

* “屏显模板”模块，提供可视化界面配置C08系列LED显示屏的模板化管理功能，支持停车场场景的定制化内容展示。核心能力包括：
	+ 模板化设计：支持创建可复用的屏显模板
	+ 灵活布局：支持自定义车位状态、车辆信息、费用信息等内容的展示区域
	+ 设备适配：配置完成的模板可直接应用于C08型号显示屏设备
* 适用场景：停车场空闲/占用车位状态展示、车辆进出信息提示、停车费用显示等。

#### 操作入口

* 进入停车场管理软件后台，导航至【车场管理 / 屏显模板】页面，进行模板的创建、编辑和查看。

#### 操作流程

配置屏显模板需按以下4个步骤依次完成：

1. 选择屏显区域
2. 分配节目区域
3. 分配节目功能
4. 保存屏显模板

#### 详细操作说明

##### 步骤1：选择屏显区域

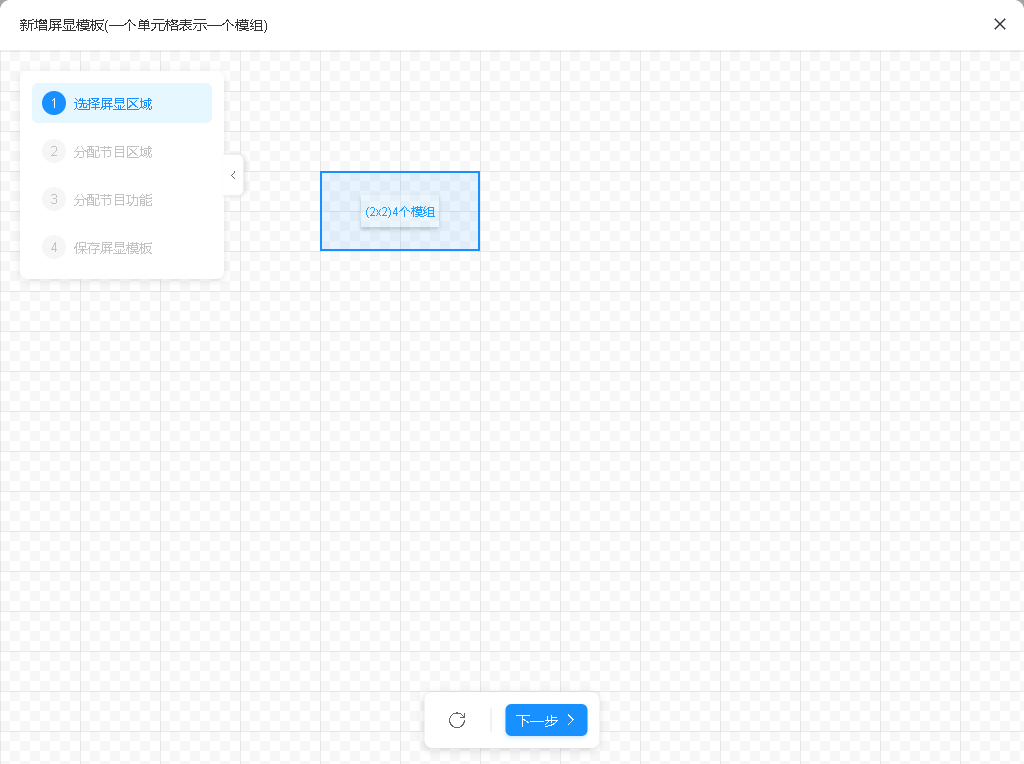

* 进入【车场管理/屏显模板】界面，点击【新增】按钮，打开“新增屏显模板”窗口。
* 软件提供网格化屏显区域选择界面，用户根据实际LED设备模组大小和个数，通过鼠标拖选的方式划定出对应的网格块数。

![](/media/202607/20260704140506035478.png)

##### 步骤2：分配节目区域

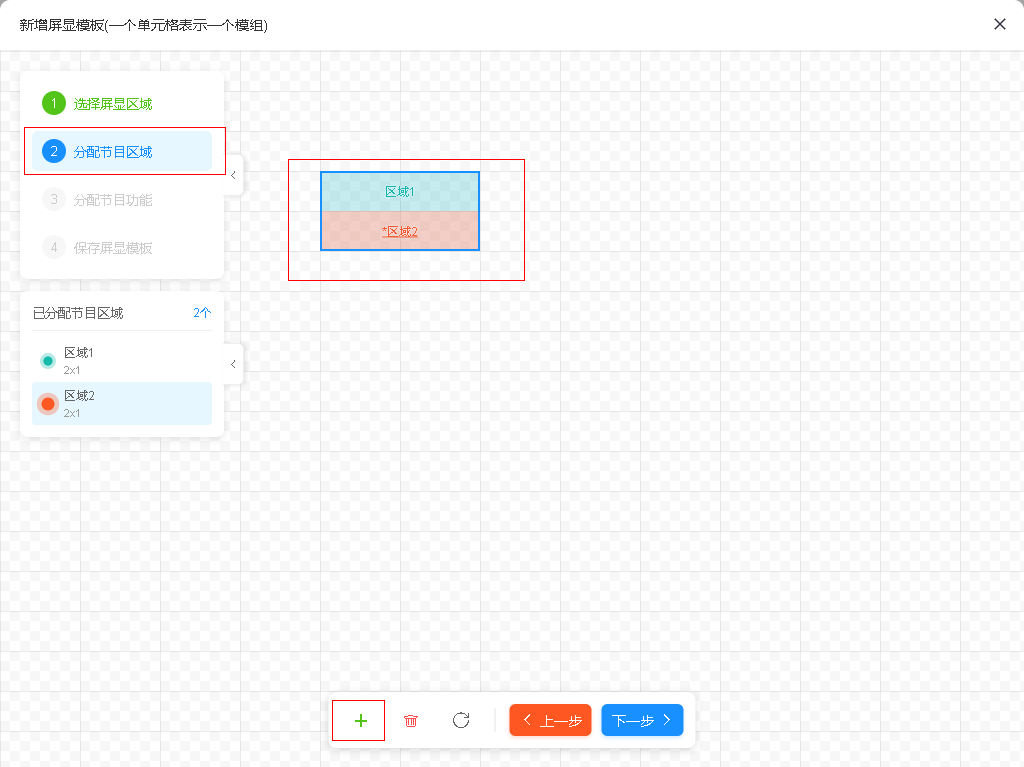

* 选择完屏显区域后，点击下面的“下一步”按钮，进入到【分配节目区域】。
* 在步骤1中的屏显区域中，通过鼠标拖选的方式划定出对应区域显示内容。

![](/media/202607/20260704140506184211.png)

##### 步骤3：分配节目功能

* 选择完节目区域后，点击下面的“下一步”按钮，进入到【分配节目功能】。
* 点击要分配节目的区域，进入到详细分配界面。
* 系统支持分别配置“空闲状态”和“非空闲状态”下的显示内容。

##### 状态切换

* 界面顶部提供【空闲状态】【非空闲状态】两个选项卡，用户可根据实际需求切换配置场景。

###### 内容配置（以“空闲状态”为例）

* 点击【节目内容】子选项卡（默认选中），进入具体内容设置。
* 部分参数无法选中时，表示仅支持在非空闲时加载

###### 内容详情

通过分类标签选择需要展示的实时信息，包括：

* 基础信息：车场总车位、车场剩余车位、区域名称、区域总车位、区域剩余车位、关联车道、自定义信息
* 时间信息：当前时间、入场时间、出场时间、过期时间、停车时长、剩余天数
* 车辆信息：车牌号、车牌类型、车场车位号
* 费用信息：费用、余额

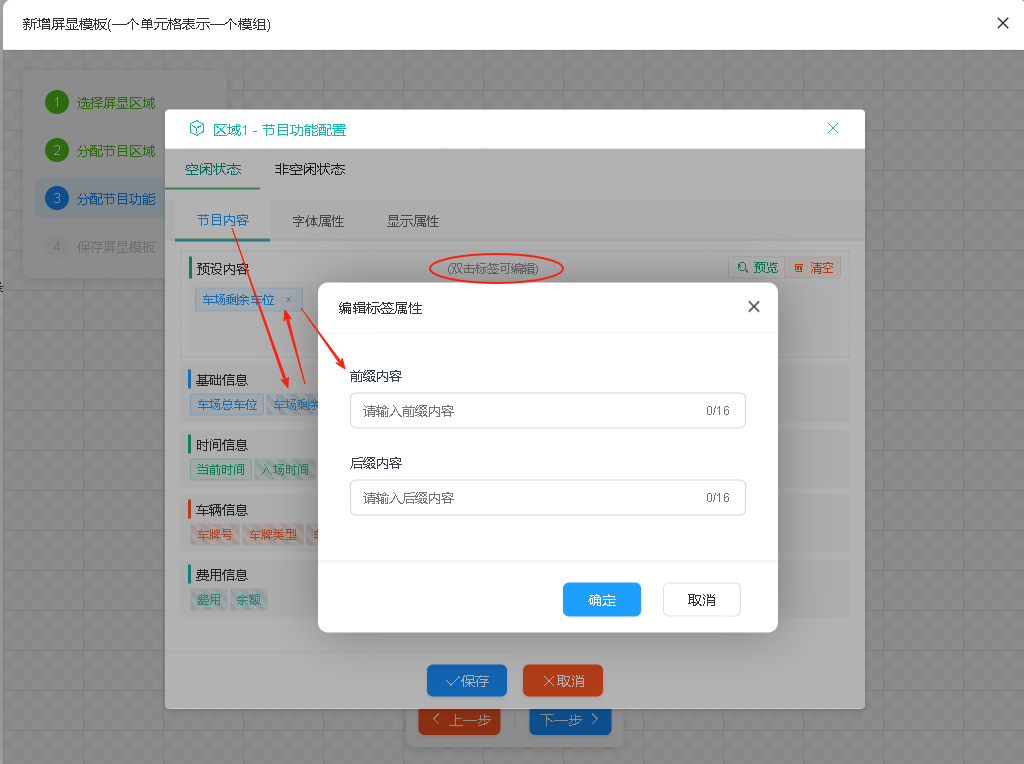

操作方式：点击分类中的具体标签（如“车场剩余车位”），系统自动将其添加到“预设内容”输入框中，支持手动调整顺序或双击标签进入编辑。

![](/media/202607/20260704140506301522.png)

###### 样式设置

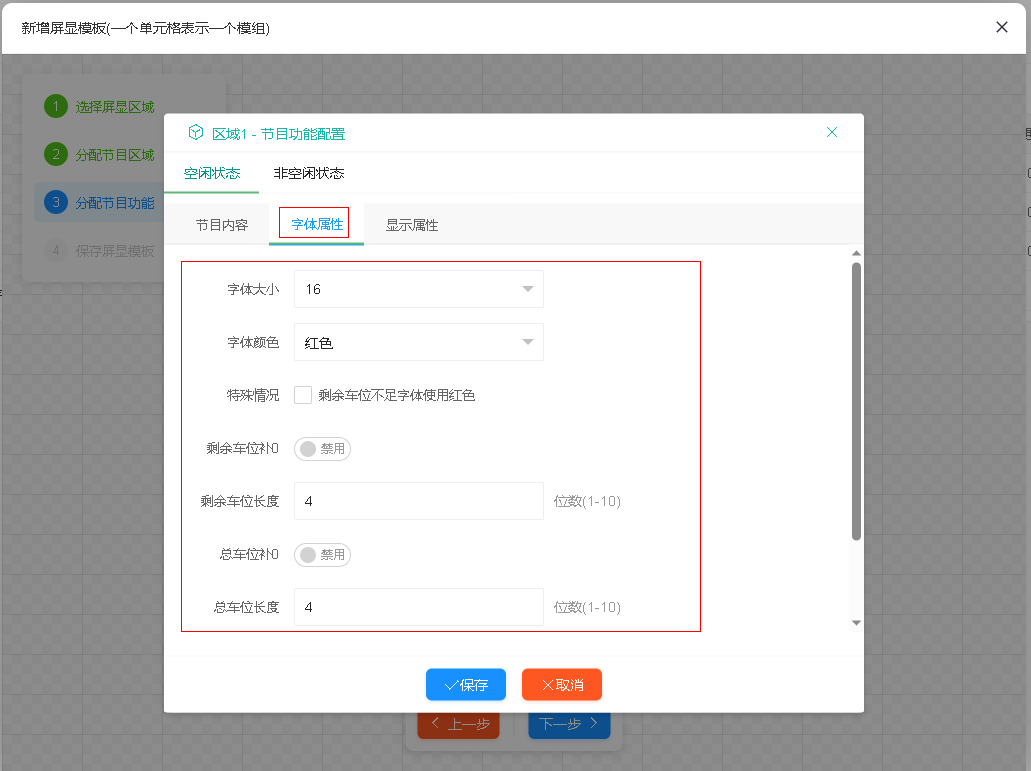

* 字体属性（示例配置）：
	+ 字体大小：16px（可调整）
	+ 字体颜色：红色（默认支持多种颜色选择，特殊场景如“剩余车位不足”可强制设为红色），需设备支持双色或三色。
	+ 补零规则：剩余车位/总车位是否补零（可选“禁用”或启用），位数限制（如剩余车位长度设为4位，总车位长度设为4位）。

![](/media/202607/20260704140506401351.png)
![](/media/202607/20260704140506567627.png)

###### 非空闲状态配置

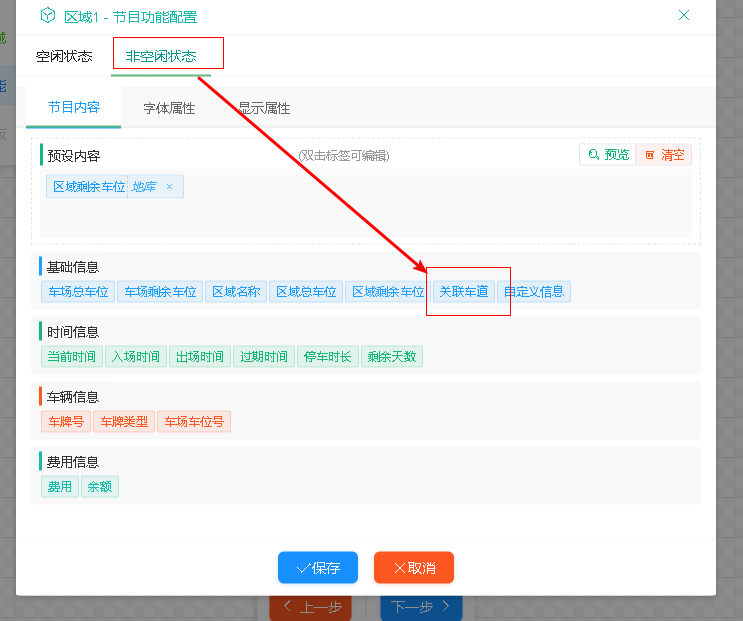

* 切换至【非空闲状态】选项卡后，操作逻辑与空闲状态一致，用户需单独设置该场景下的显示内容（如当前时间、车牌号、费用余额等）。

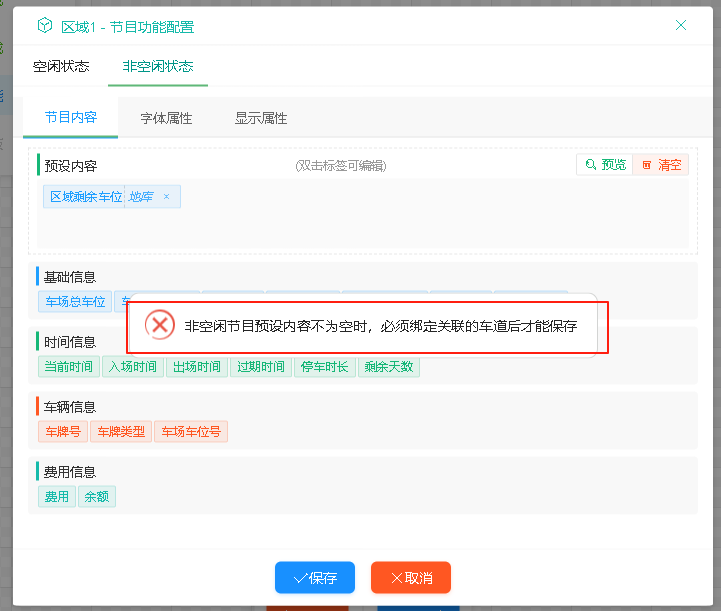

* 非空闲状态必须选择“基础信息”中的“关联车道”，否则无法正常保存

![](/media/202607/20260704140506684382.png)

![](/media/202607/20260704140506809177.png)

##### 步骤4：保存屏显模板

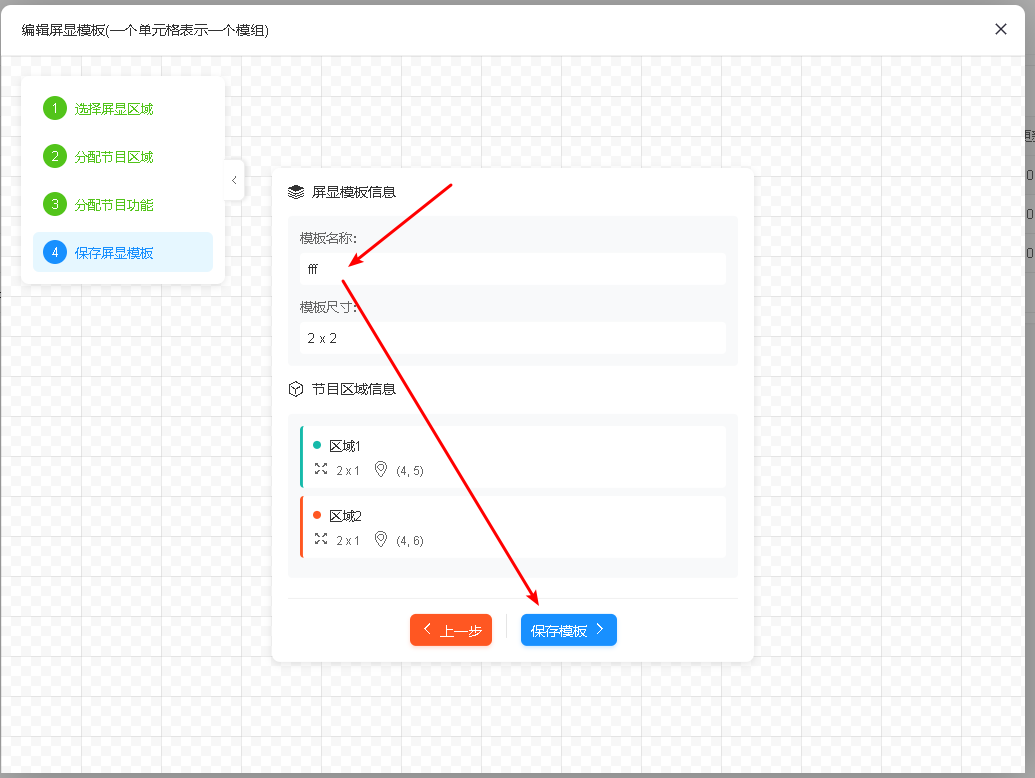

* 在“分配节目功能”步骤都操作完成后，点击界面底部【保存】按钮。然后点击“下一步”进入保存屏显模板界面。
* 输入模板名称并确认模板尺寸、界面信息无误后，点击“保存模板”按钮（蓝色图标）模板将保存至系统数据库，可在【车场管理/屏显模板】列表中查看（状态显示为“配置完成”）。
* 若需修改，可点击【上一步】返回调整，或通过列表页的【编辑】按钮二次修改已保存的模板。

![](/media/202607/20260704140506917716.png)

#### 注意事项

1. 屏显区域选择需与实际模组屏幕参一致，避免显示内容错位。
2. 字体颜色、补零规则等样式设置需符合停车场实际展示需求。
3. 保存前建议通过“预览”功能检查大致效果，确保内容与样式符合预期。

#### 常见问题解答（FAQ）

##### 问题1：如何确保屏显模板的正确性？

确保填写的信息准确无误，特别是模板尺寸。

##### 问题2：屏显模板不生效怎么办？

检查设置是否正确，确认是否已保存并生效。

##### 问题3：如何修改屏显模板？

* 可通过两种方式：
	+ 1\.编辑已保存模板：在模板列表页点击【编辑】进行修改后保存；
	+ 2\.重新配置：删除旧模板后新建；

##### 问题4：非空闲状态必须配置关联车道的原因？

* 该参数用于车辆识别联动，确保实时显示正确的进场车辆信息，是业务逻辑的必要条件。

##### 问题5：为什么部分数据项显示为不可选状态？

* 部分动态数据（如费用信息）仅在非空闲状态下可用。
* 非空闲状态下，已经添加了的选项，会变成不可选状态，需要在预设内容中删除才可添加，并且部分选项不支持重复设置，例如：时间信息，仅支持单个界面加载一次；

##### 问题6：如何实现剩余车位数字补零显示？

* 先确认要显示车位数的位数，例如车场车位是3位数，需要显示4位
* 在分配节目功能→字体属性→补零规则中：
	+ 启用补零功能
	+ 设置目标位数（如4位）
	+ 系统自动补零（例：123→0123）

### 问题7：支持哪些字体大小？

* 支持16、24、32、48、64
* 字体大小默认只支持16、24、32号字体，超出的情况下，需要是新卡，并且升级特殊程序版本并重新设置屏参才支持显示。

##### 问题8：有无详细配置说明？

* C08屏卡配置说明：[C08屏卡配置说明](http://doc.cpyht.com/web/#/23/5847)
