B30在线监控（传统风格）

#### 系统概述

* “值班中心”模块是停车场管理的核心操作终端，主要用于**值班人员日常管理**，涵盖车辆进出人工管控、收费信息查询、月卡/车位状态查看、车道视频监控等功能，支持与后台系统联动，提升值班效率。

#### 操作入口

* 点击岗亭图标，打开进入岗亭的登录界面，或浏览器输入服务器地址的ip:8888/gt，进行访问岗亭。
* 注：
	+ V3\.5之前的版本，通过ip:8888/SentryLogin进行访问。
	+ V3\.0之前的版本，通过ip:7702进行访问。

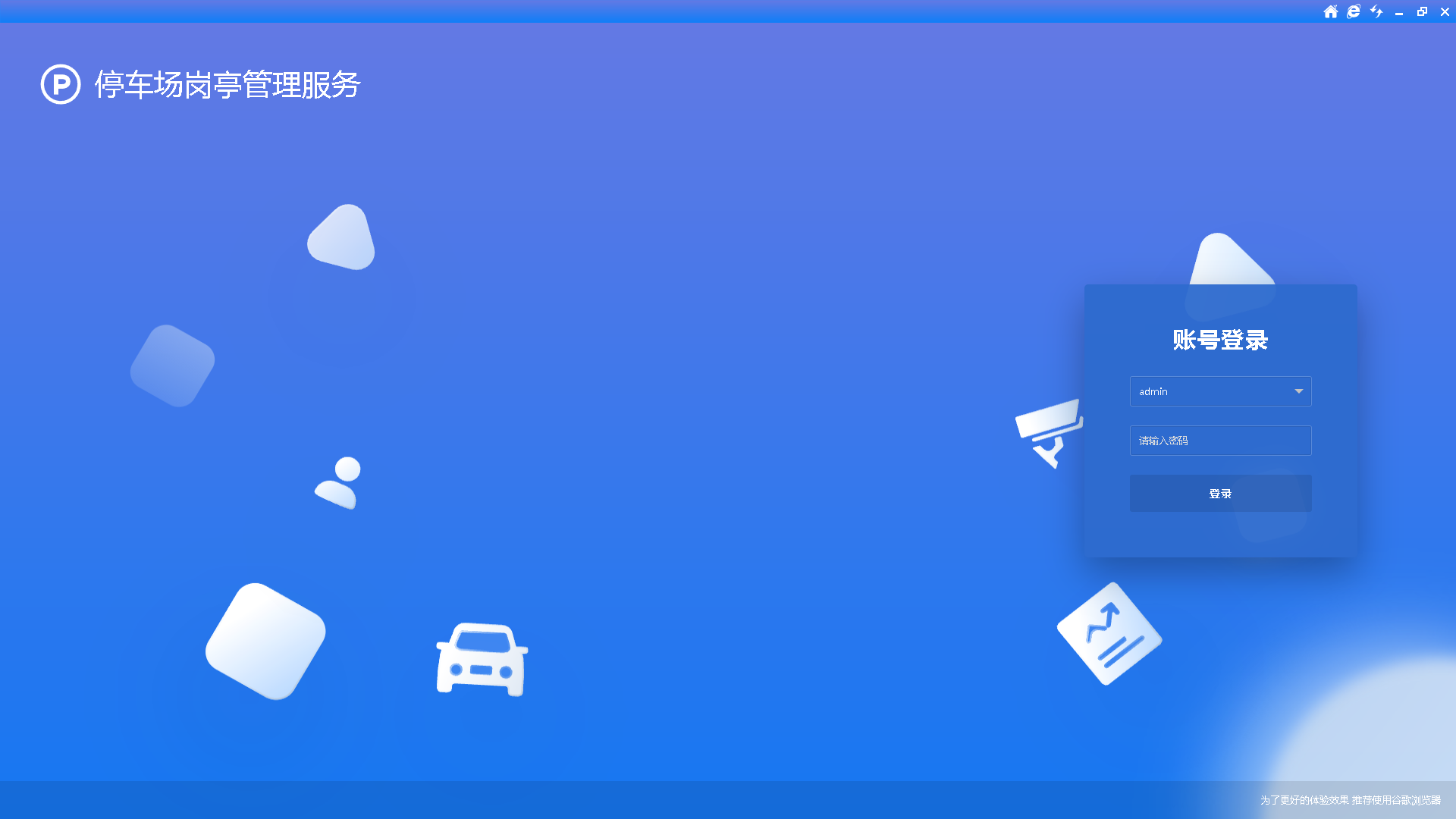

### 登录步骤

1. 进入登录界面后，选择需登录的**值班账号**（支持多账号切换）；
2. 输入账号对应**密码**（区分大小写）；
3. 点击【登录】按钮，验证通过后进入岗亭主界面。

![](/media/202607/20260706143041973249.png)

#### 功能描述

##### 核心功能模块布局

岗亭端主界面采用「左侧列表\+右侧详情」布局，主要包含以下模块：

* **车道监控**：显示关联车道的视频画面及操作入口；
* **固定车查询**：检索系统登记的固定车辆信息；
* **记录查询**：查看停车、特殊车辆放行、人工开闸等历史记录；
* **事件提醒**：接收智慧道闸或者数智相机上报的车道异常事件（如倒车、跟车）；
* **菜单**：访问系统其他功能（如管理后台、播放设置）；
* **车道操作**：快速执行开闸、关闸、手动放行等指令；
* **在线监控左侧**：展示车辆入出场抓拍图片及信息；
* **车道弹框**：处理入口/出口车辆确认逻辑；
* **场内记录**：查看当前在场车辆信息；
* **右侧区域**：显示系统提示、收费信息、车位状态及连接状态。

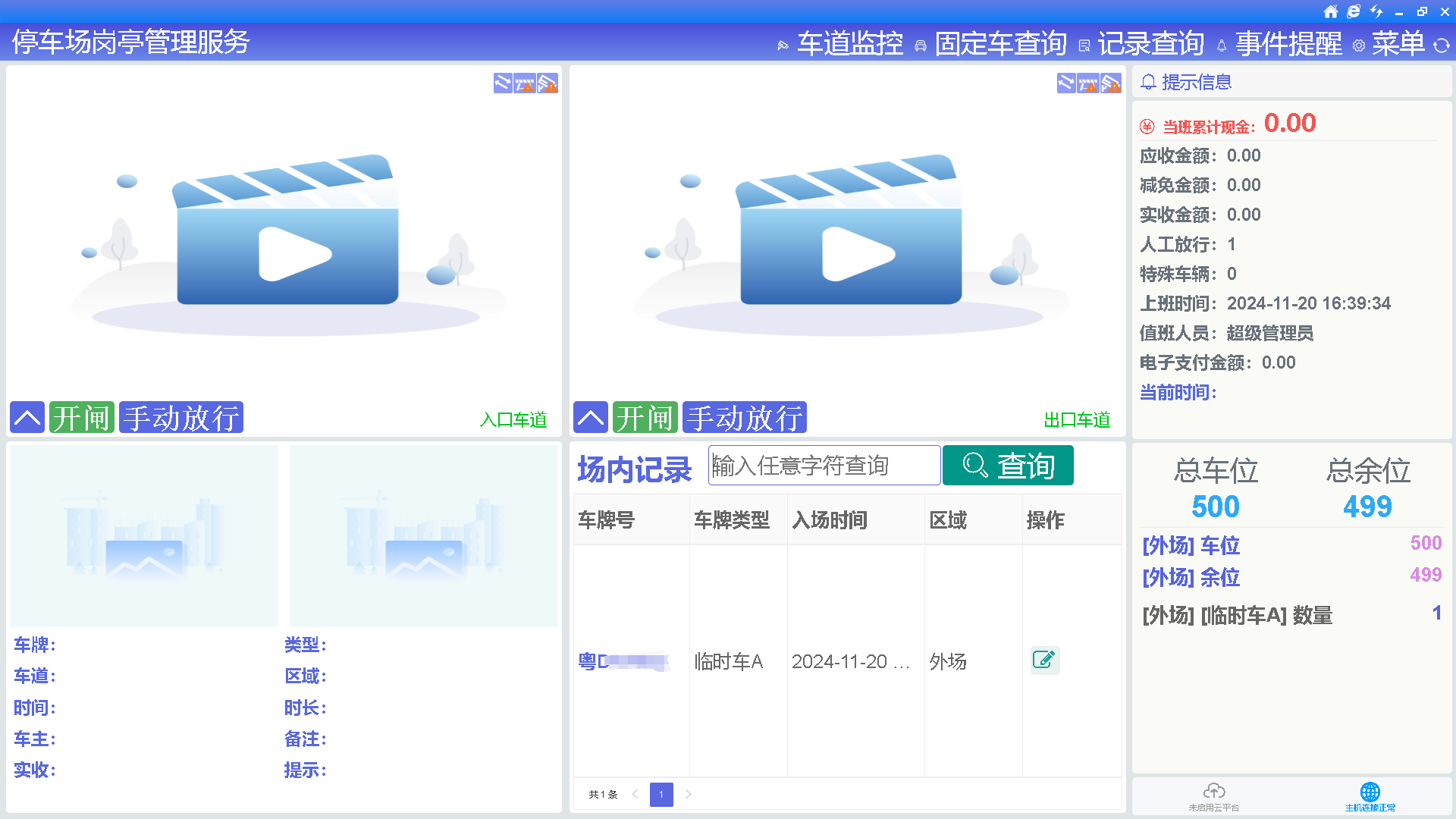

##### 岗亭界面中心

![](/media/202607/20260706143042048221.png)

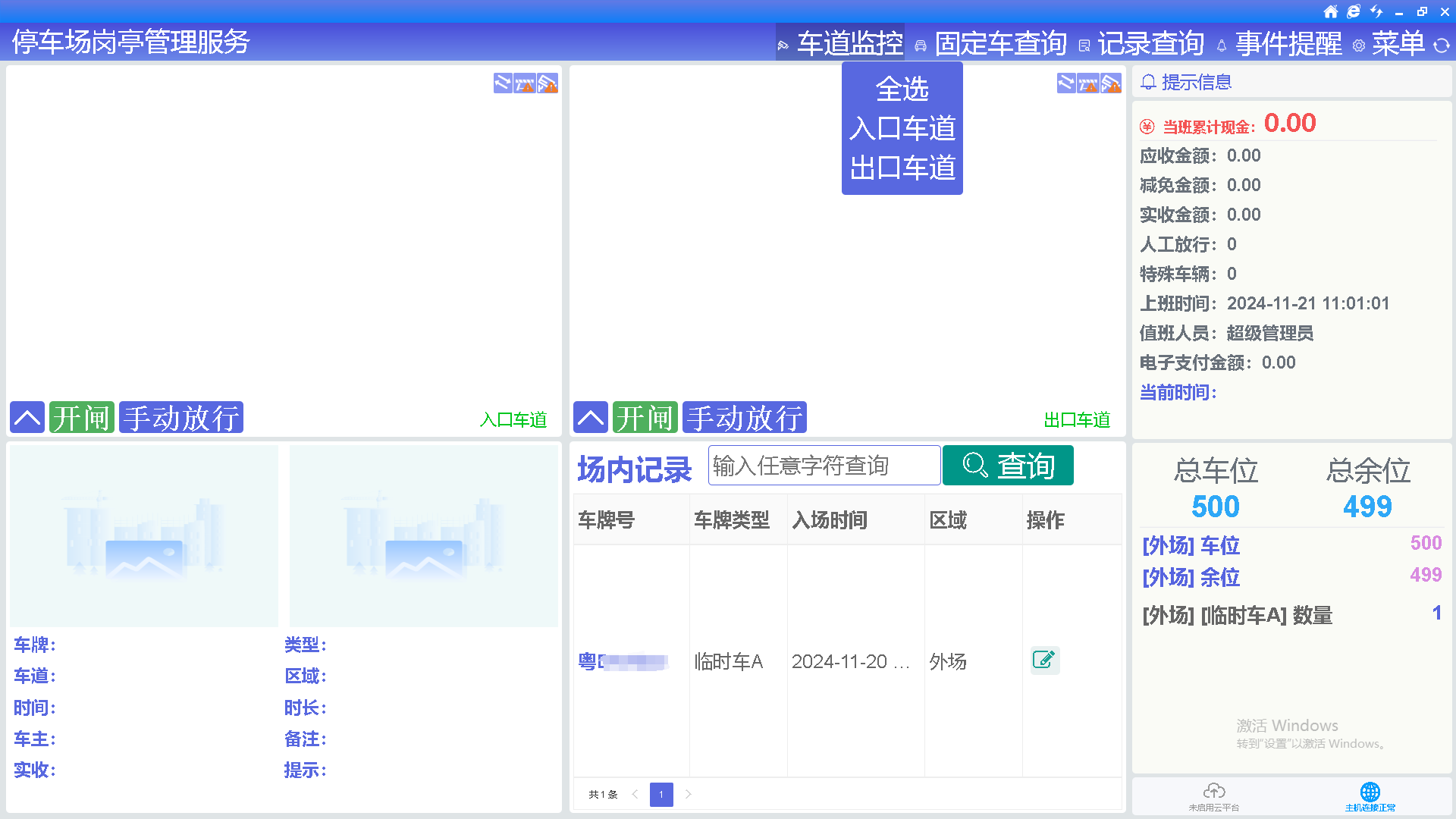

##### 车道监控

点击车道监控，会显示出当前登录账号已关联的车道名称，勾选对应的车道名称后，可查看该车道的视频画面，并可对该车道进行相关操作，例如：开闸、关闸、手动放行、识别等

![](/media/202607/20260706143042196688.png)

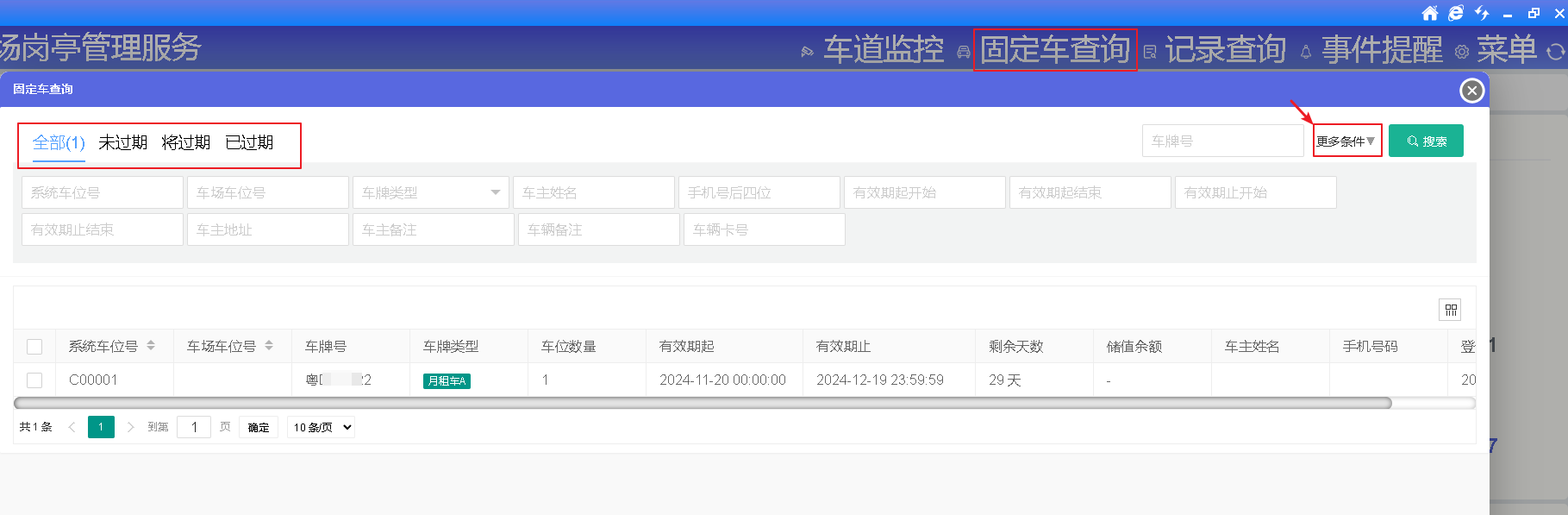

##### 固定车查询

用于查询系统已登记的固定车信息

系统默认按车牌号查询，支持点击更多条件查询，也可切换顶部的状态：全部、未过期、将过期、已过期

![](/media/202607/20260706143042566358.png)

##### 记录查询

用于查询相关主要记录，包含：停车记录、特殊车辆放行记录、人工开闸记录、缴费记录

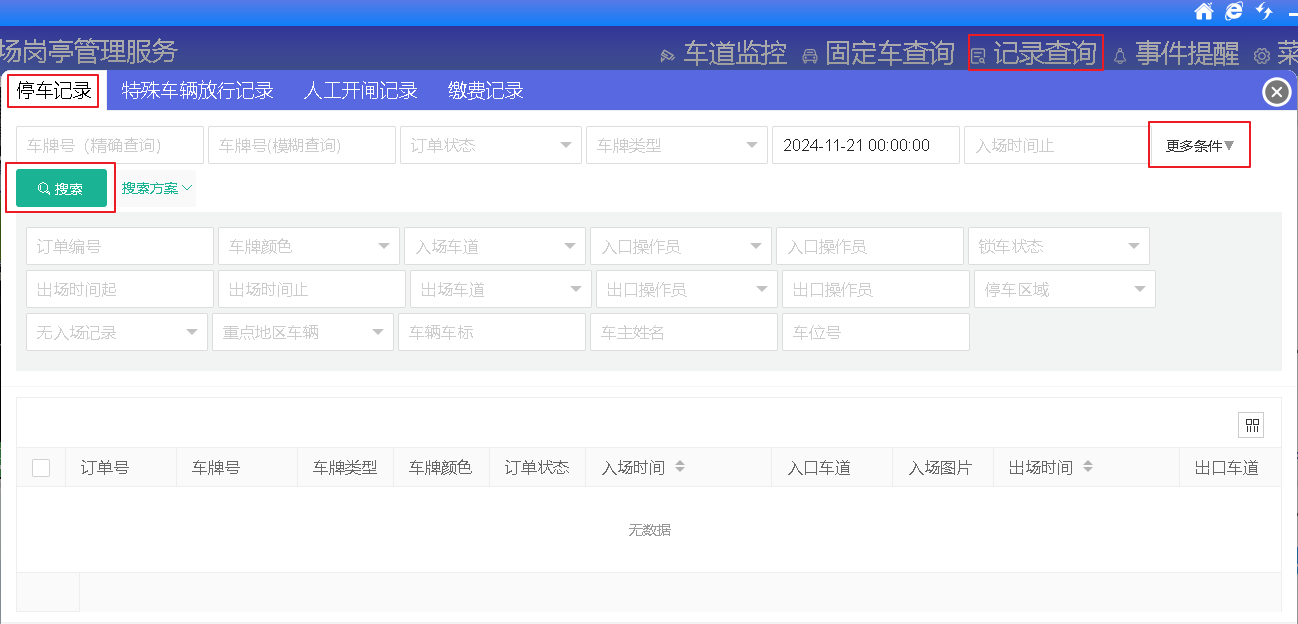

##### 停车记录

用于查询停车相关记录，包含车牌号、订单状态、车牌类型、入出场时间等，并支持保存搜索方案

![](/media/202607/20260706143042829429.png)

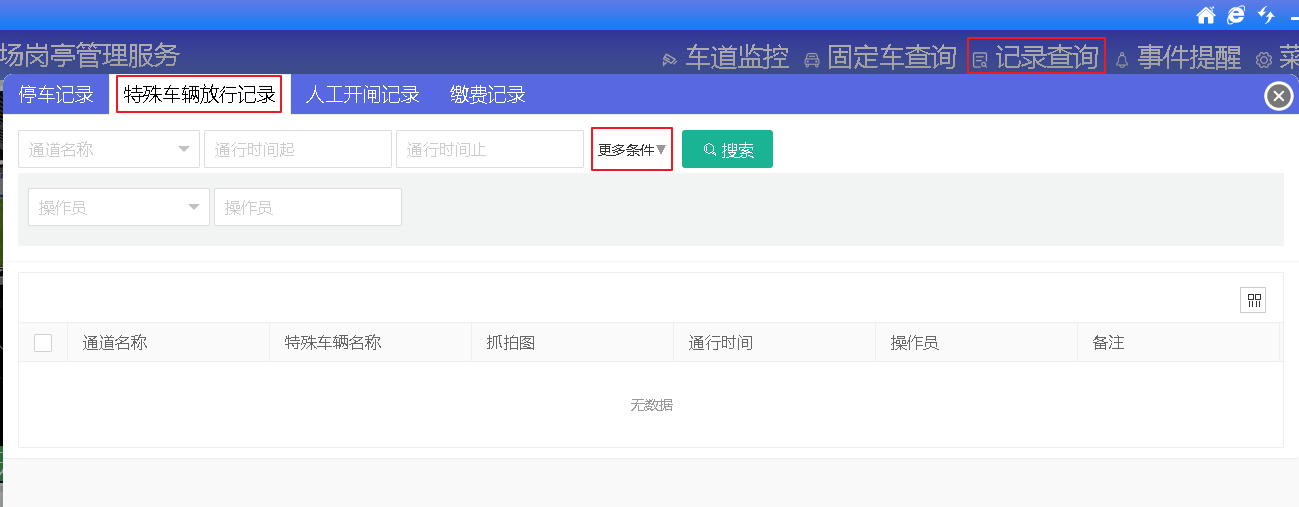

##### 特殊车辆放行记录

用于查询特殊车辆的放行记录，特殊车辆类型来自后台的特殊车辆定义，注：B30暂未用到

![](/media/202607/20260706143042889223.png)

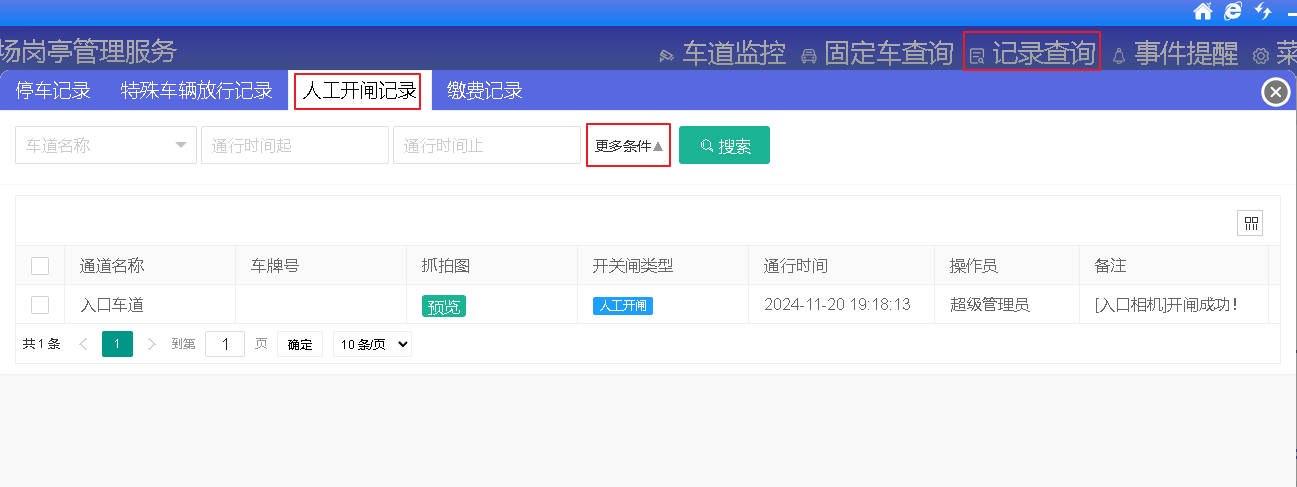

##### 人工开闸记录

用于查询人工操作开闸的记录，包含：点击车道直接开闸、直接点关闸、遥控非法开闸等

![](/media/202607/20260706143042989382.png)

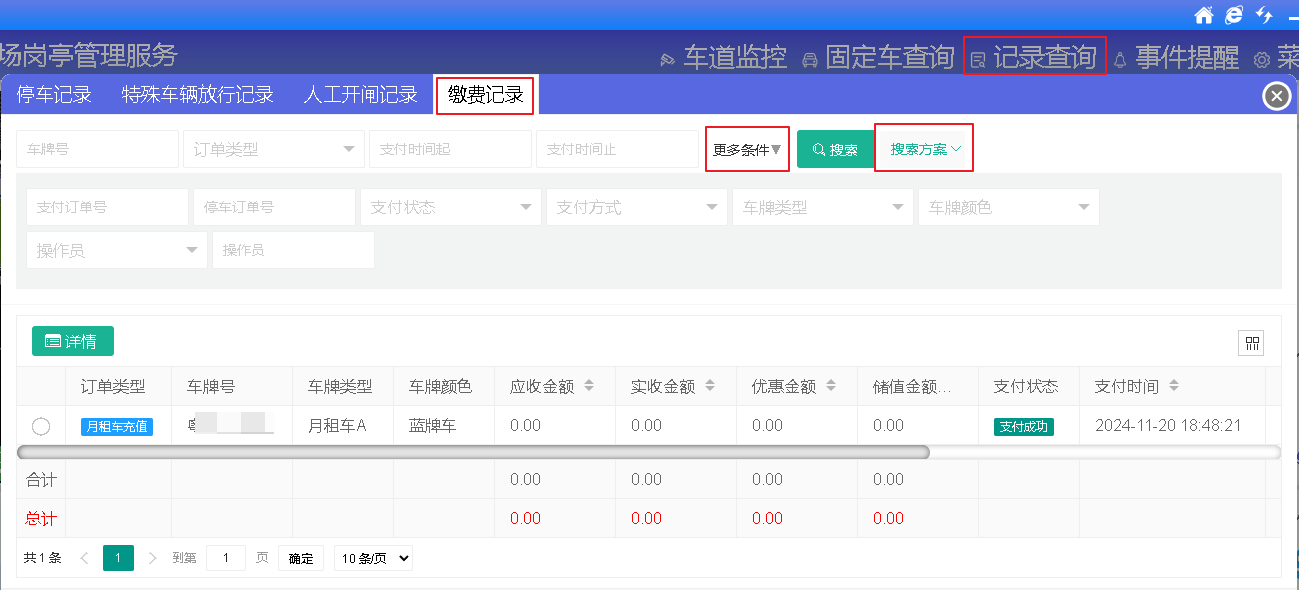

##### 缴费记录

用于查询车辆的缴费记录信息，包含：车牌号、订单类型、支付时间等，并支持保存搜索方案

![](/media/202607/20260706143043056211.png)

##### 事件提醒

用于搭配智慧道闸（车道控制器）设备使用时，车辆产生倒车、跟车等相关事件后，设备上报给软件，软件可直接点击跳转到事件管理界面，进行处理相关事件信息。

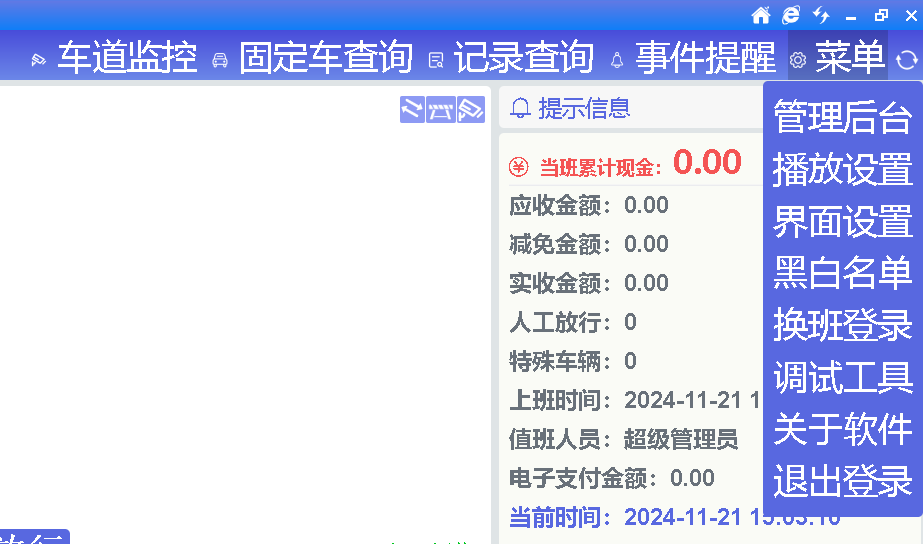

##### 菜单

展示系统更多的功能模块，包含：管理后台、播放设置、界面设置、黑白名单、换班登录、调试工具、关于软件、退出登录

![](/media/202607/20260706143043106261.png)

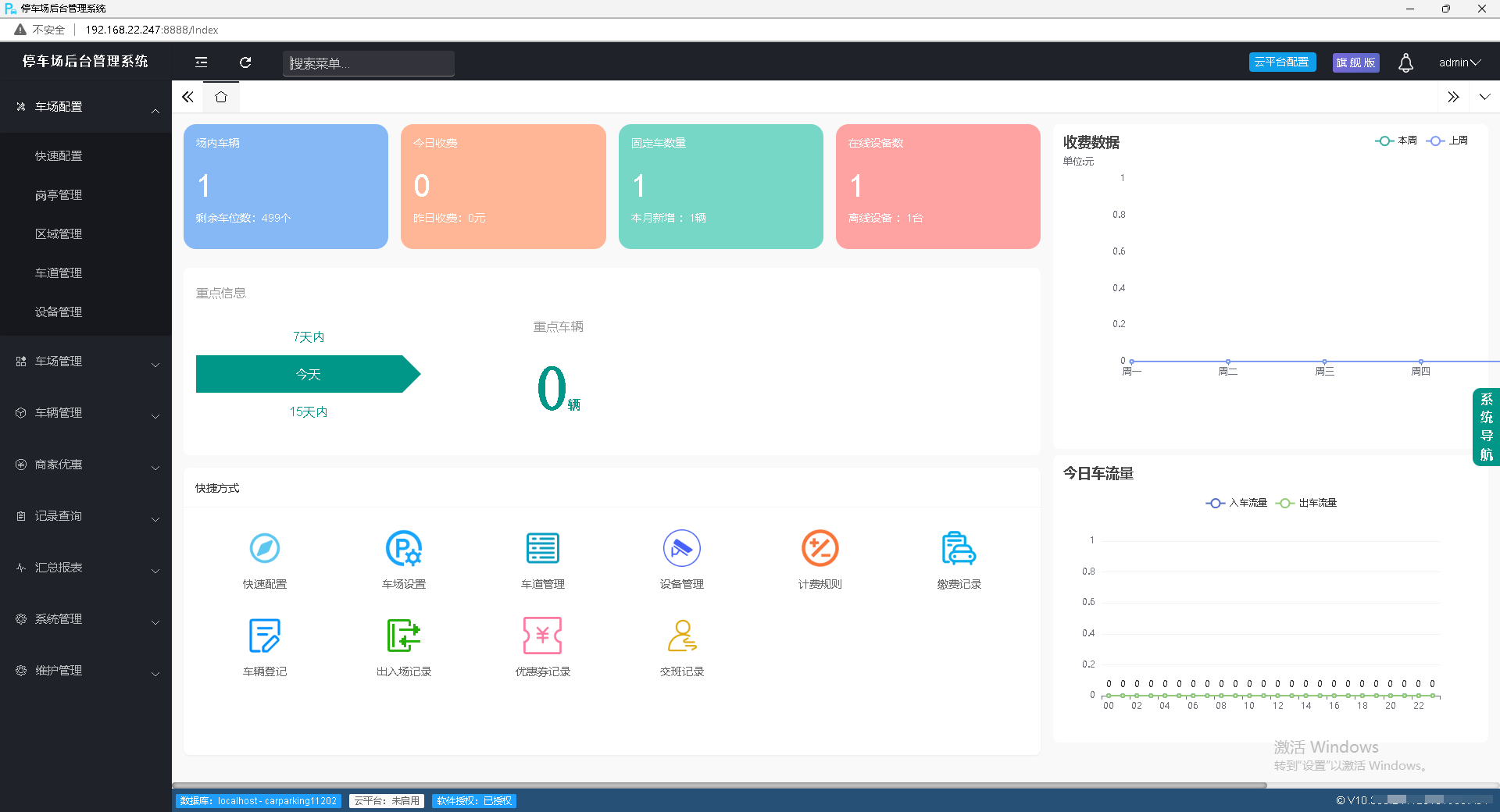

##### 管理后台

直接跳转至后台管理系统，操作权限与当前岗亭账号一致（如修改车辆信息、配置系统参数）；

![](/media/202607/20260706143043156076.png)

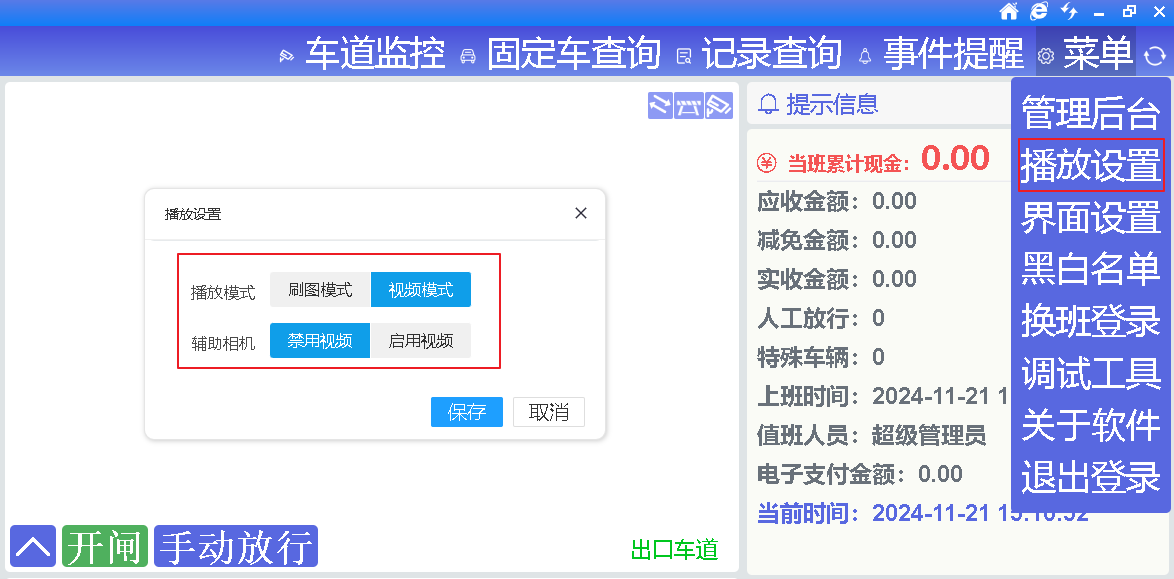

##### 播放设置

设置视频播放模式（「刷图模式」用于循环播放图片、「视频模式」用于播放实时视频），及是否启用辅助相机的视频；

![](/media/202607/20260706143043316166.png)

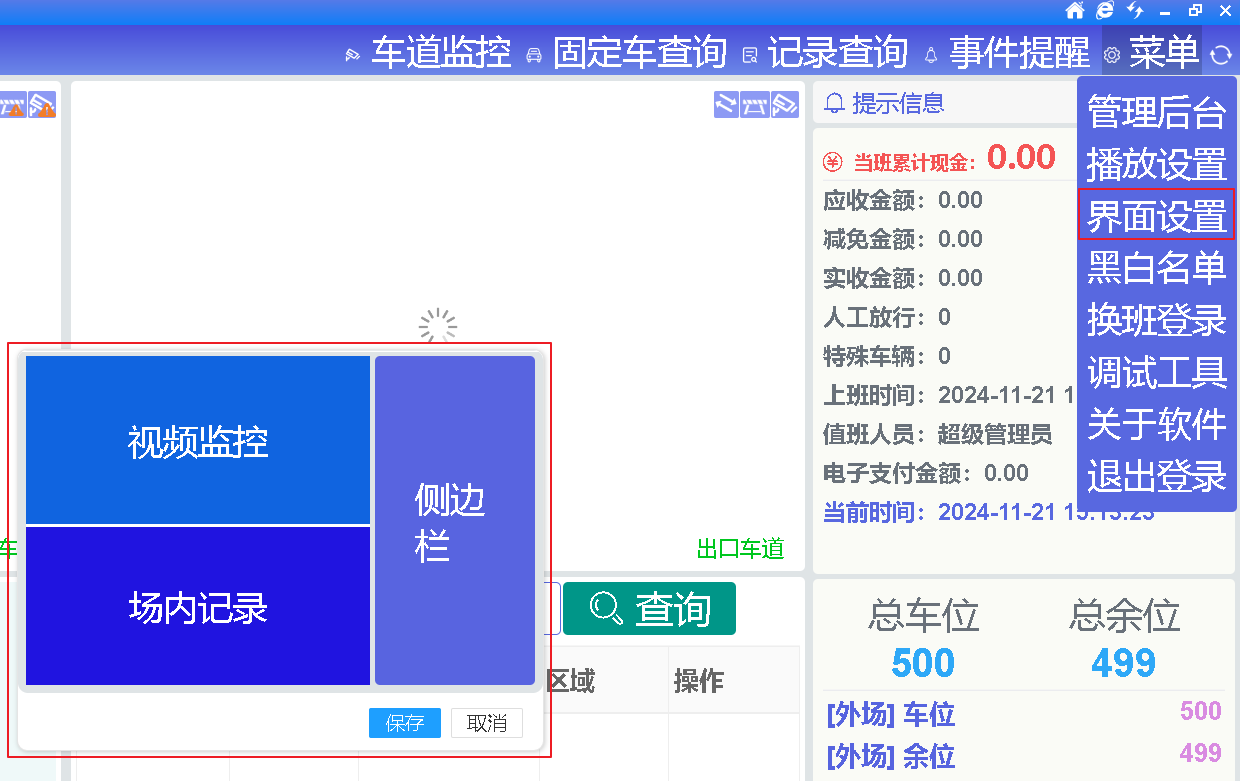

##### 界面设置

自定义岗亭端显示模块（如仅展示「视频监控」「场内记录」「侧边栏」，隐藏不常用功能）；

![](/media/202607/20260706143043439765.png)

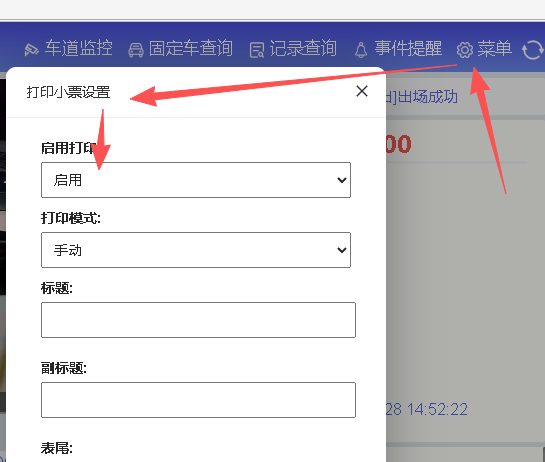

##### 小票打印

* **小票打印**：可配置小票打印相关参数，支持启用和禁用打印和设置打印模式（手动、自动）、以及打印的参数（标题、副标题、表尾）；

![](/media/202607/20260706143043514868.png)

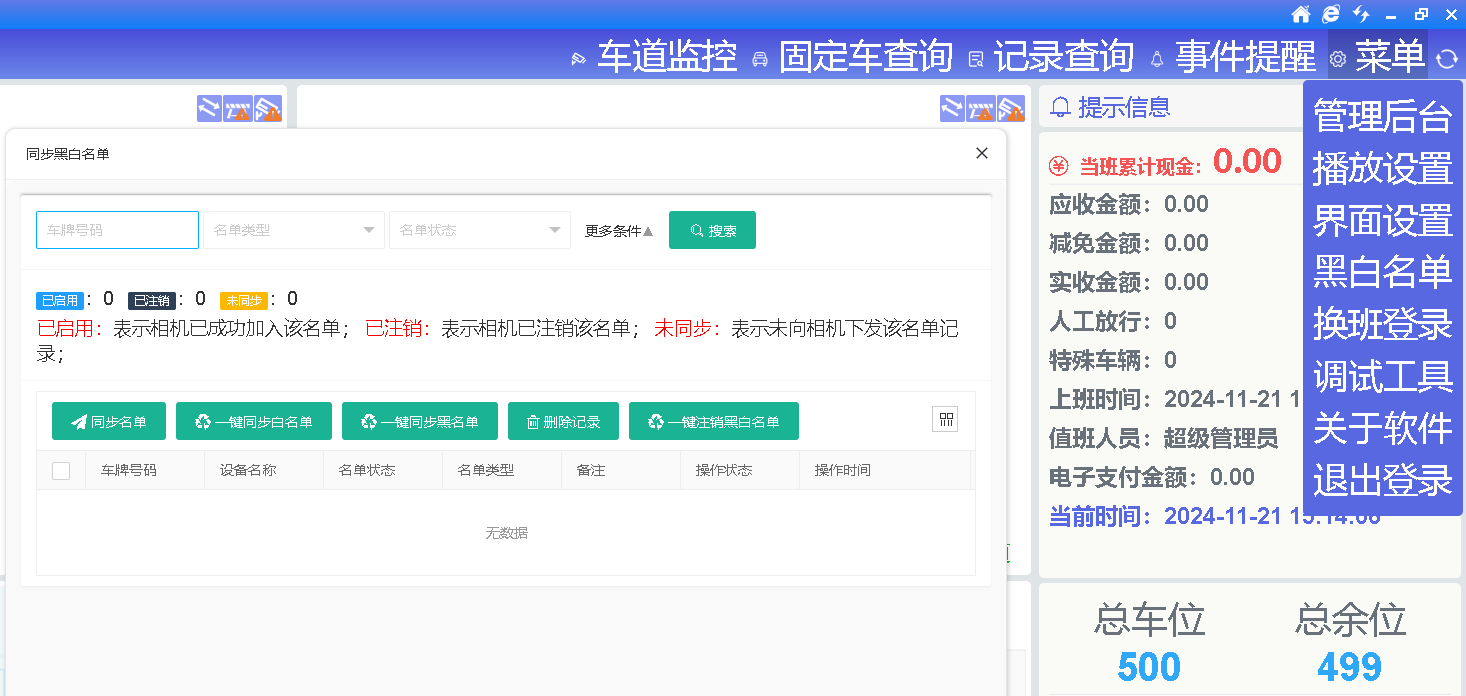

##### 黑白名单

展示黑白名单的同步记录（如新增、删除的黑白名单），适用于相机掉线导致车牌同步失败的场景，可点击「重新同步」进行下发；

![](/media/202607/20260706143043589552.png)

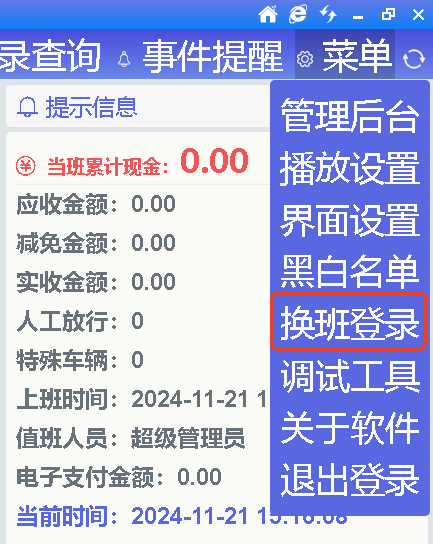

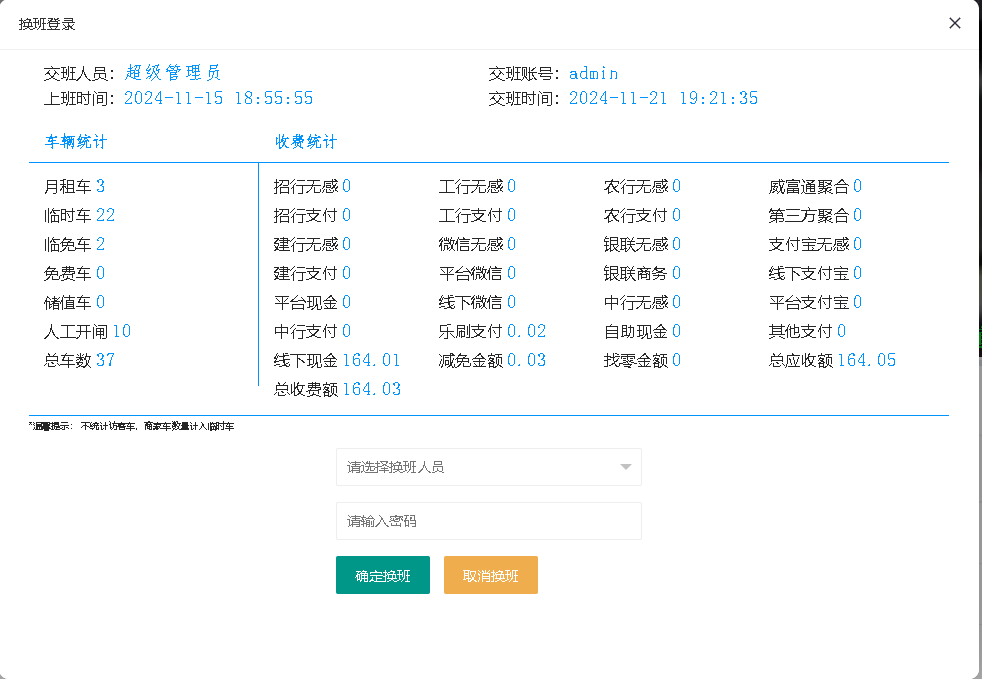

##### 换班登录

用于值班人员交接班，记录交接班时间及当班信息（如收费金额、车辆数量）；

![](/media/202607/20260706143043681576.png)
![](/media/202607/20260706143043781300.png)

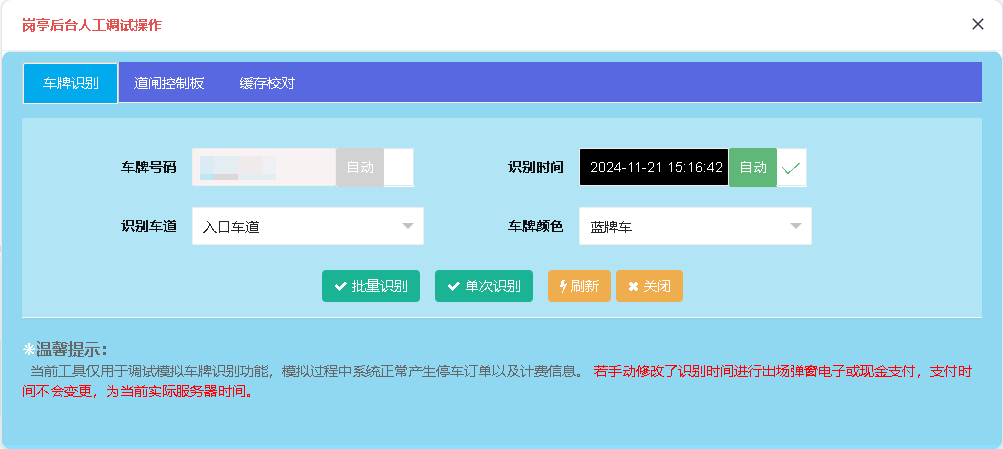

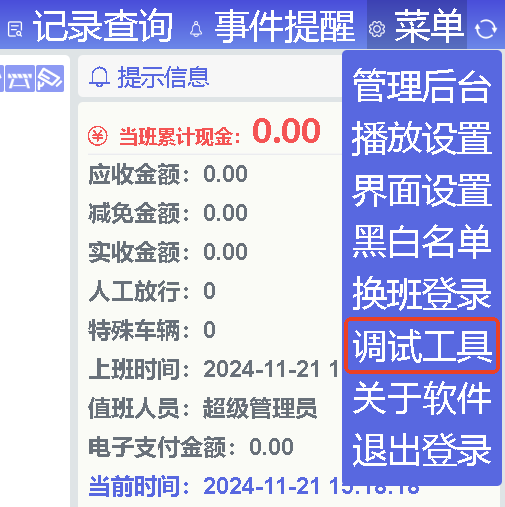

##### 调试工具

测试时使用，支持\*\*车牌识别测试\*\*（输入车牌号模拟识别）、\*\*道闸控制板模拟事件上报\*\*（如模拟车辆到场触发开闸）、\*\*缓存校对\*\*（查看系统缓存数据）；

![](/media/202607/20260706143043848154.png)
![](/media/202607/20260706143043897929.png)

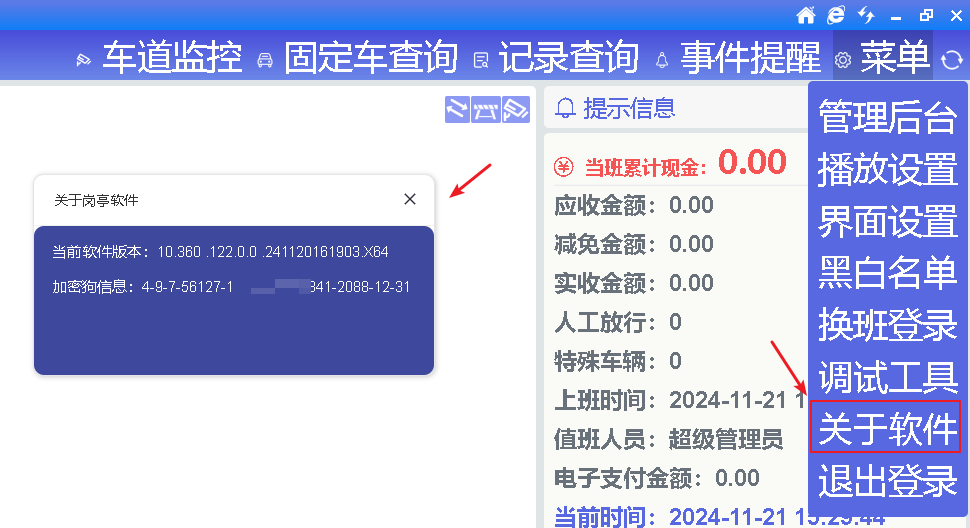

##### 关于系统

查看当前软件版本号（如V10\.360）、软件授权信息/加密狗信息（用于验证软件授权合法性）；

![](/media/202607/20260706143043948030.png)

##### 退出登录

退出岗亭端，退出后服务仍正常运行（不影响车辆进出及收费），但不会生成换班记录，且清空累计金额（需注意交接班时避免误操作）

注意：退出登录不会生成换班记录并且清空累计金额

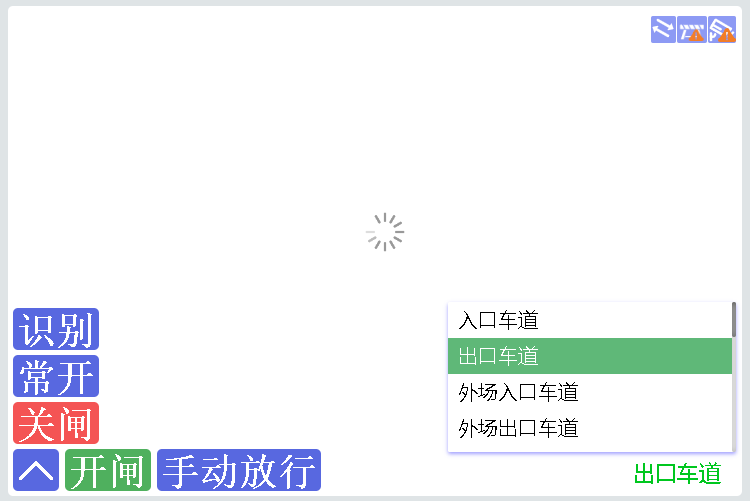

##### 车道操作

* **操作按钮**：位于主界面下方，包含「开闸、手动放行、关闸、识别、常开」等功能；
* **默认显示**：未选择车道时，系统默认展示**2个车道画面**（入口、出口各1个），点击车道名称可切换至其他车道；

![](/media/202607/20260706143044040390.png)

* **功能说明**：
	+ **识别**：对当前车道进行调用相机识别功能，触发相机识别并抓拍图片，有车牌预输出时，会输出车牌识别结果，没有车牌时，会提示【无牌车请扫码】。
	+ **常开**：启用车队模式，道闸常开。
	+ **关闸**：对已经开启的道闸进行关闭，需相机有接关闸信号到道闸，才能实现，操作关闸前请注意是否道闸杆下有车或人，避免造成损伤。
	+ **开闸**：点击后，可开启道闸。
	+ **手动放行**:可操作手动放行车辆，点击按钮后，可输入要放行的车牌，若是出口，会进行匹配在场内的车牌，判断是否收费，若场内没有车，需点击查询按钮，当无入场记录处理。
	+ **车道状态**:对应车道画面的右上角，有显示3个图标，第一个图标表示车道是否有车，第二个图标表示道闸的开关状态、第三个图标表示相机的连接状态，鼠标放上去后会有对应的状态文字显示。
	+ 注：部分状态需搭配车道控制器使用，并且需相机本身支持对应状态读取。

![](/media/202607/20260706143044104320.png)

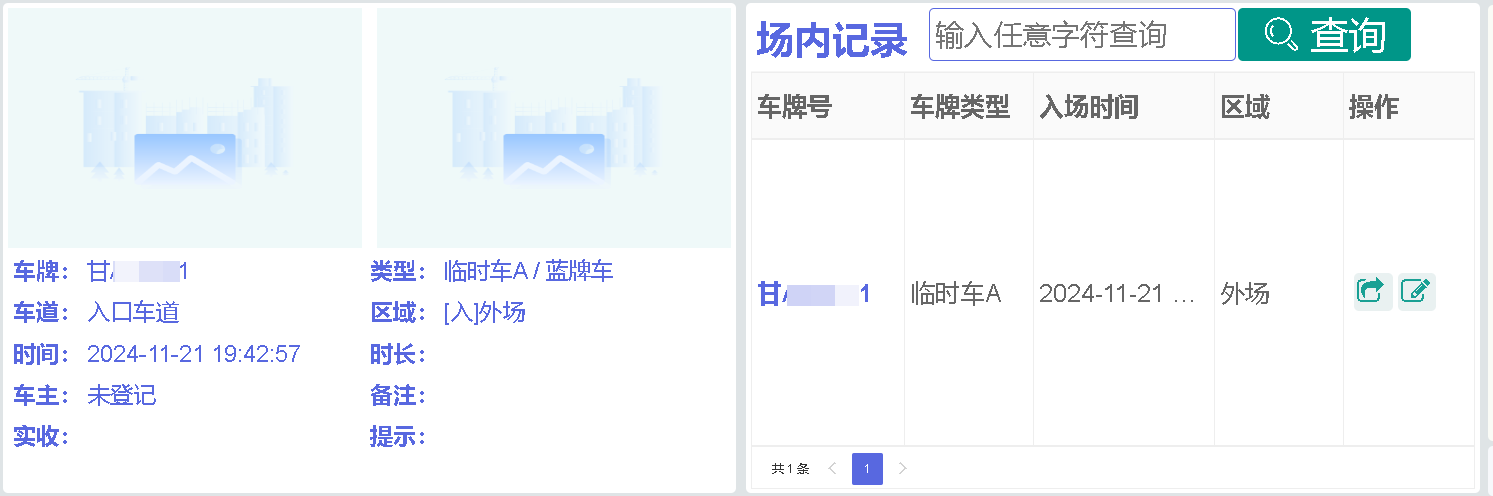

##### 在线监控左下角

在线监控左侧，主要体现出车辆入出场时的抓拍图片，以及入出场的车辆信息，包含：入场图片、出场图片、车牌、车道、时间、类型、区域、时长等信息

支持在【场内记录】模块，点击对应的车牌数据后展示该车的相关信息和图片

![](/media/202607/20260706143044181609.png)

##### 车道弹框

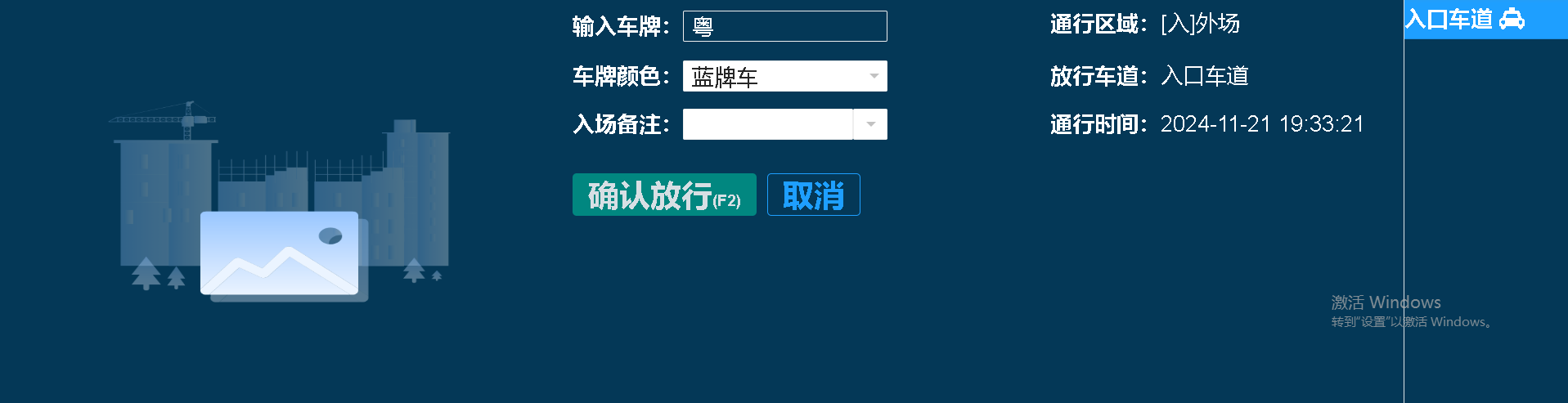

入口弹框：会显示车牌、车牌颜色、入场备注，支持点击确认放行和取消

支持修改车牌号和车牌颜色、输入入场备注

![](/media/202607/20260706143044323622.png)

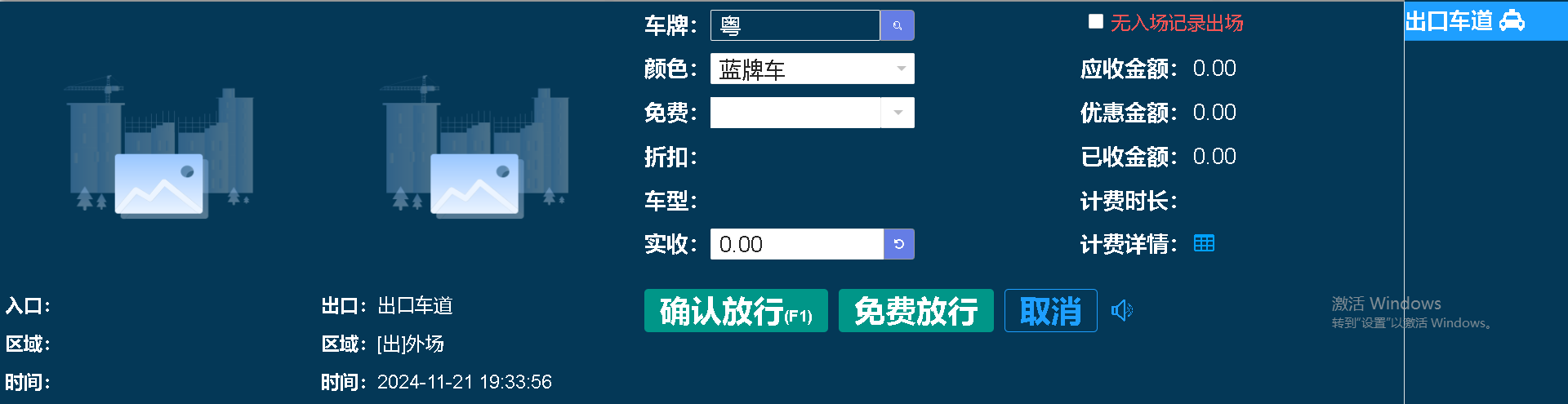

出口弹框：会显示车牌、颜色、免费原因、折扣、车型、应收、实收、计费时长、计费详情

支持确认放行、免费放行、取消、语音播报

![](/media/202607/20260706143044373674.png)

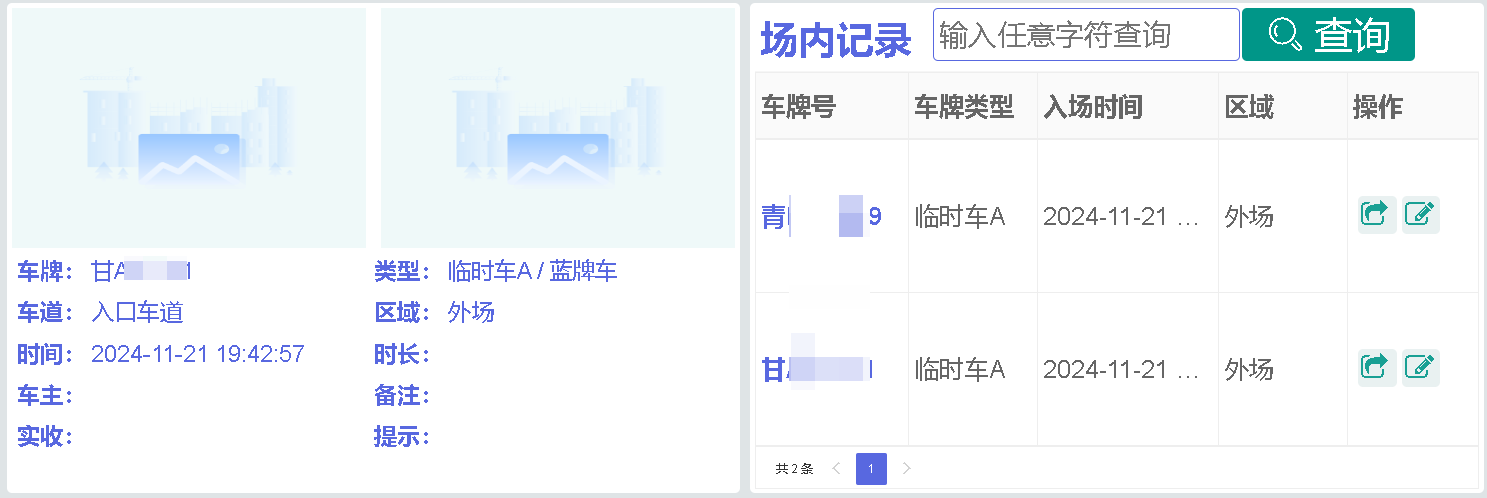

##### 场内记录

用于显示当前在场内的车辆信息，支持输入字符查询在场内的车牌数据

点击对应行的数据后，会联动左侧区域，展示车牌相关信息

![](/media/202607/20260706143044473817.png)

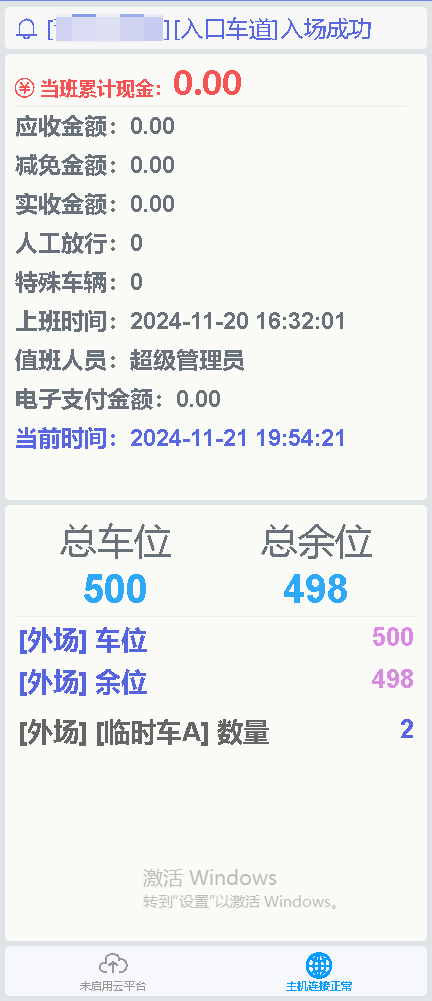

##### 右侧区域

侧边栏区域主要展示系统车辆进出的提示信息、登录账号的当班收费相关信息、系统区域的车位信息以及云平台和主机的连接状态信息

![](/media/202607/20260706143044540332.png)

#### 操作步骤

##### 登录岗亭端

1. 点击岗亭图标，打开进入岗亭的登录界面，或浏览器输入服务器地址的ip:8888/gt，进行访问岗亭。
2. 选择要登录的账号，并输入密码后，点击【登录】即可进入到岗亭界面。

##### 查询固定车信息

1. 在岗亭端界面，点击“固定车查询”。
2. 系统默认按车牌号查询，支持点击更多条件查询，也可切换顶部的状态：全部、未过期、将过期、已过期。

##### 查询停车记录

1. 在岗亭端界面，点击“记录查询”。
2. 选择“停车记录”。
3. 输入查询条件，如车牌号、订单状态等，点击“搜索”按钮。

##### 手动放行车辆

1. 在岗亭端界面，点击“车道操作”。
2. 选择“手动放行”。
3. 输入要放行的车牌号，点击“确认放行”。

##### 事件提醒处理

1. 当事件提醒区域出现红色提示（如「车辆倒车」），点击「事件管理界面」；
2. 跳转至事件管理界面，处理异常事件（如联系车主挪车）。

##### 车道操作示例

1. 选择需操作的车道（如「出口1」）；
2. 点击「识别」按钮，识别车辆车牌；
3. 若识别正确，点击「开闸」允许车辆出场；
4. 若需手动放行，点击「手动放行」，输入车牌号，确认后放行。

#### 注意事项

* 确保网络连接正常，以便实时更新和同步数据。
* 在进行车道操作时，注意安全，避免造成人员或车辆损伤。
* 退出登录时，注意不会生成换班记录并且清空累计金额。

#### 常见问题解答（FAQ）

##### 问题1：如何登录岗亭端？

**操作步骤**：

1. 点击岗亭图标，打开进入岗亭的登录界面，或浏览器输入服务器地址的ip:8888/gt，进行访问岗亭。
2. 选择要登录的账号，并输入密码后，点击【登录】即可进入到岗亭界面。

##### 问题2：如何查询固定车信息？

**操作步骤**：

1. 在岗亭端界面，点击“固定车查询”。
2. 系统默认按车牌号查询，支持点击更多条件查询，也可切换顶部的状态：全部、未过期、将过期、已过期。

##### 问题3：如何手动放行车辆？

**操作步骤**：

1. 在岗亭端界面，点击“车道操作”。
2. 选择“手动放行”。
3. 输入要放行的车牌号，点击“确认放行”。

##### 问题4：如何查询停车记录？

**操作步骤**：

1. 在岗亭端界面，点击“记录查询”。
2. 选择“停车记录”。
3. 输入查询条件，如车牌号、订单状态等，点击“搜索”按钮。

##### 问题5：登录岗亭端时，忘记密码怎么办？

* 联系系统管理员（如停车场管理处负责人），提供账号信息，由管理员修改密码。

##### 问题6：车道监控无法显示视频画面怎么办？

1. 检查相机电源是否开启，网线是否连接正常；
2. 确认岗亭端与相机在同一局域网内，可通过ping操作验证；
3. 检查相机是否支持flv视频或者【设备管理】——\>添加设备时，视频模式是否“启用”。
4. 检查岗亭端【菜单】——\>【播放设置】——\>【播放模式】是否为视频模式；
5. 检查【菜单】——\>【播放设置】——\>【播放模式】是否为视频模式；

##### 问题7：无法查询到固定车信息怎么办？

1. 确认车牌号输入是否正确（如大小写、特殊字符）；
2. 检查固定车信息是否已录入系统；
3. 检查注销记录，是否有操作过注销；

##### 问题8：执行关闸操作后，道闸未关闭怎么办？

1. 检查相机是否接了关闸线到道闸；
2. 确认相机是否发送了关闸信号（可通过查看相机日志进行判断）；

##### 问题9：2个画面时，如何切换至其他车道画面？

* 在「车道监控」画面中，点击画面右下角的「车道名称」，即可切换至对应车道的视频画面（支持多车道快速切换）。

##### 问题10：岗亭最多同时显示多少个画面？

* 每页16个画面，支持翻页和支持选择每页画面数（2、4、6、8、10、12、14、16）
